ADS信号完整性分析之:如何从ADS中的S参数获取TDR阻抗
ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用,易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程,主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧,供大家参考。资料来源于是德科技。
Keysight ENA TDR选件是用于高速互连测量的单盒测量解决方案,包括阻抗和S参数,如图1所示。Keysight ENA TDR选件测量S参数中互连的频域特性,之后通过逆傅立叶变换使用S参数计算诸如TDR中的时域阻抗等。

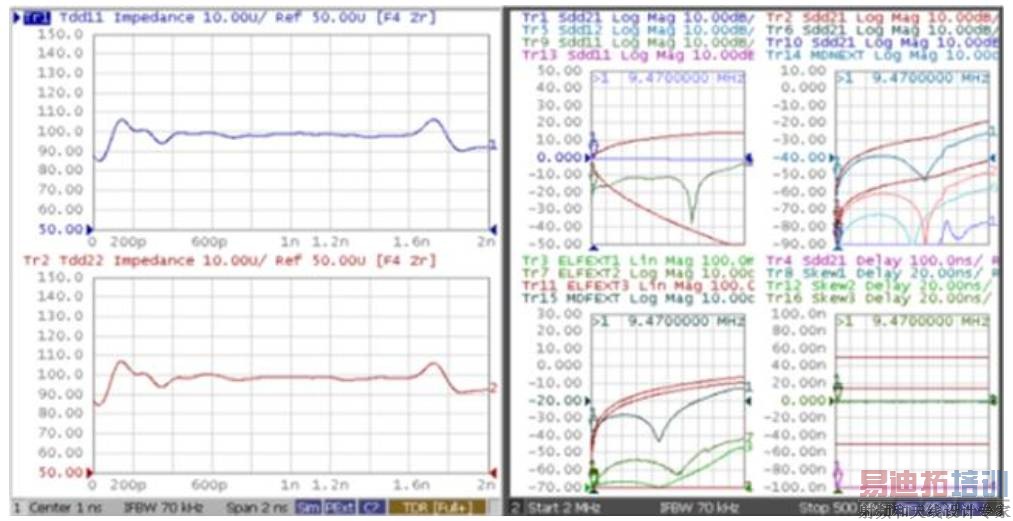

图1.ENA TDR选件的GUI

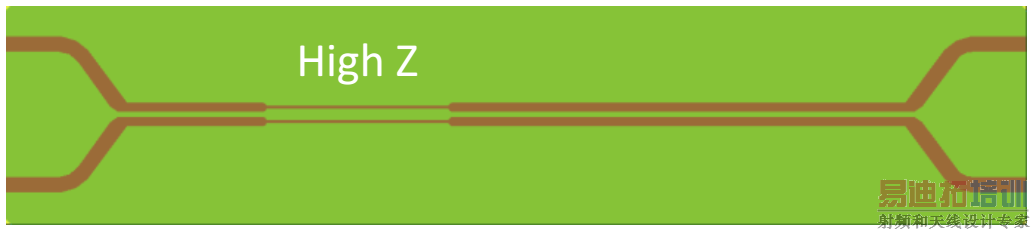

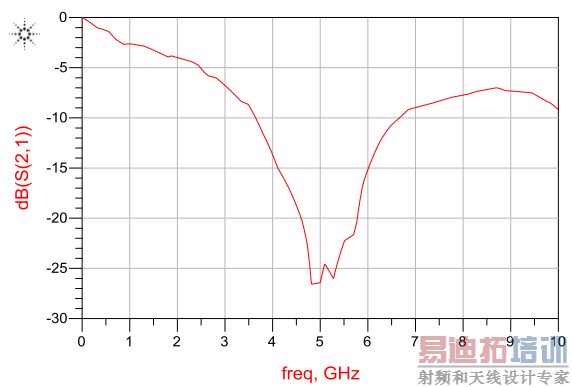

图2为一个有20厘米长100欧姆差分对的评估板,100欧姆差分对的中间是3.6厘米长的高阻抗差分对。我们可以获取评估板的四端口S参数,其范围是10MHz到10GHz。那么如何利用ADS中的S参数计算TDR阻抗?
图2. 评估板的PCB Layout

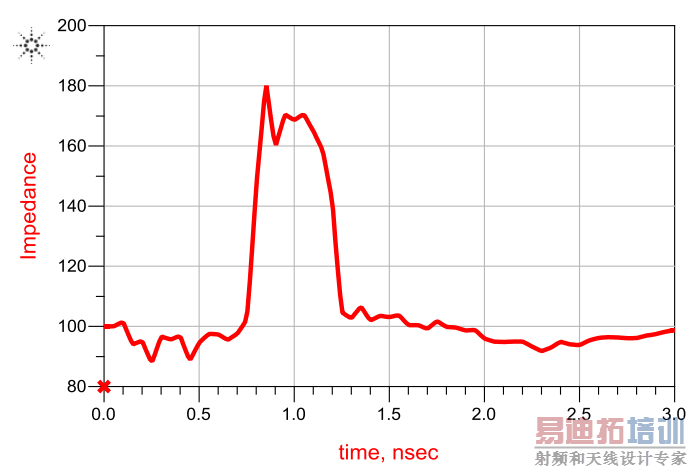

ADS中将通道的S参数转换为TDR有两种方法。一种方法是通过瞬态仿真,如图3所示。信道的阻抗变化可以通过源电阻上的电压V1和V2计算:
Z=Z0×V2/(V1-V2)(Z0是源阻抗)
图3. TDR瞬态仿真

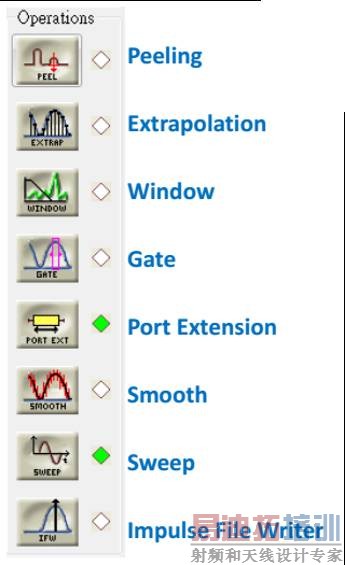

另一种方法是通过SP-TDR前面板,如图4所示。频域到时域的转换是基于傅立叶逆变换的。SP-TDR的接口就像一个仪器,面板左侧的按钮为TDR计算提供了各种功能,例如“Peeling”功能可以减轻由阻抗失配引起的多次反射,以获得更精确的阻抗;“Smooth”功能可以消除测量噪声,提高信号质量。
图4.SP-TDR前面板
