ADS信号完整性分析之：预加重是如何改善高速数字信号质量的？

录入：edatop.com 点击：

ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用，易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程，主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧，供大家参考。资料来源于是德科技。

当高速数字信号通过有损通道传输时，信号边沿随着高频信号分量的损耗而恶化，如图1右图所示。这会导致符号间干扰（ISI）和眼图闭合。为了减少高频损耗，一种方法是在发射端（TX）中使用预加重电路。预加重电路的工作原理是在每次过渡时提高高频能量，如图2左图所示。它补偿了接收端（RX）的信号的高频损耗，提高了信号质量，如图2右图所示。

图1. RX端因高频损耗导致信号质量恶化

图2. 使用预加重进行高频补偿

预加重电路可以由如图3所示的多抽头有限冲激响应（FIR）滤波器构成，可以设置抽头值（C0，C1，C2）来调整信号过渡边沿的电平。在ADS中，Tx_Diff和Tx_SingleEnded元件允许用户输入抽头值，如图4所示。图5是无预加重与有预加重的眼图，可以看出预加重改善了信号的眼图。

图3.三抽头预加重电路结构

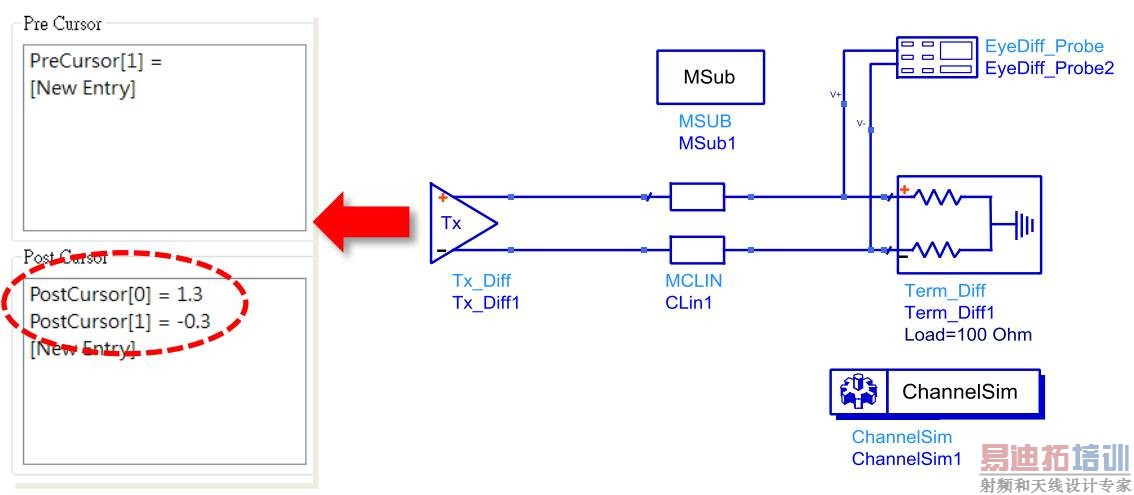

图4.Tx_Diff元件中设置预加重

图5.无预加重时的眼图（左图）与有预加重时的眼图（右图）
