ADS信号完整性分析之：什么是符号间干扰（ISI）？

录入：edatop.com 点击：

ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用，易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程，主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧，供大家参考。资料来源于是德科技。

传输线的损耗是频率相关的。一般来说，损耗随着频率的增加而增加。基材的导体损耗和介电损耗是传输线损耗的主要原因。为了评估传输线的损耗，可以指定基材的材料特性和传输线的物理尺寸，如图1所示。运行S参数仿真，我们将得到插入损耗与频率的关系，如图2所示。

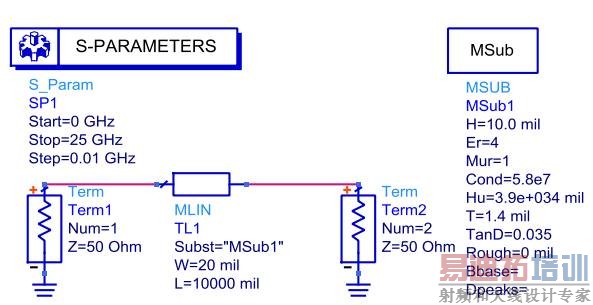

图1.传输线的插入损耗仿真

图2.传输线的频率与插入损耗

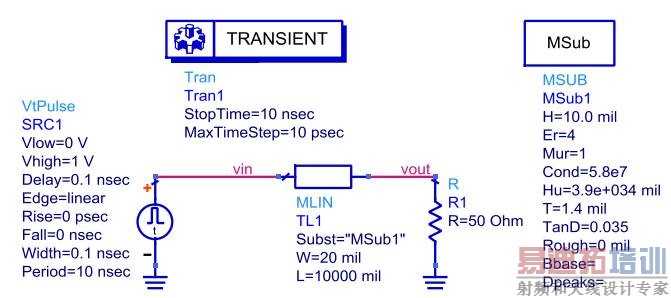

我们向传输线发出一个100ps的脉冲，如图3所示。在图4中，左图说明输出脉冲响应的斜率变得更慢。比较脉冲频谱与脉冲响应，我们可以看到脉冲响应的高频分量的损耗大于低频分量的损耗，如图4右图所示。

图3.脉冲相应仿真

图4.脉冲与脉冲响应（左图）以及其频谱（右图）

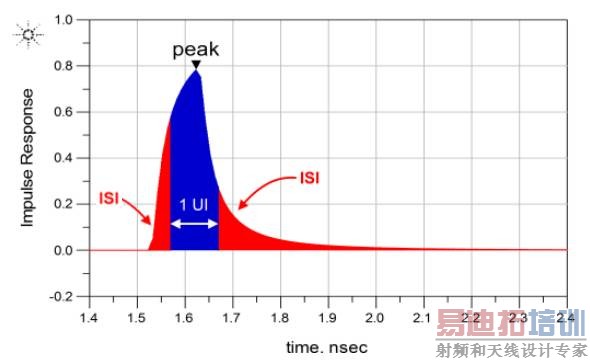

在输出脉冲响应上标记一个单位间隔（UI），符号的中心可以设置在符号的峰值处，如图5所示。然后可以发现，标记为红色区域的干扰渗透到了相邻符号中，这解释了符号间干扰的含义。ISI是影响SERDES设计性能的最关键因素。

图5. 干扰渗透到了相邻符号中
