ADS信号完整性分析之：如何获取EMPro中的高速连接器的S参数？

录入：edatop.com 点击：

ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用，易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程，主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧，供大家参考。资料来源于是德科技。

EMPro是一个用于分析高速电子封装、键合线、连接器和PCB连接等元件的3D电磁（EM）效应的3D建模和设计平台。我们可以在EMPro图形界面中建元件的3D模型，或者将3D CAD文件从第三方3D建模工具中导入EMPro。图1为EMPro中的3D连接器模型。

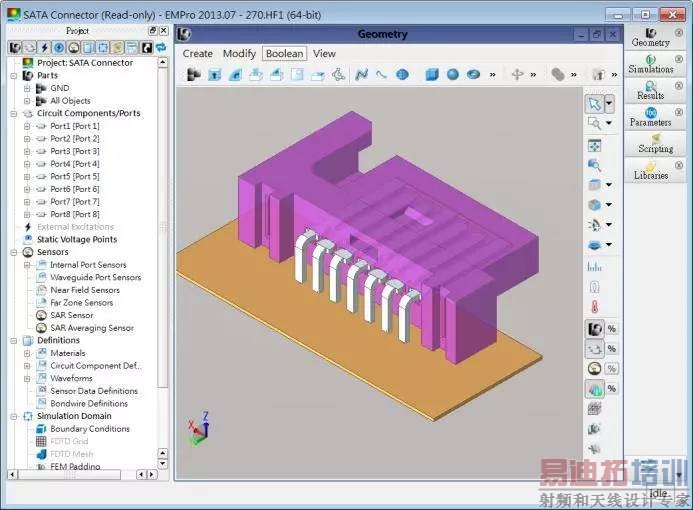

图1.EMPro中的3D连接器模型

支持的CAD文件格式

EMPro为S参数和EM场计算提供了有限差分时域（FDTD）和有限元法（FEM）EM求解器。以有限元法为例，我们必须在仿真前输入每个部件的材料特性并分配端口。仿真开始后将剖分网格，如图2所示。然后，FEM求解器将迭代计算S参数，直到结果收敛。仿真结束后将保存EM场和S参数。

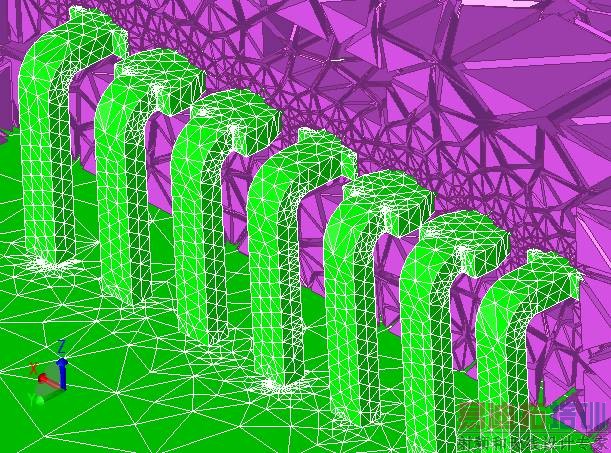

图2.FEM仿真中的网格

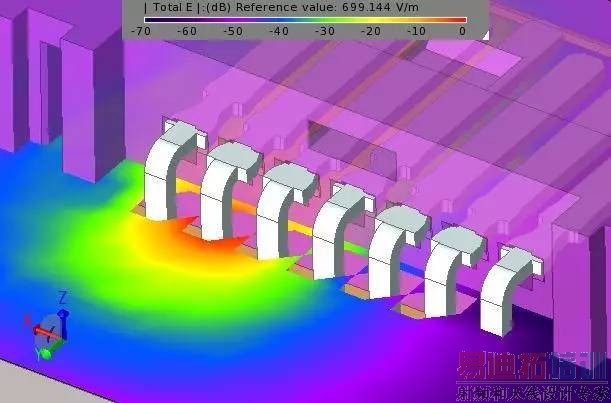

EMPro提供了大量的后处理功能，例如我们可以查看彩色的3D电磁场，如图3所示。它对于模型中电磁场如何传播提供了有效的观察方式。或者，我们可以在史密斯图或XY坐标图中检查S参数，如图4所示。

图3.EM场可视化

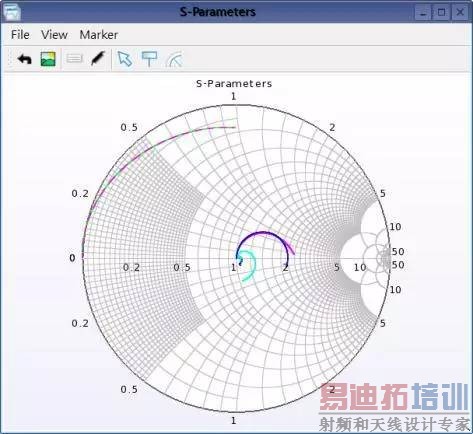

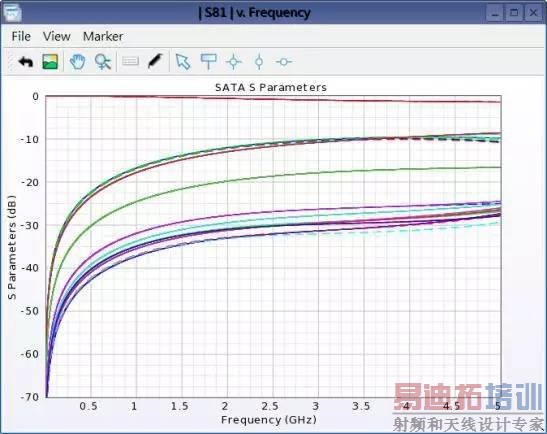

图4.史密斯图与XY坐标图中的S参数
