ADS信号完整性分析之:ADS如何从S参数中获取封装的RLC等效电路?
ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用,易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程,主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧,供大家参考。资料来源于是德科技。
S参数模型易于使用,然而S参数模型不提供RLC信息。我们可以将S参数模型转换为等效的RLC电路。例如,在IC封装中,通常使用RLC电路来描述其特性。图1左图是一个简化的框架类封装,单个键合线连接框架的管芯和引脚。图1右图是封装的等效电路拓扑图。该封装的双端口S参数模型如图2所示。
图1. (左)一个简化的框架类封装(右)等效RLC电路
图2. 封装的回波损耗与插入损耗
为了提取R、L、C参数,一种简单的方法是使用如下公式:
R=1/real(Y11) at DC
L=imag(1/Y11)/(2*π*freq) at center frequency
C=imag(1/Z22)/(2*π*freq) at center frequency
在数据显示窗口中通过方程和标记点,我们可以得到R、L、C参数,如图3所示。

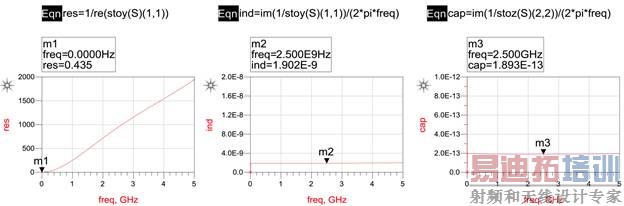

图3.使用ADS公式获取R、L、C参数
比较原S参数模型与等效电路的S参数,如图4所示。仿真结果非常接近,如图5所示。

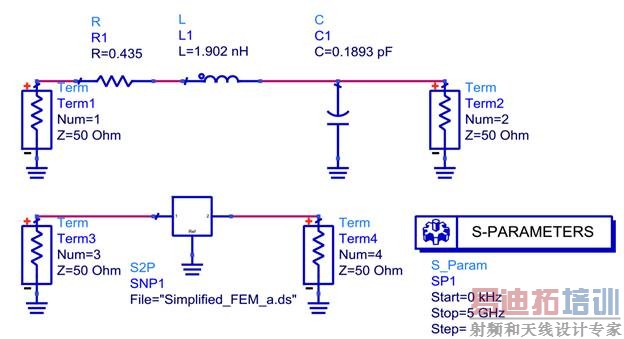

图4.S参数与等效RLC的对比

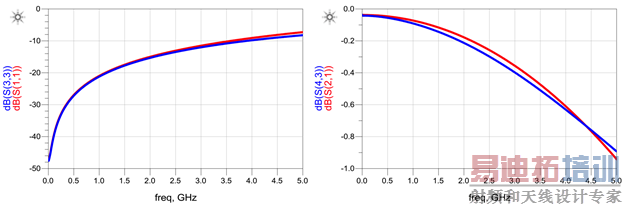

图5.S参数与等效RLC电路的仿真结果
【END】
