ADS信号完整性分析之：ADS中的哪些元件兼容ChannelSim，及ChannelSim的优点

ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用，易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程，主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧，供大家参考。资料来源于是德科技。

在评估SERDES性能时，为了获得误码率（BER），需要仿真长波形，例如我们可能需要仿真一百万甚至更多的比特数。对于瞬态仿真来说可能需要几个小时甚至几天的时间，实际情况中很难实现。

ChannelSim可以很好地解决这个问题，以下是ChannelSim的典型信号处理流程：

1.执行瞬态仿真以获得1000位长的通道脉冲响应。

2.发射机产生长比特序列，例如一百万位长。

3.执行比特序列和脉冲响应的卷积以获得经过通道之后的波形。

4.将波形传递到接收器进行信号均衡。

通常，获取ChannelSim的结果只需几秒到几分钟。

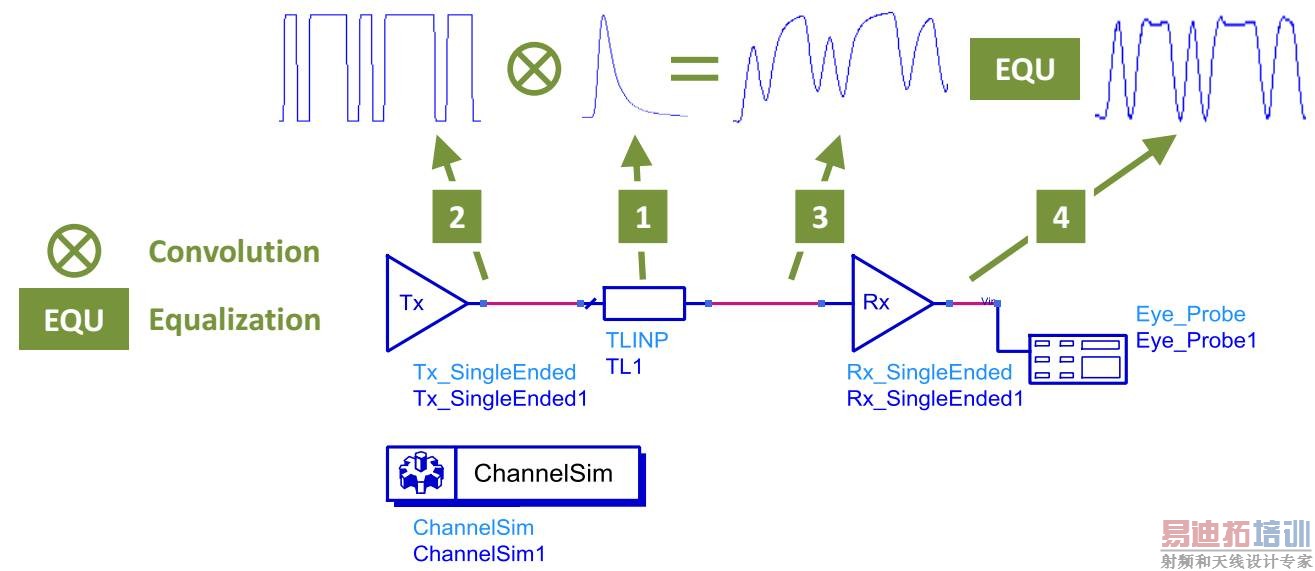

图1.ChannelSim的信号流

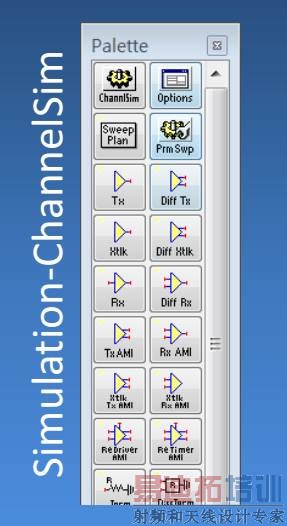

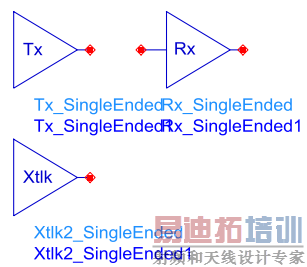

虽然ChannelSim大大加速了仿真，但有一定限制，只有ChannelSim库中的发射机（Tx）、接收机（Rx）模型以及IBIS AMI模型与ChannelSim兼容，更确切地说，时域源、IBIS和SPICE模型与ChannelSim不兼容。发射机模型支持编码、去加重和抖动，接收机模型支持CTLE、FFE、DFE和抖动，这使得ChannelSim可灵活应用于SERDES通道评估。

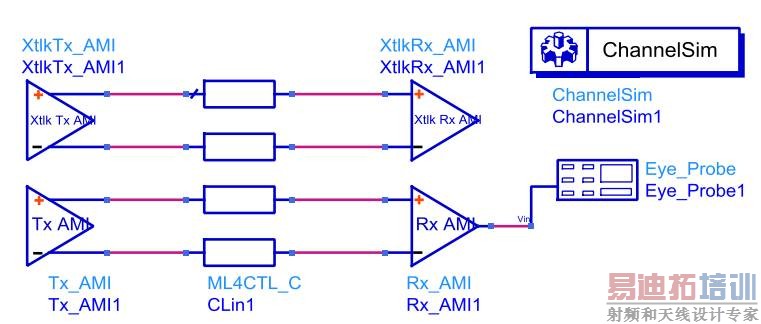

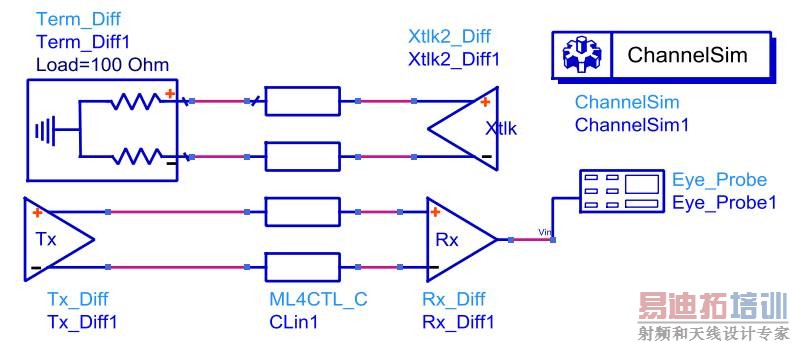

图2.使用Tx与Rx模型的ChannelSim示例

SERDES IO缓冲区具有以下特点：

差分信令

嵌入式时钟

发射机端去加重

接收机端有均衡器和时钟数据恢复（CDR）

平衡编码，例如 8b/10b编码

多板、多路复用器

去加重、CDR和均衡器的性能对SERDES的性能至关重要。考虑到这些模块的影响，芯片提供商将模块模型的C++代码编译为.dll文件。.dll文件、.ibs文件和.ami文件构成AMI模型，使用AMI模型的通道仿真可以提供更准确的系统性能结果。

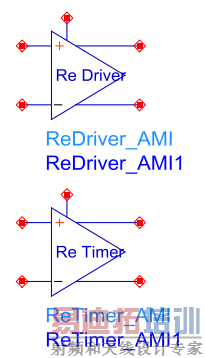

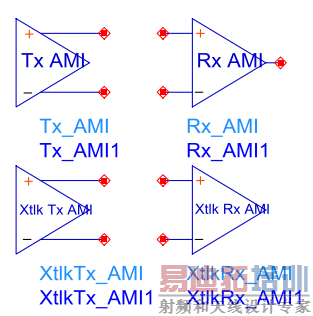

图3.使用IBIS AMI模型的ChannelSim示例
