ADS信号完整性分析之：如何根据测量建立通道模型？

录入：edatop.com 点击：

ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用，易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程，主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧，供大家参考。资料来源于是德科技。

矢量网络分析仪（VNA）在频域中的宽带宽上测量被测件（DUT）的多端口S参数。DUT可以是插座，连接器，电缆或PCB走线。存储在Touchstone类型中的DUT的S参数可用作ADS中的通道模型，该模型是一种基于测量的高精度模型。

图1.VNA测量的实例

在Touchstone文件名中，文件扩展名可以是“.snp”，其中“n”是器件（被测件）的网络端口数。ADS原理图元器件面板Data Items中的SnP元件支持Touchstone类型S参数模型，如图2所示。

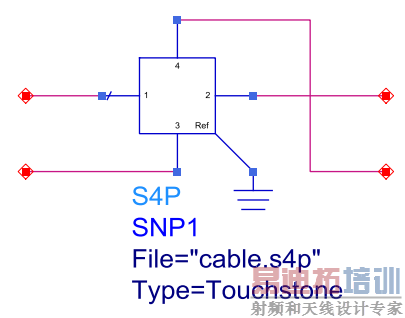

图2.ADS中的S4P元件

VNA是一种测量元器件频率响应特性的强大仪器。它可以在校准良好的参考面之间测量DUT。通常有夹具装置将VNA的参考面连接到DUT的端口，如图3所示。因此，测量结果包括DUT和夹具装置的影响。

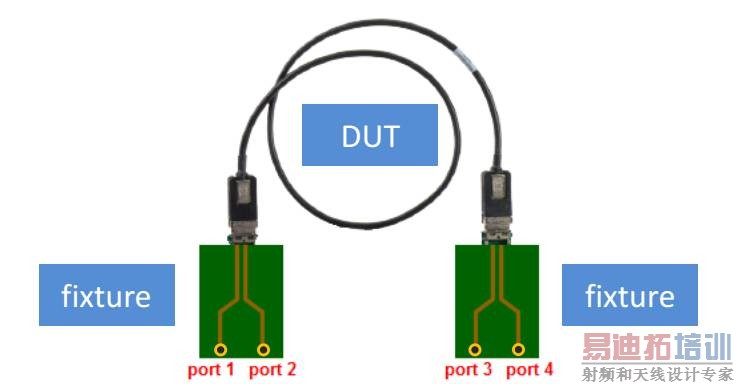

图3.电缆（DUT）与夹具装置实例

去嵌入用于消除测量中的夹具效应。ADS提供了多达十二个端口的去嵌入元件。我们可以如图4所示运行S参数仿真，从而只获取DUT的特性，如图5所示。

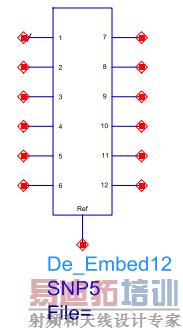

ADS中的去嵌入元件

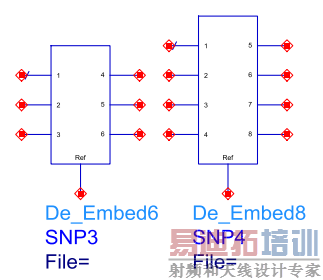

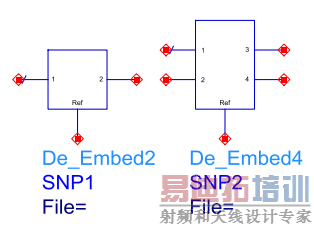

图4. 4端口去嵌入实例

图5.去嵌入前后的DUT插入损耗对比
