ADS信号完整性分析之:如何在ADS中建立信号完整性仿真的IBIS模型?
ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用,易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程,主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧,供大家参考。资料来源于是德科技。
IBIS模型是信号完整性仿真中广泛使用的一种模型。芯片厂商会提供其芯片的IBIS模型文件。信号完整性工程师就可以使用该IBIS模型在EDA工具中进行仿真。IBIS元件有很多种,如下图1所示,他们对应不同的IO电路结构。我们可以在如下图2所示的属性对话框查看和编辑IBIS元件的属性。
图1. 不同类型的IBIS元件
图2.IBIS元件的属性对话框
IBIS_IO是IBIS模型里面最常用的元件之一,IBIS_IO是一个拥有8个管脚的元件,如图3所示。为了让IBIS_IO元件工作,PU和PC引脚必须偏置。 PD和GC引脚必须接地。当IBIS_IO模型被用作发射端的时候,如图4所示,引脚E必须被使能并且引脚T需要被一个外部源所触发。当IBIS_IO模型被用作接收端的时候,引脚T和E需要开路。注意只有瞬态仿真器支持IBIS模型。图五显示了使用IBIS模型进行仿真的结果。
图3.IBIS_IO 以及等效电路

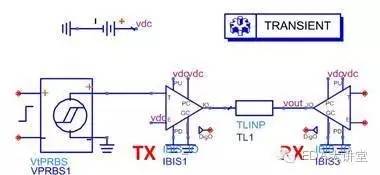

图4. 一个简单的IBIS仿真
图5. IBIS 仿真结果
【END】
