ADS信号完整性分析之：如何将IO Buffer的HSPICE网表导入ADS信号完整性仿真

录入：edatop.com 点击：

ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用，易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程，主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧，供大家参考。资料来源于是德科技。

通常来讲，一个IO Buffer设计包含一个IO电路的SPICE网表以及一些晶体管模型。HSPICE网表是表征SPICE网表以及晶体管模型的非常常用的一个格式。如果您需要将IO Buffer的HSPICE网表导入到ADS中，首先您需要进入原理图编辑界面，选择Tools > HSPICE Compatibility Component > Wizard，ADS将显示HSPICE

Compatibility Wizard 窗口，然后按照以下步骤来导入HSPICE网表：

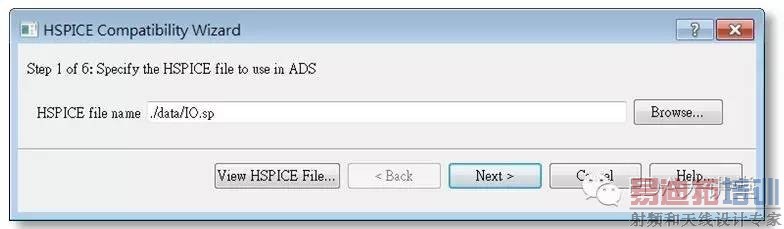

选择要导入的HSPICE网表的路径以及文件名

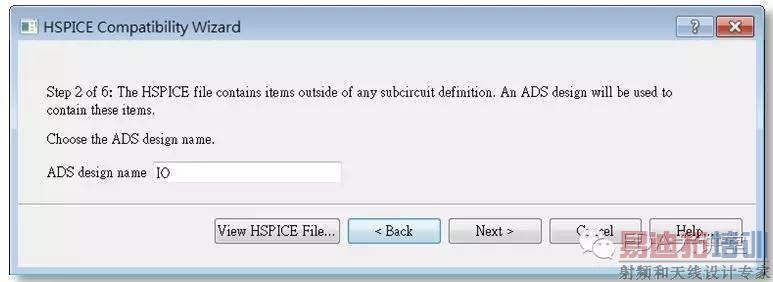

输入您的ADS设计名称

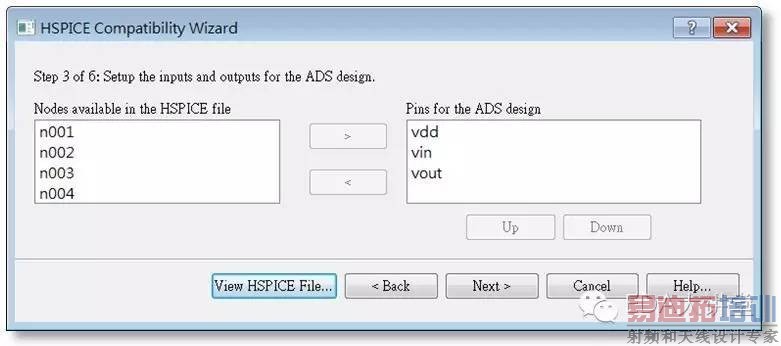

设好ADS设计中的输入和输出管脚

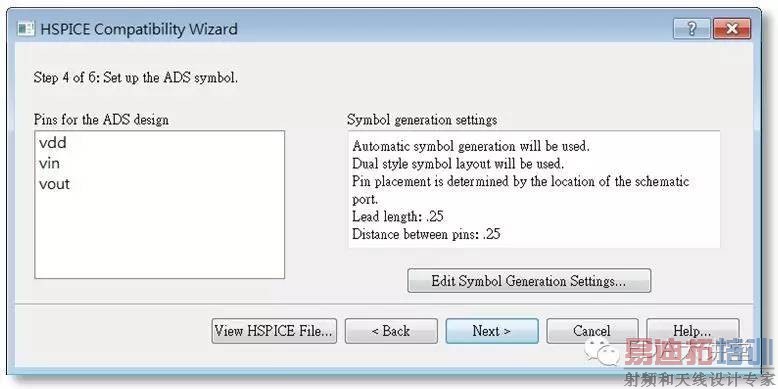

创建ADS符号

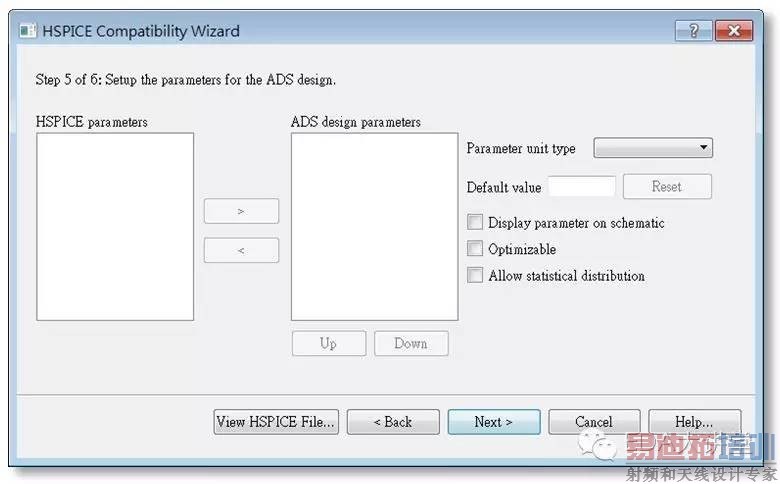

设好参数

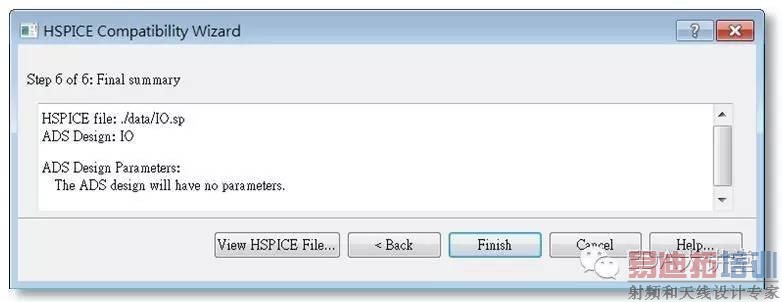

查看总结，点击”Finish”按钮来导入网表

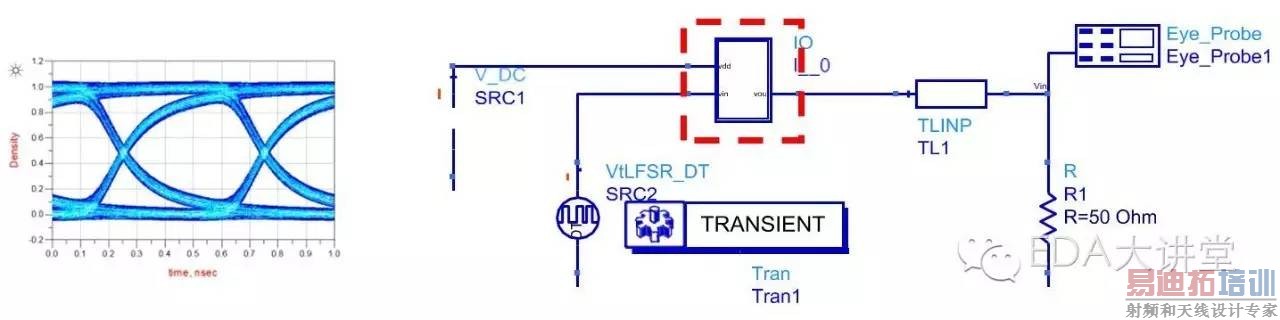

现在，我们可以把导入的HSPICE格式的IO Buffer模型与传输线，直流偏置，源，电阻器和探头等等放在一起进行信号完整性仿真，如图1所示。如果有需要，我们可以进入HSPICE模型来查看和修改网表。

图 1. 使用HSPICE网表格式的IO模型进行信号完整性仿真
