ADS信号完整性分析之：判决反馈均衡器（DFE）是如何改善高速数字信号的？

录入：edatop.com 点击：

ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用，易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程，主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧，供大家参考。资料来源于是德科技。

DFE通常用于SERDES接收机（RX）中，以消除有损通道引起的符号间干扰（ISI）。DFE包括有限脉冲响应（FIR）滤波器、加法器和用于符号判决的判决器。图1为三抽头DFE示例。DFE的优点是可以无噪声放大地消除ISI，缺点是不能校正前导ISI。

图1.三抽头DFE示例

首先，用FIR计算先前符号的ISI；然后，从输入信号中减去干扰；最后，判决器进行符号判决并将符号输回到FIR。优化抽头值以最小化ISI，在该示例中，抽头值分别是-0.223、-0.073和-0.033。图2说明去除了后符号采样点处的干扰。

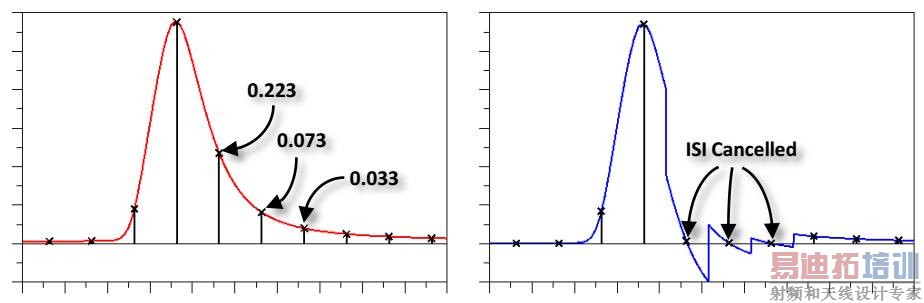

图2.输入脉冲（左图）与输出脉冲响应（右图）

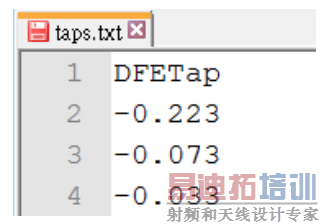

在如图3所示的通道仿真中，Rx_SingleEnded和Rx_Diff组件允许用户为DFE使用“优化的初始抽头计算”，如图4所示。当仿真结束时，最佳抽头值将写入文本文件。图5左图为无DFE的眼图，右图为有DFE的眼图。可以看出，DFE改善了眼图。

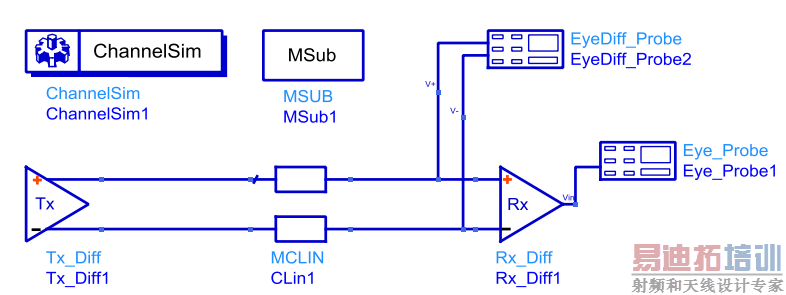

图3.通道仿真

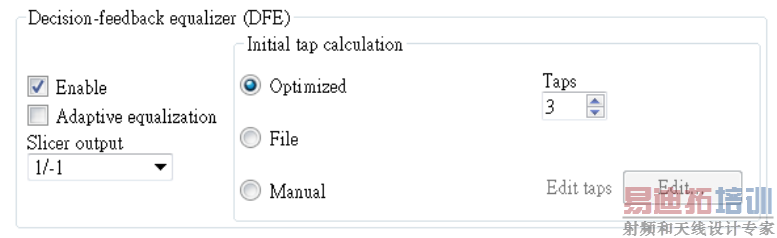

图4.使用优化DFE抽头计算

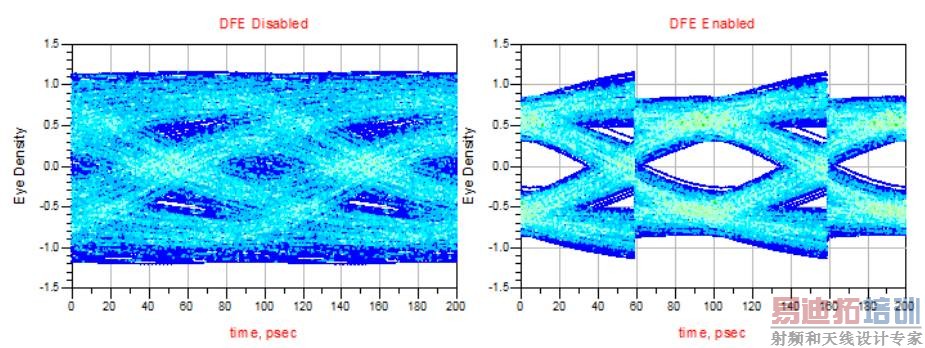

图5.无DFE的的眼图（左图）与有DFE的眼图（右图）
