ADS信号完整性分析之：如何使用抖动分析来调试SERDES设计？

ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用，易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程，主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧，供大家参考。资料来源于是德科技。

抖动是数字信号的定时变化。嵌入在示波器中的EZJit+是一个强大的抖动分析和误码率（BER）估计的工具，EZJit+将总抖动分解为不同类型的抖动，包括随机抖动（RJ）、周期抖动（PJ）和数据相关抖动（DDJ）。我们可以在EZJit+中检查每类抖动的抖动直方图和统计结果，如图1所示。

图1.EZJit+中的抖动分析

图2为描述抖动产生过程的抖动树形图，从中可以得到SERDES设计的关键。图3中的ADS抖动分析前面板可以如同EZJit+一样进行抖动分离测量，可以在设计阶段进行完整的抖动分析。

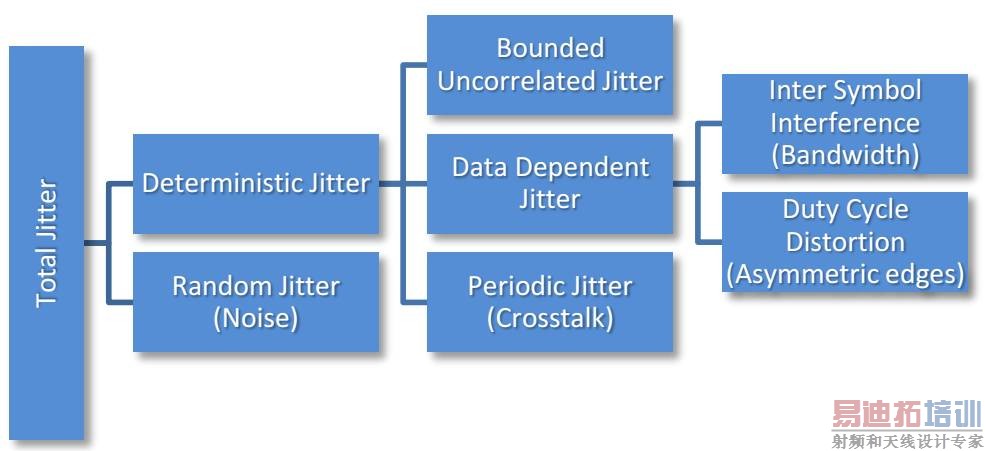

图2.抖动树形图

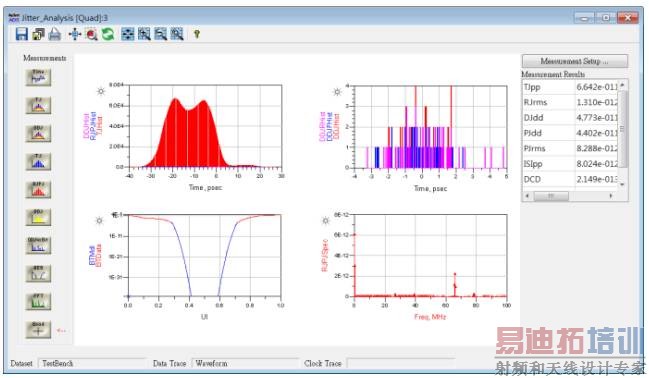

图3.ADS抖动分析前面板

抖动分析前面板还支持抖动频谱。抖动频谱显示了总抖动的频谱含量，可以通过频率分量来确定抖动源。例如，如果怀疑抖动源是频率为66 MHz的开关信号，我们可以通过检查抖动频谱在66 MHz处是否有峰值来检验这个假设，如图4所示。

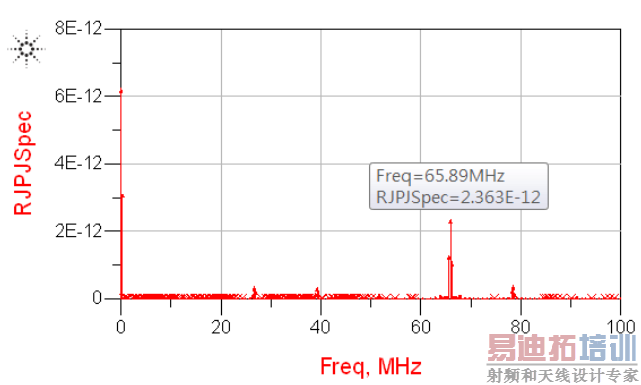

图4.抖动分析显示在66MHz处有峰值
