ADS信号完整性分析之：ADS如何读取csv格式的波形文件从而进行SI分析？

ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用，易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程，主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧，供大家参考。资料来源于是德科技。

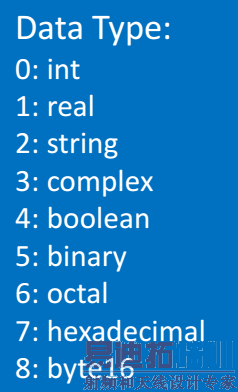

数据类型

首先，添加一个抬头到csv文件，csv文件使用文本编辑器读取。在csv文件的顶部添加“BEGIN BLK”，如图1所示。然后在第二行中添加“％time(1) voltage(1)”，将左列数据标记为时间，右列为电压。“time”和“voltage”之后的“(1)”表示列中的数据是实数。现在，我们可以开始将文件读入dataset。

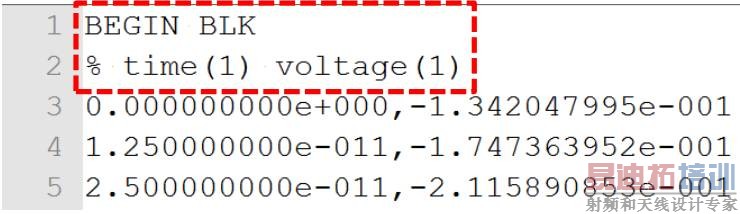

图1.在csv文件的顶部添加抬头

从原理图视图或ADS中的数据显示窗口启动数据文件工具（dftool）。数据文件工具如图2所示。然后：

1.选择Read data file into dataset模式

2.选择MDIF文件格式来读取

3.选择Generic MDIF作为子类型

4.输入要读取的文件名

5.输入要写入的dataset名称

6.单击Read File按钮

7.如果成功，dataset将显示在datasets列表中

图2. 将波形文件读入数据集

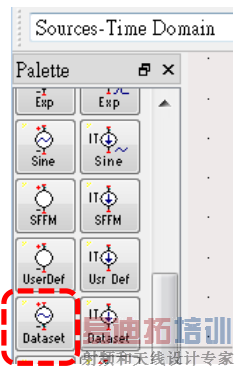

为了计算波形的眼图统计，最简单的方法是将dataset中的波形输出到如图3所示的Eye_Probe中。当仿真开始时，VtDataset输出存储在dataset中的电压波形，然后Eye_Probe获取用于眼图计算的波形。当仿真结束时，我们可以得到眼图形状和眼图统计，如图4所示。

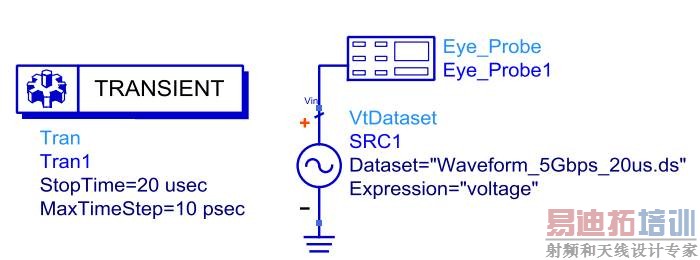

图3.将存储在数据集中的波形输出到Eye_Probe中

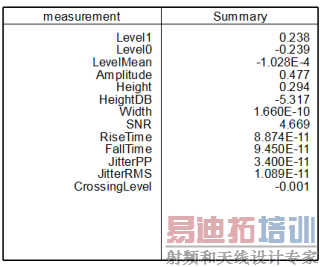

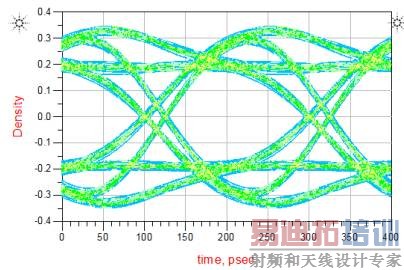

图4.一个波形的眼图形状与眼图统计
