ADS信号完整性分析之：ADS是否具有像示波器中那样的信号分析功能？

ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用，易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程，主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧，供大家参考。资料来源于是德科技。



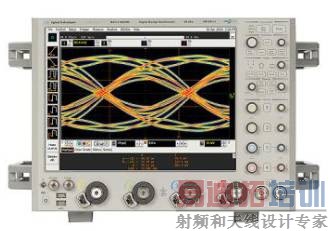

示波器

示波器是SI工程师最常用的测试仪器。示波器采样输入的模拟信号，并将数字化的波形存储在存储器中进行后处理，然后我们可以在仪器屏幕上向前或向后查看信号波形或放大查看细节。此外，示波器可以进一步处理波形，以获得波形的统计信息，例如调平、上升时间、下降时间、眼图、眼高，眼宽、扰动等。

ADS中的Eye_Probe和EyeDiff_Probe探针组件提供了各种测量项，比如示波器的测量指标。我们不需要构建复杂的公式来计算波形统计信息，在探针中指定测量项，即可在仿真完成时获得可靠结果，如图2、图3、图4所示。请注意，探针仅与瞬态仿真器和ChannelSim通道仿真器兼容。

图1.ADS Eye_Probe和EyeDiff_Probe组件

图2. 信号眼图、Mask模版和轮廓图

图3.Timing和电压的浴盆曲线

图4.眼图测量项汇总和不同BER下的眼高眼宽

SERDES系统中有许多组件，应如何评估每个组件？探针是一种查看信号如何沿传输路径变化的有效工具，如图5所示。我们可以通过查看眼图、抖动或BER来轻松找出系统设计中的瓶颈。

图5. 使用多个眼图探针监测SERDES设计


探针的测量项:

• LevelMean

• HeightAtBER

• JitterRMS

• RiseTime

• CheckMaskViolation

• SNR

• Amplitude

• HeightDB

• FallTime

• WidthAtBER

• JitterPP

• Bathtub

• Waveform

• Contour

• CrossingLevel

• Level1

• Height

• Level0

• Width
