ADS信号完整性分析之：如何创建一份DDR4仿真一致性测试报告？

录入：edatop.com 点击：

ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用，易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程，主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧，供大家参考。资料来源于是德科技。

随着比特速率的提高，DDR互连设计和分析对SI工程师来说变得越来越有挑战性。DDR4比特速率高达3200 Mbps，用于信号完整性的传统衡量（例如建立时间和保持时间）已经不能满足。为了获得与测量一致的结果，我们可以利用Infiniium离线示波器分析软件中的DDR4一致性测试工具进行模拟DDR4信号分析。

图1为一个DDR4设计的例子，它可以模拟写操作。如图2所示的DQ和DQS的波形在DRAM的引脚处捕获，这些波形也以.h5格式写入文件。然后我们可以读取DDR4一致性测试工具中的文件用于一致性计算，如图3所示。图4为计算结束后的一致性报告。

图1. DDR4设计示例

图2.仿真DQ与DQS波形

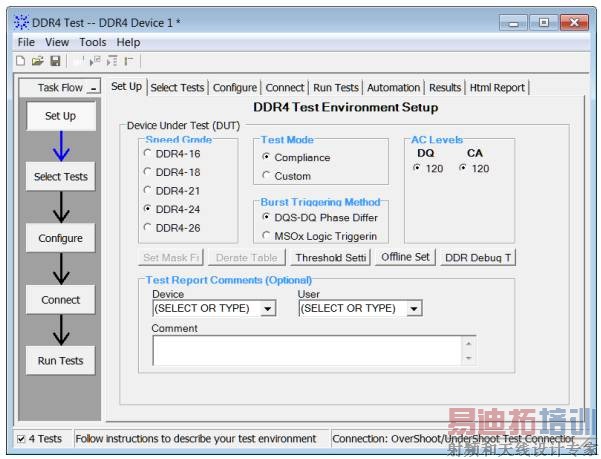

图3.DDR4一致性测试工具

图4.DDR4一致性测试报告
