ADS信号完整性分析之：S参数仿真的优点是什么,适用于哪些元件？

ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用，易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程，主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧，供大家参考。资料来源于是德科技。

S参数仿真器计算通道的宽带S参数，Term用于定义S参数仿真端口的阻抗和位置，Term必须从1开始连续编号。注意，时域信源、IBIS、IBIS AMI和SPICE IO模型与S参数仿真不兼容。

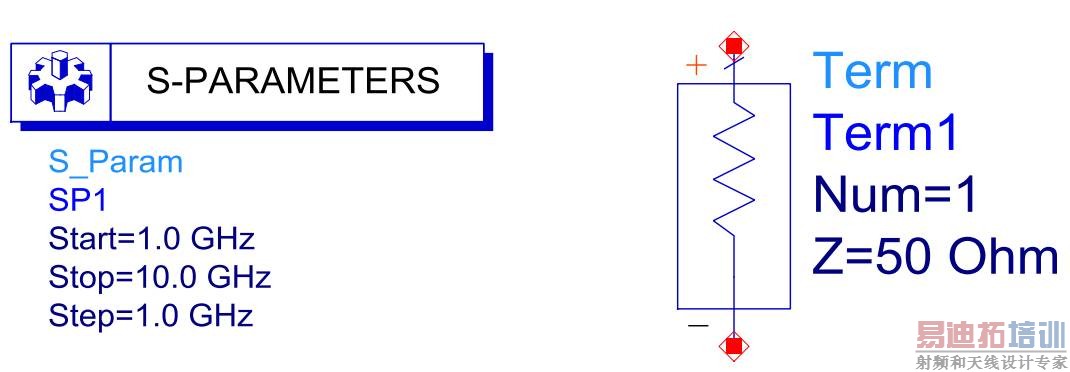

 图1.S参数仿真器与Term组件

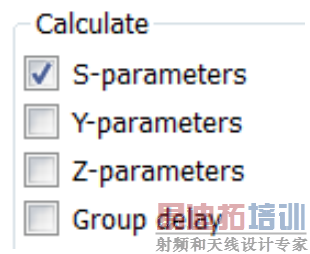

S参数仿真器不仅支持S参数，还支持Z参数和群延迟。您可以在仿真时查看想要检查的项目。Z参数可用于电源分配网络（PDN）的阻抗曲线分析，对于电源完整性分析很有用。

您可以从S参数中提取通道带宽和串扰。通道带宽限制了最大比特率，插入损耗与串扰的比率会影响系统的BER，通道带宽和串扰都是SI的重要设计因素。一个简单的通道S参数仿真如图2所示，插入损耗与串扰的结果如图3所示。

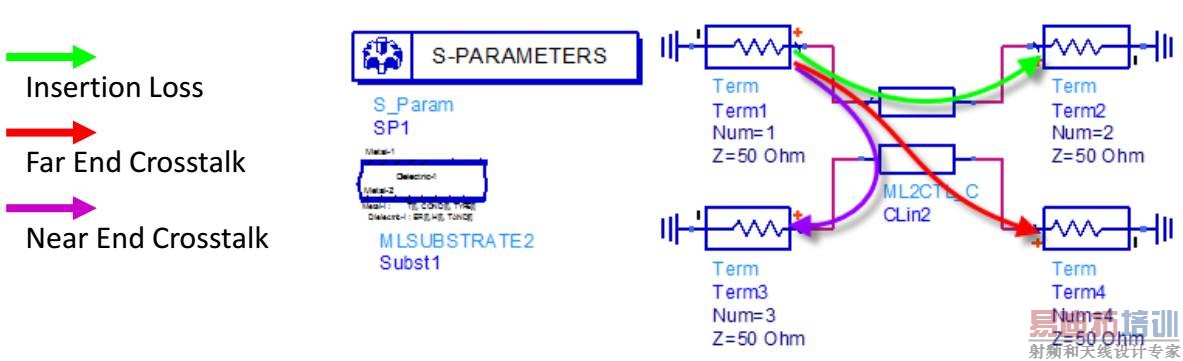

图2.一个简单的S参数仿真

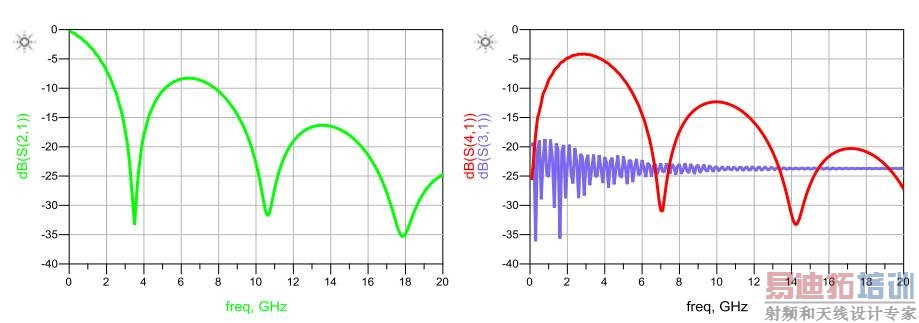

图3.插入损耗与串扰结果

群延迟是频域中通道的时延。实际上，相等的几何长度并不能保证相等的电延迟，图4给出了这种布局的一个示例。数据和数据选通之间的延迟不匹配可能会导致时序偏差和数据错误，群延迟分析有助于DDR的后仿真。

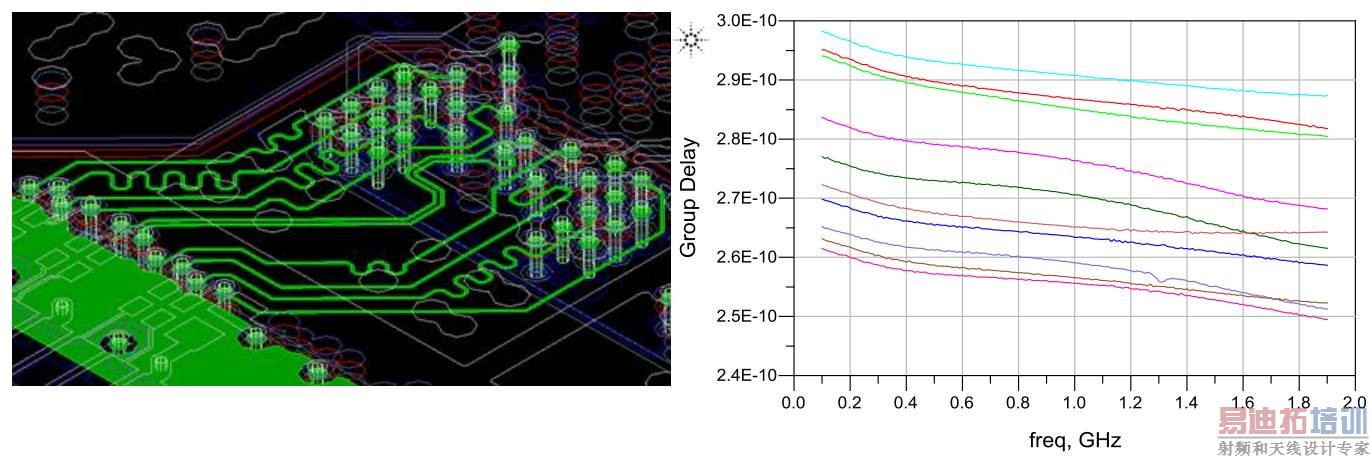

图4.DQs和数据选通之间的群延迟

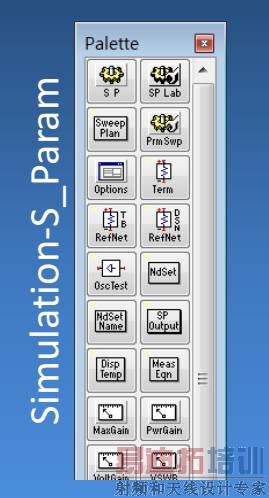

SPOutput组件

如果要导出Touchstone格式的S参数，需要在原理图中放置一个SPOutput组件，并指定要导出的Touchstone文件的文件名，仿真完成后将生成Touchstone文件。对于批处理或扫描仿真，每个迭代的S参数将导出到各自单独的Touchstone文件中。
