ADS信号完整性分析之：如何计算混合模S参数中差分对的插入损耗、回波损耗和串扰？

录入：edatop.com 点击：

ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用，易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程，主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧，供大家参考。资料来源于是德科技。

混合模S参数通常用于检查差分对的频率特性，包括插入损耗、回波损耗和平衡/不平衡模式转换。通常，可以使用图1中的方程式将四端口单端S参数转换为混合模S参数，或者通过仿真进行转换，如图2所示。

图1.混合模S参数的计算公式

图2.混合模式S参数仿真

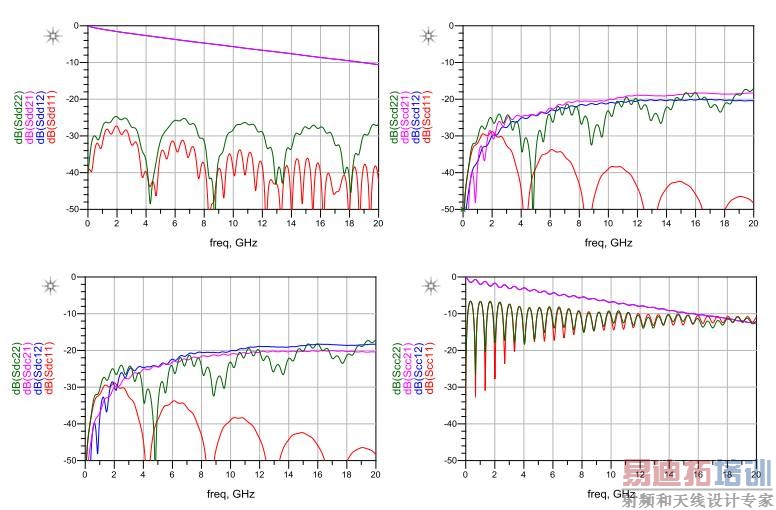

图3.混合模S参数图示

计算差分对之间差模串扰的公式将非常复杂，我们可以使用图4中的S参数仿真来简化工作。例如，S(5,1)是从上差分对到下差分对的近端串扰（NEXT）。S(6,1)是从上差分对到下差分对的远端串扰（FEXT）。

图4.混合模S参数中的串扰

图5.混合模S参数中的NEXT和FEXT
