ADS信号完整性分析之：ADS momentum中如何定义引脚与端口？
录入：edatop.com 点击：
ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用，易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程，主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧，供大家参考。资料来源于是德科技。

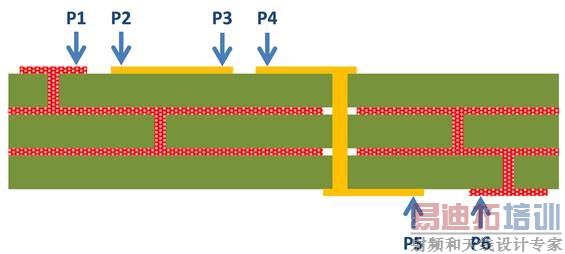

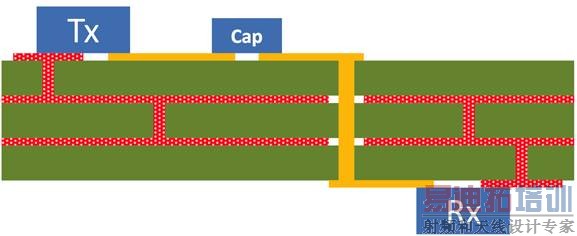

引脚与端口对于精确的EM仿真至关重要，正确的引脚和端口分配是准确和稳定仿真结果的前提条件。例如，图1中在PCB中对走线进行建模时，必须在元件的焊盘上分配引脚，如图2所示。在该示例中，P1和P2位于Tx焊盘上；P3和P4位于AC耦合电容器的焊盘上；P5和P6位于Rx焊盘上。该示例中有六个引脚。
图1.PCB走线图
图2.引脚分配

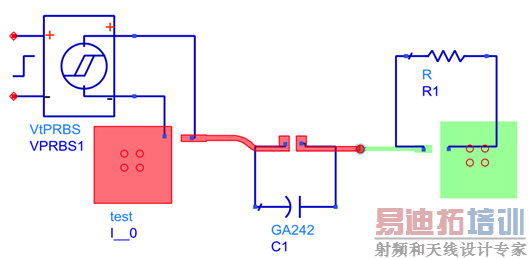

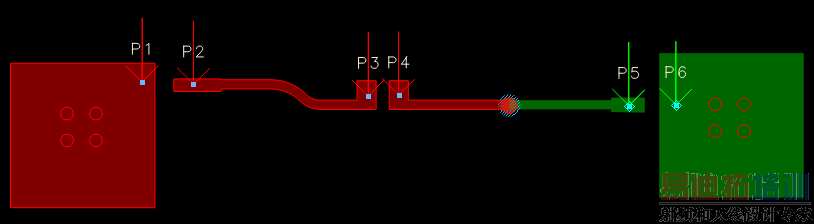

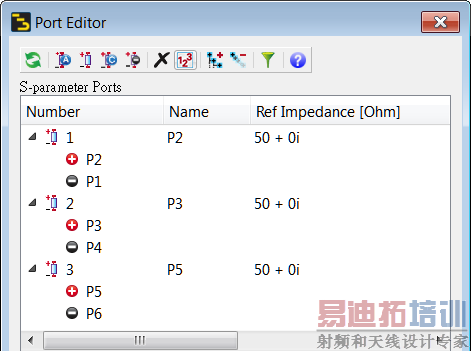

图3是该示例的鸟瞰图，红色的多边形在顶层，绿色的多边形在底层。必须把引脚分组为端口用于EM仿真，如图4所示。在该示例中，把P1和P2分为端口1；把P3和P4分为端口2；把P5和P6分为端口3。仿真结束时，最终获得一个三端口S参数的结果。然后，我们可以将这个EM模型与电路组件结合用于SI仿真，如图5所示。
图3. 该示例的鸟瞰图
图4.在端口编辑器中引脚被分组为端口
图5.电路-EM协同仿真
