ADS信号完整性分析之：如何在ADS Layout编辑器中导入PCB Layout？

ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用，易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程，主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧，供大家参考。资料来源于是德科技。



对于Layout后仿真来说，首先我们要把PCB layout导入到ADS Layout 编辑器中，然后进行EM仿真来提取宽带频率S参数以便进行更进一步的信号完整性分析。有三种方式可以把PCB layout导入到ADS Layout编辑器里面：按照GERBER格式导入PCB Layout、按照ODB++格式导入PCB Layout、使用ADFI （ADS Design Flow Integration）导入PCB Layout。

GERBER格式是一种通用PCB文件格式，在ADS Layout窗口，选择File->Import来打开“Import”窗口。然后，在文件类型下拉菜单选择GERBER/Drill。 最后，选择所有需要导入的Gerber文件，如图1所示。

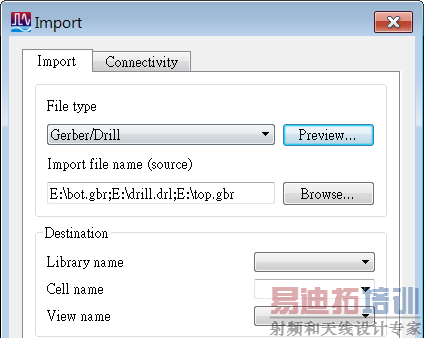

     图1. 用GERBER格式导入完整的PCB Layout

GERBER格式的一个缺陷是不包含网表信息。因此，我们必须导入完整的PCB Layout然后使用EM仿真手动简化Layout。ODB++是一个更好的可用于替代GERBER的PCB Layout格式。ODB++不仅包含网表信息，还包含分层和元件信息。例如，导入时可只选取必要的网表，如图2所示：

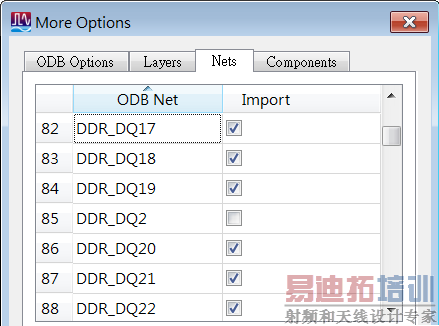

图2. 使用ODB++格式导入DDR网表

ADS支持Cadence Allegro ADFI，我们可以在Allergro中选择要导出的网表如图3所示，然后如图4将网表导入到ADS Layout编辑器中。除了网表之外，层叠和材料可以同时导入ADS中。

图3. Allegro中的ADFI接口

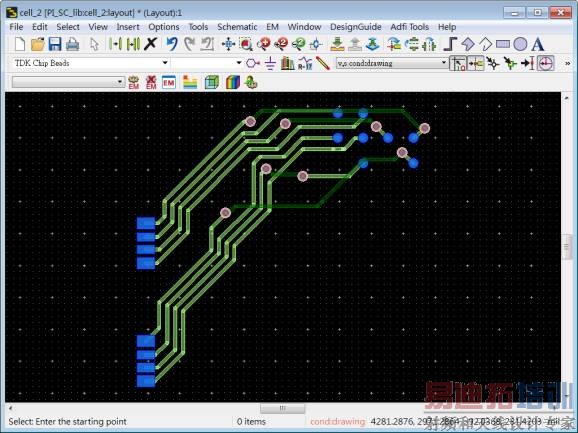

图4. 用ADFI工具导入网表
