ADS信号完整性分析之:什么是传输线的电流回路?
ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用,易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程,主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧,供大家参考。资料来源于是德科技。

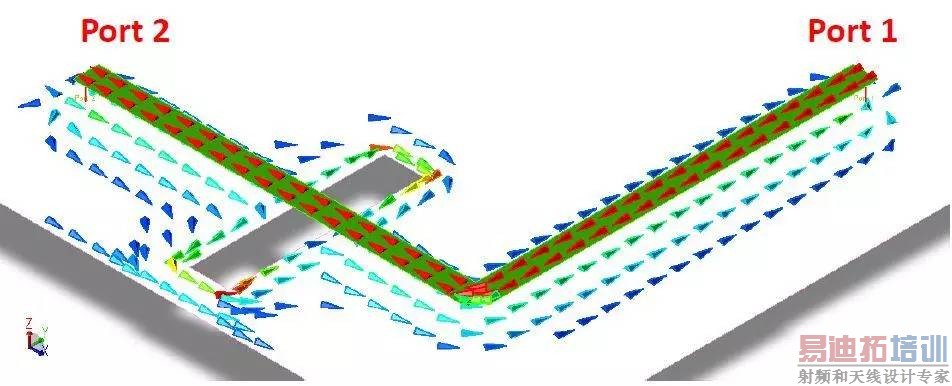

当信号通过传输线的时候,会产生沿着传输线的以及传输线下地平面传输的感应电流,如图1所示。红色箭头代表沿着传输线从端口1到端口2的电流,蓝色箭头代表传输线下面从端口2回到端口1的电流。这样就组成了一个信号传输的完整电流回路。电流流回来的这一条通路我们就称作传输线的电流回路。
图1.传输线以及回路上的电流
图2.电流回路断开

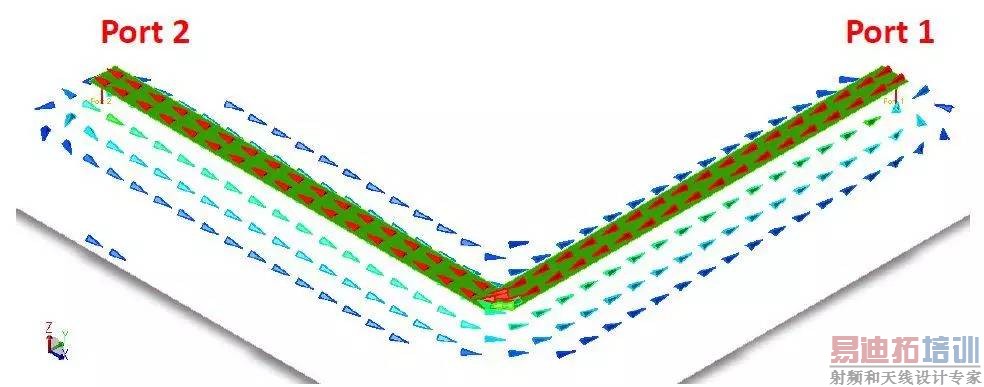

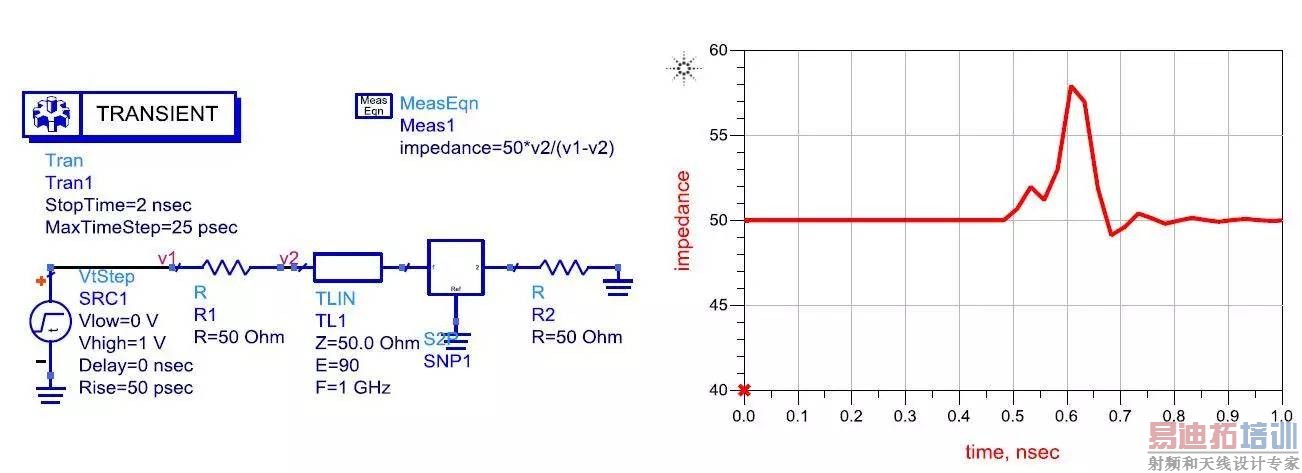

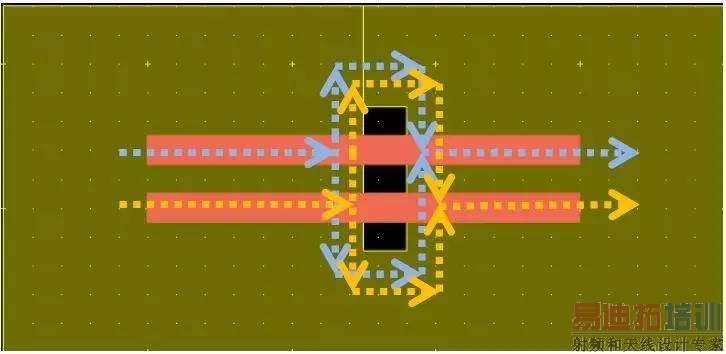

如果在传输线下面的地平面有一个开槽,就会导致电流回路的断开,如图2所示。电流回路断开会导致阻抗失配。这时候我们可以使用TDR仿真来检查阻抗失配情况,如图3所示,此外,当两条传输线的电流通路重叠(图4)的时候,两条传输线间的串扰就会被放大(图5),当我们需要给非理想回路的传输线建模的时候,可以考虑使用ADS Momentum EM solver,这是一个很有效的工具。
图3. 电流回路断开导致的阻抗失配
图4. 检查过孔对阻抗。
图5. 电流回路重叠放大了串扰
【END】
