ADS信号完整性分析之：ADS中哪些元件可用于瞬态分析？

ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用，易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程，主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧，供大家参考。资料来源于是德科技。

瞬态仿真器在每个时间步长计算节点电压和分支电流。在过去，瞬态仿真器可以很好地处理集总元件和晶体管模型但不能很好地处理S参数模型，因为S参数是频率相关的。

然而，在通道建模中S参数模型是非常常用的。现在，ADS瞬态仿真器增强了S参数模型的高级卷积引擎。在ADS中，您可以使用S参数模型在瞬态仿真中获得可靠的波形。

时域信号源都与瞬态仿真器兼容，并且利于时域信号完整性分析。例如，阶跃源可以用于TDR仿真，脉冲源可用于模拟时钟信号。VtPRBS支持多种比特模式、输出电阻、去加重、抖动、比特率和PAM编码。

IBIS（I/O缓冲信息规范）是一种常用的IO缓冲区模型，IBIS模型支持详尽的上升和下降波形。为了保护知识产权，IBIS模型文件仅记录当前电压、电压时间数据和IC封装寄生。

为了使IBIS模型正常工作，必须正确偏置电源引脚、接地引脚和使能引脚。当IBIS模型用作发射机时，还必须设置触发信号。

虽然TX AMI、RX AMI、Xtlk TX AMI和Xtlk RX AMI被分类在IBIS库中，但它们与瞬态仿真器不兼容，它们仅与ChannelSim仿真器兼容。

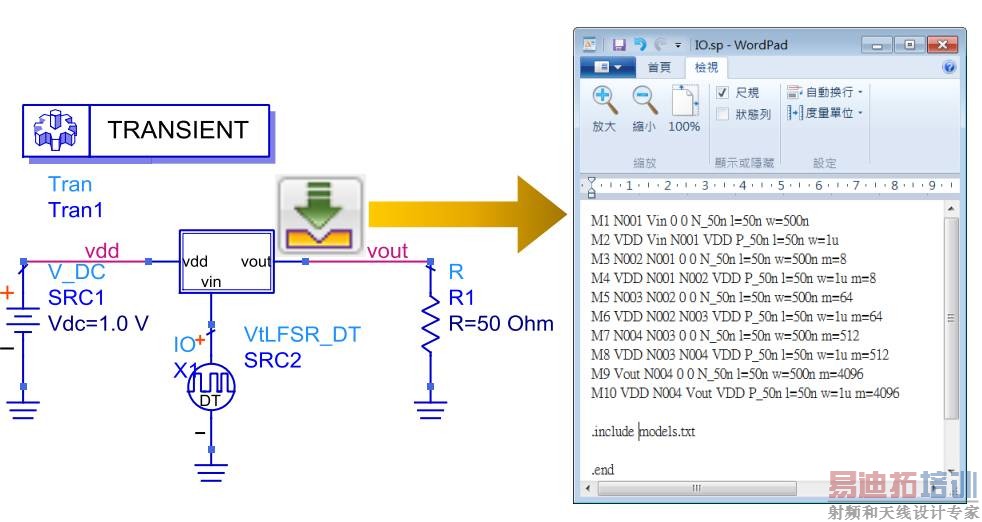

一些IC公司为了精度支持HSPICE IO模型而不支持IBIS模型。要将HSPICE模型导入ADS，请选择Tools>HSPICE Compatibility Component>Wizard，注意ADS不支持HSPICE加密模型。您可以选择导入的HSPICE模型，然后单击“Push Into Hierarchy”来查看和编辑HSPICE网表。
