ADS信号完整性分析之：什么是宽带SPICE模型，如何产生宽带SPICE模型？

ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用，易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程，主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧，供大家参考。资料来源于是德科技。

图1. 使用S参数进行ADS 瞬态仿真

但是，对于输入输出缓冲器（IO Buffer）电路设计者来说，他们使用的SPICE工具不能够很好地处理S参数。当S参数具有宽带特性并且支持多端口的时候，仿真的结果可能不准确，如图2所示。为了给输入输出缓冲器电路设计者使用的SPICE工具中提供更准确和稳定的瞬态仿真模型，ADS提供了一个宽带SPICE模型生成器，用以把S参数转化成相应的宽带SPICE模型。

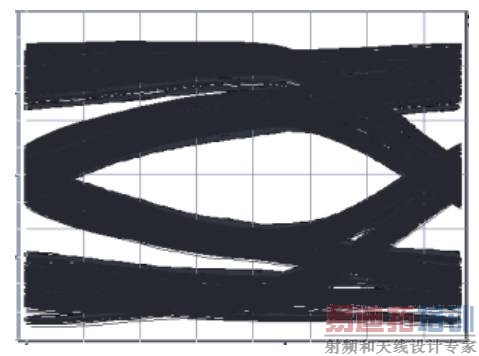

图2. （左）错误的SPICE结果（右）JBERT测量

如果需要打开宽带SPICE模型生成器，选择Tools->SPECE Model Generatore -> Start Broadband Generator. 就可以看到如下图3所示的宽带SPICE模型生成器的界面。可以选择使用touchstone或者Dataset格式输入S参数。然后选择输出SPICE格式。目前支持的SPICE格式包括HSPICE , SPECTRE , SPICE2 和SPICE3。然后我们就可以开始生成SPICE模型了。

图3. 宽带SPICE模型生成器界面

宽带SPICE模型生成以后，产生的SPICE文件会被保存在该工程文件下的“bbspice”文件夹中。输入输出缓冲器电路设计人员可以把相应的SPECE模型放入瞬态仿真器里面。数据显示窗口将会显示输入的S参数数据与其等效的宽带SPICE模型的相关度，如下图4所示：

图4. S参数与其等效的SPICE模型之间的相关度
