ADS信号完整性分析之:ADS支持哪些信号完整性分析方法?
ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用,易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程,主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧,供大家参考。资料来源于是德科技。
在ADS信号完整性分析技巧系列之一里面我们讲过,信号完整信分析有两种方法。
第一种叫做By-Channel-Analysis。 TDR分析可以帮忙找出通道的阻抗不匹配。如果阻抗偏差超过容许值,可以定位问题并解决不匹配的问题。S参数分析提供了频域的通道带宽的信息。总之,By-Channel-Analysis可以帮助设计师洞察通道的质量。
第二种叫做By-Signal-Analysis。SPICE或者IBIS IO模型描绘发射端(Tx)和接收端(Rx)。结合SPICE IO模型以及通道模型进行仿真,可以检查接收端的信号波形。一般来说,首先要进行通道分析来确保通道质量,然后进行信号仿真来确定整个系统的性能。
By-Chanel-Analysis:
· 使用TDR分析阻抗失配 · 检查脉冲响应 · 测量带宽 · 估计Group Delay · 计算ICR (Insertion Loss to Crosstalk Ratio) By-Signal-Analysis: · 检查眼图情况 · 评估眼图张开高度以及宽度 · 计算建立和保持时间 · 估计最大抖动以及平均抖动 · 使用Bathtub估计BER |
By-Signal-Analysis可以提供系统性能的整体情况,但是如果系统性能不达标,By-Signal-Analysis很难找到根本问题。相比较之下,By-Channel-Analysis可以帮助发现通道缺陷,但是不能够提供整个系统性能指标。对于信号完整性工程师来说,必须同时了解以及熟练应用两种分析技巧。
图1是一个By-Channel-Analysis的例子图1. ICR Simulation

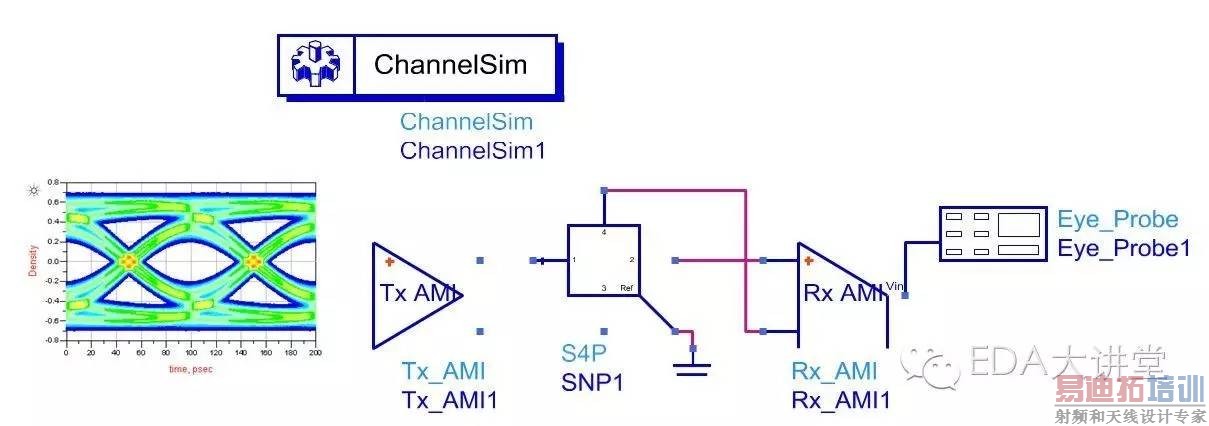

图2是一个By-Signal-Analysis的例子
图2. Eye Pattern Simulation
ADS支持两种分析方法,欢迎大家试用!关于易迪拓培训:
