ADS信号完整性分析之：如何让复杂的原理设计更具备可读性?

 ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用，易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程，主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧，供大家参考。资料来源于是德科技。


为了完成一个完整的信号完整性仿真，我们需要搭建复杂的设计原理图：通道，发送端，接收端，测试探针，等等。有时候检查和调试复杂原理图会很困难。为了让复杂的原理图更简单，更具有可读性，我们可以把多个元件组合起来形成一个元件。这样，原理图上就会只留下少数的元件，更加一目了然。

图一显示了一个通道仿真的原理图。该通道由4个S参数模块组成。这个原理图看起来很复杂。如何能进行简化呢？

首先，将四个S参数模块拷贝到一个新的单元里面，并命名为”Channel_Model”。然后将管脚按照图二所示连接到输入和输出。由于没有仿真器与激励，我们不能对这个单元进行仿真。

图1. 通道仿真复杂原理图

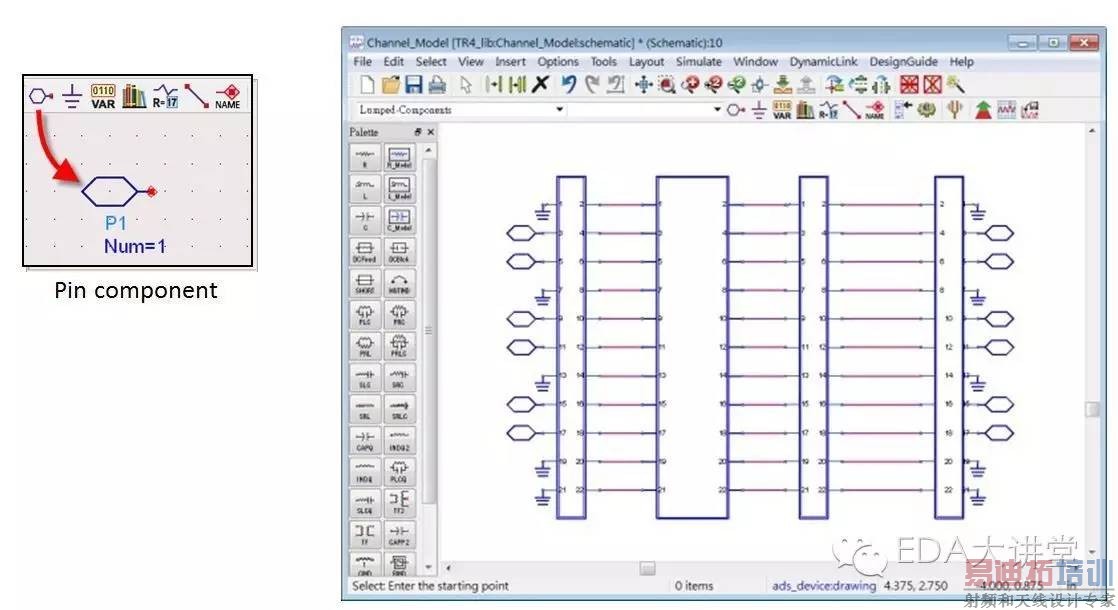

图2. 包含四个S参数模块的“Channel_Model” 原理图单元

第二步，在符号视图编辑器里面产生一个”Channel_Model”单元的符号视图，如图3所示。在上层原理图中，符号用来代表下层原理图单元。

图3. 创建一个代表”Channel_Model”单元的符号

最后，在图4中，用代表”Channel_Model”单元的符号替代四个S参数模块。现在，我们就得到了一张更加简化的原理图。

图4. 整理完毕的简化原理图。
