ADS信号完整性分析之：如何使用ADS自带的设计指南

录入：edatop.com 点击：

ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用，易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程，主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧，供大家参考。资料来源于是德科技。

对于刚刚接触信号完整性设计的新手来说，ADS设计指南（Design Guide）是一个十分有用的工具，它可以帮助用户快速开始一个信号完整性的分析。在ADS中有两类设计指南。一类用于射频微波电路设计，例如放大器，滤波器，混频器等等；另一类用于信号完整性分析，例如HDMI，SASII，IBIS，AMI等等。在这里我们只介绍信号完整性分析的设计指南。

打开ADS原理图设计界面，在菜单栏选择DesignGuide打开设计指南列表，在列表中选择一个项目将打开一个设计指南窗口。举例来说，如果我们选择USB3设计指南，一个如下图一所示的USB3设计指南窗口就会打开：

图1. USB3 设计指南窗口

一个设计指南包括模型，设计模板和数据分析显示部分。举例来说，在USB3设计指南窗口中双击”USB Reference Channel Simulation” ，ADS就会显示如图2所示的“Reference_Channel_With_IBIS_AMI”原理图。如果用户希望用AMI模型创建一个USB3通道仿真，这将会是一个很好的参考。

图2. “Reference_Channel_With_IBIS_AMI”的原理图

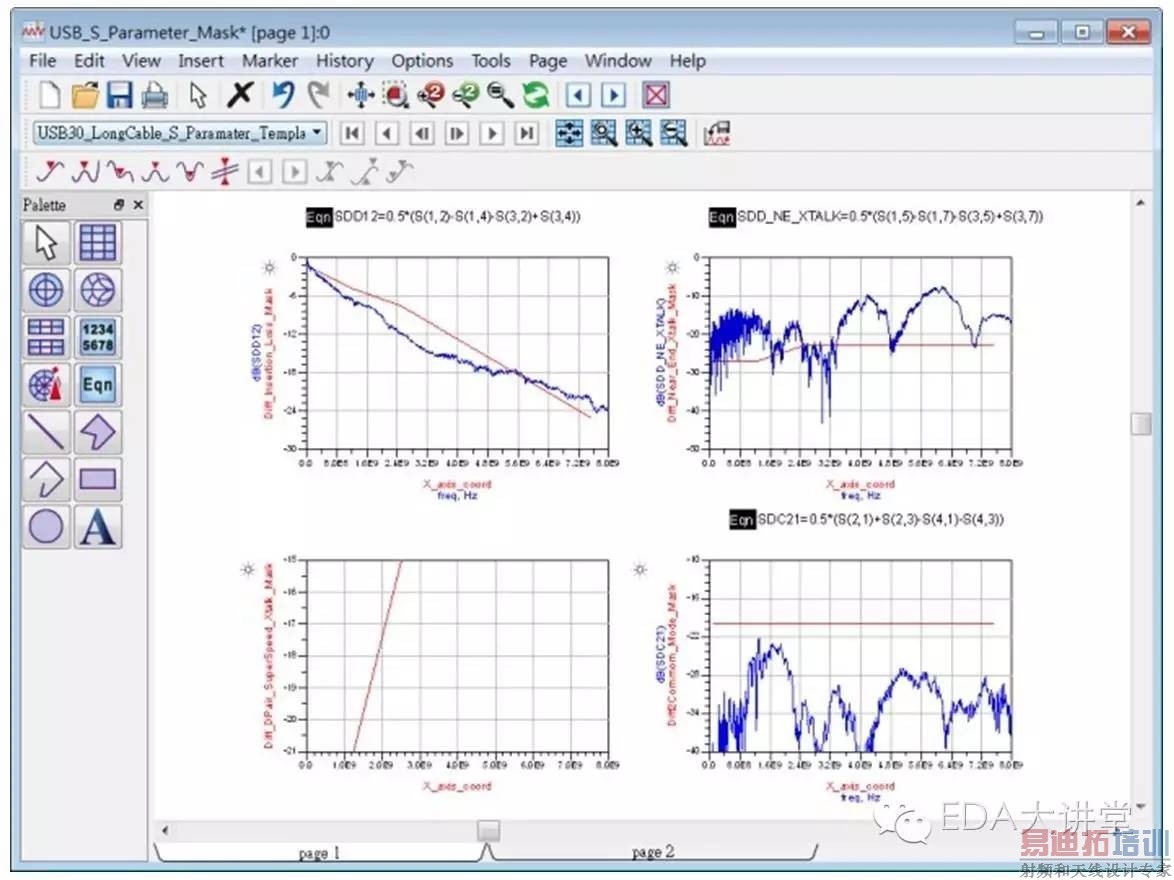

如果要检查一个通道的S参数是否满足掩模（Mask）要求，可以双击设计指南历列表中的”USB S-Parameter Mask Template”来加载一个名为” USB_S_Parameter_Mask.dds”的数据显示窗口。频域的掩模在数据显示窗口被定义为“公式”（Equations）。这样我们就可以很容易的检查通道的特性了。
