ADS信号完整性分析之:我应该如何开始SI的学习?
ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用,易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程,主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧,供大家参考。资料来源于是德科技。

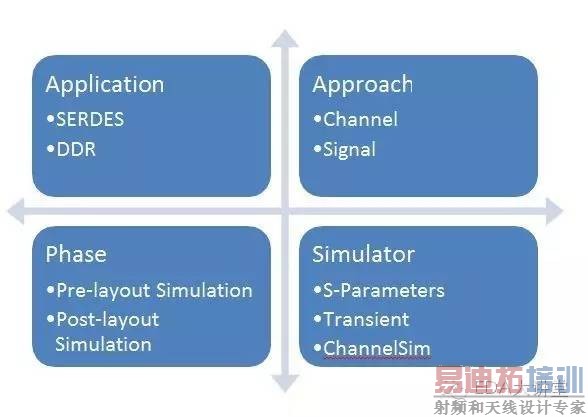

如果您是刚刚开始接触信号完整性仿真,那么了解以下信号完整性仿真矩阵会对您有帮助:
首先,明确您希望学习的应用(Application)。举例来说,SERDES和DDR的仿真技巧差别非常大。在SERDES设计中,信道损耗决定了系统的性能。因此要使用均衡器补偿信道损耗。在DDR设计中,延迟,负载以及串扰至关重要。因此时序分析对于DDR设计是必不可少的。
其次,有两种渠道(Approach)可以检查信号完整性问题:By-Channel-Approach and By-Signal-Analysis。 By-Channel-Approach是研究信道特性,如损耗,阻抗失配以及串扰特性。By-Signal-Alalysis 是研究信号如何在信道中传送。我们使用眼图以及与眼图统计参数来衡量信号的质量。
第三,从使用阶段(Phase)上来看,Pre-Layout仿真用来定义PCB布局布线的规则,传输线组件方程式通常被用来构建信道模型。Post-Layout 仿真用来检查PCB布线的性能。这时候需要使用EMSolvers来从PCB Layout中提取信道模型。
最后,您需要了解三种仿真器(Simulator)的作用。S参数仿真器用来计算频域的信道性能。瞬态仿真器(Transient Simulator)用来仿真一个链路(包含Tx,信道以及Rx)的时域波形。信道仿真器(ChannelSim)仿真器用来计算一个链路的眼图以及眼图统计参数。

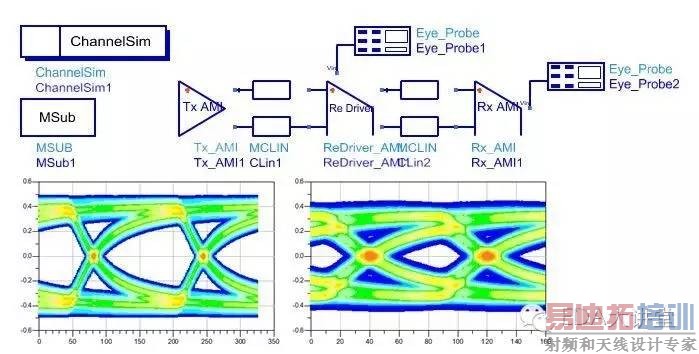

图2显示了使用ChannelSim模拟器仿真的一个SERDES链路,该信道使用传输线组件方程式进行信道建模。我们可以看到眼图随信道变化的情况。图3显示了一个使用S参数模拟器仿真的SERDES信道。该信道使用电磁求解器(EM Slovers)进行建模。
图 2. Pre-Simulation, Eye density along a SERDES link

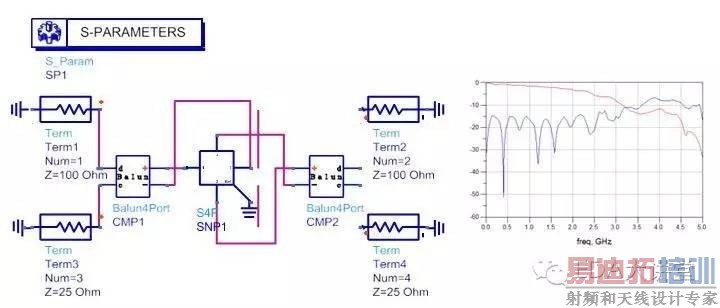

图 3. Post-Simulation, Sdd21 of a SERDES channel
