ADS仿真驱动放大器求助?
录入:edatop.com 点击:
我想仿真一个驱动放大器,只需要前后级共轭匹配,偏置和稳定性都已经搞定了,就是不知道如何在ADS中利用S_parameter得到最佳匹配的反射系数Gamma_S和Gamma_L?我想匹配到1.8GHz,原理图如下
自己想了一下,是不是在电路中线加上求基于s_parameter的前后级最佳反射系数的控件,如图:
然后进行仿真,在仿真图中画出simith图,
根据所选的频率对应前后级各自的最佳反射系数呢?不知道我说清楚了没有,请教,请教,谢了!
楼上说的不错啊!就是这样的
就是加上专门的控件就可以了,在S-Parameter仿真里有

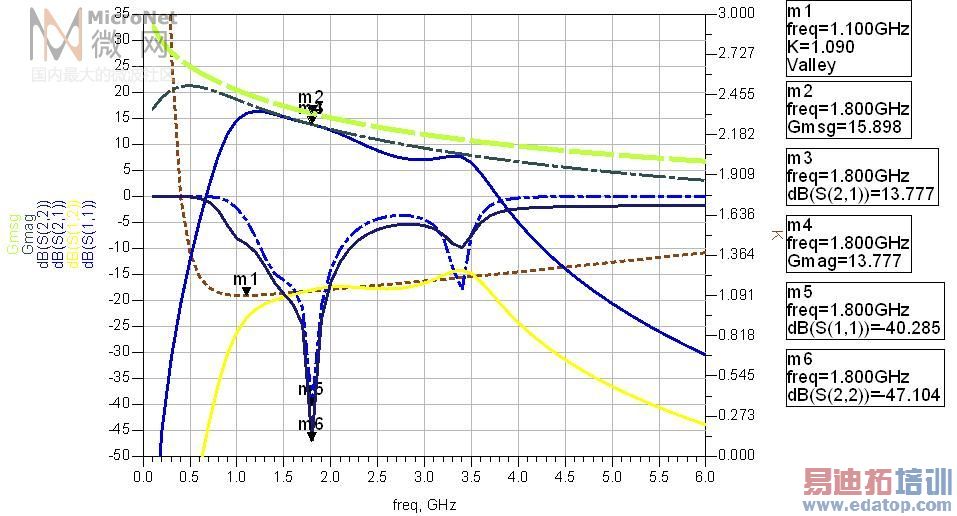

谢谢楼上的回复,我已经将前后级都共轭匹配好了,也得到了较好的结果:
上面图中可以看出K在整个频带里是大于1的,所以是稳定的,但是我在原理图中加了一个控件:

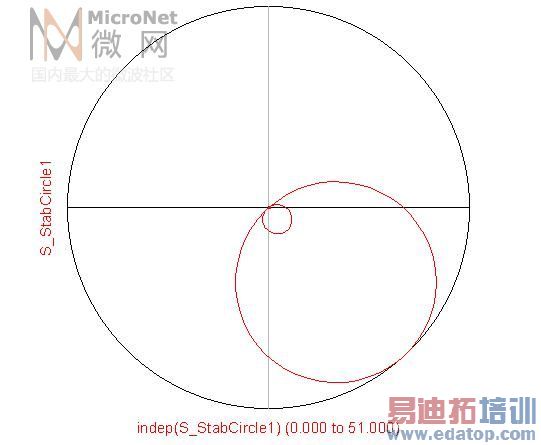

想用来看稳定远是否在simith之外,这样才是绝对稳定,最后得到了这样的结果:
与书上说的简直差太远了,不知我错在那里了?请教各位,谢谢!
怎么没人回答呢,自己顶一个!
再顶一个!
再顶一下,希望大家讨论!
