有关SOPT(最佳信源反射系数)的问题
(2)是的话怎样用它来进行LNA输入匹配?是要用电阻电感令S11*等于它吗?[
(3)源反射系数和输入反射系数是不是一回事,不是的话怎样转化?
(4)S11和源反射系数有什么关系?
感谢大家关心我的求助 谢谢
楼主好,我曾经仿真过LNA,但也属于入门级的水平,不过还是很希望加入讨论。
第一个问题。我的回答是肯定的。
第二个问题。最佳源反射系数是指从入射端口向源的方向看去的反射系数。我先就第三,第四个问题做下讨论,输入反射系数Gin(反射系数的符号不要输入,就要G表示了!)和源反射系数Gs不是一会事,当输出完全匹配时,Gin等于S11.Gin 和Gs是从同一个面向不方向看过去的反射系数,我理解它们之间没有什么特别的关系。这里再说到LNA的匹配,它就是要求Gs等于Гop t了,也就是要调整的电容和电感满足这个要求。
第三个问题和第四个问题在第二个已经讨论。
我的答案,欢迎大家批评指教。
拜谢楼上的同志。正是太太太太太感谢了。 谢谢你。
(1)ADS中的SOPT是不是其中Гop t(最佳信源反射系数)?
答:这个没有问题,就是的。不过我发现使用ADS测出的sopt以及Fmin与器件资料中不一致,尚未找到问题原因。
(2)是的话怎样用它来进行LNA输入匹配?是要用电阻电感令S11*等于它吗
答:从最小噪声系数出发是需要将50欧匹配到最佳噪声反射系数这个点的,但是实际上在获得最小F的时候是不可能获得最大增益。一般来讲最小F的出现总是伴随着一定的阻抗失配,也就是说LNA管子的最佳噪声反射系数与输入反射系数是不会一样的,仅仅顾一头是不行的,需要将增益圆和噪声圆画出来做折衷选择。还有若是管子潜在不稳定就更加麻烦了,还要根据稳定圆来选择一个合适的输入反射系数,然后再设计匹配网络将50欧匹配到选定的反射系数上。这里要注意作为源反射系数与输入反射系数是不同的,也就是说从网络方向向源看去的反射系数叫做源反射系数,向管子方向看去的反射系数叫做输入反射系数。
S11仅仅在输出匹配的情况下才与输入反射系数相等。
(3)源反射系数和输入反射系数是不是一回事,不是的话怎样转化?
答:不是一回事,输入反射系数与输出反射系数在非单向(S12不等于0)时与另一端口的匹配情况相关,也就是说,输入反射系数是S参数和负载反射系数成函数关系,同理,输出反射系数是S参数和源反射系数成函数关系。
Гout=S(2,2)+(S(1,2)*S(2,1)*Гs)/(1-S(1,1)*Гs)
Гin=S(1,1)+(S(1,2)*S(2,1)*Гl)/(1-S(2,2)*Гl) Гl为负载反射系数, Гs为源反射系数
(4)S11和源反射系数有什么关系?
答:刚才已经说过了,S11是在输出端口匹配情况下才是输入反射系数。和源反射系数本质上没有任何关系,但是若管子在同时共轭匹配时,源反射系数=*S11。

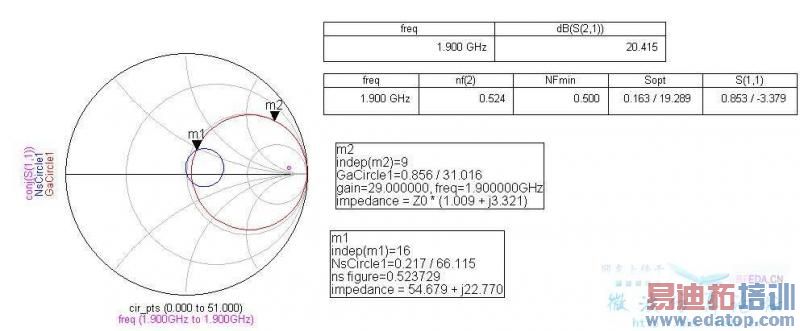

附件是一个输入匹配示意图,可以看出反射系数之间的关系。
