版图仿真的错误提示,请高手帮忙

录入:edatop.com    点击:

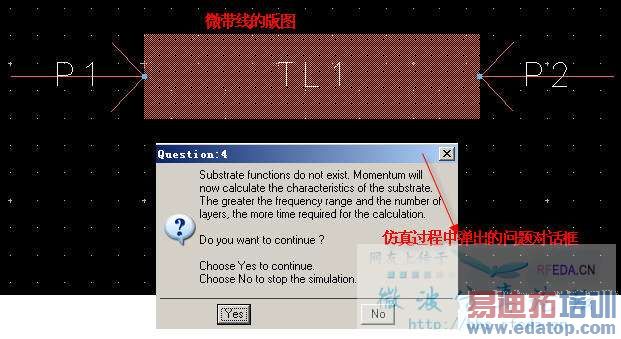

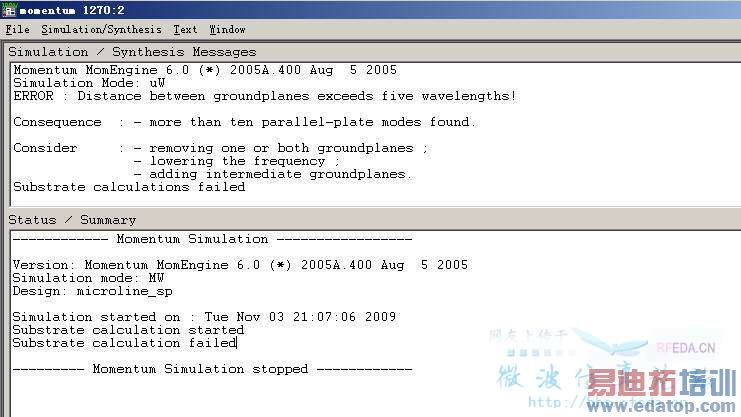

自己在做一个简单的微带线的版图仿真中,出现提示错误 见下图,单击图中的yes后,提示错误信息见图2





图怎么看不到啊



麻烦各位了,我又修改了下,应该能看到图了!



这个不是错误,只是一个警告。

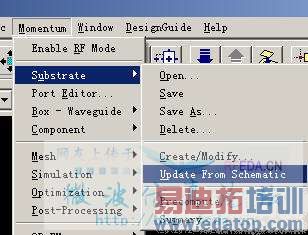

是不是没有导入电路仿真里面设置的基片信息



已通过该命令导入过了





    应该是你的基片设置与常规的不同吧,不是平常的那几种形式,需要先计算一下这种形式的带线,直接点yes算就行了,不是错误



    第一次做版图仿真,就遇到了这样的问题,郁闷啊。请各位高手帮助啊。



    感谢哈!



    是不是端口设置有问题,端口是不是改成了ground plane了,如果只是简单的微带线的话,只要把端口设成默认的就好了,
