Smith圆的问题不清楚
录入:edatop.com 点击:
小弟刚接触ADS软件一星期,有个问题不明白,我优化电路时,有时结果的Smith圆会出现附件里的情况,这是怎么回事呢?它代表什么意思?
比较诡异 呵呵应该是软件的问题没po解好?
从来没有遇到过啊,呵呵,重下个试试
没有人知道吗
这是2端口失配了,2端口的反射驻波比大于1,反映到smith图上就是是s22抛出了单位圆
太诡异了,楼上的没仔细看,其中的等电抗圆和等电阻圆都不对,而不是说S11和S22有什么不对
我也不知道那图为什么这样子画,但你只要知道左边那大圆是单位圆就行了吧,
反正我设计放大器的时候振荡的放大器s参数就会是这样子的
楼主可以试着作一个s22的dB图,看是不是说S22在某个频段的dB值大于0?

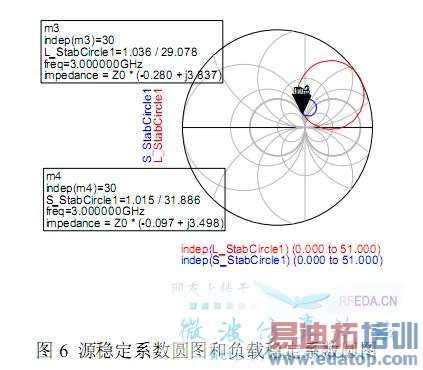

此外,附件里面是一个显示出了源稳定系数圆图和负载稳定系数圆图,从标记 m3、m4可以看出两者均与 smith单位圆图相离,从放大器设计理论就可以知道输入输出都满足绝对稳定条件
你说的是什么意思啊
谢谢版主的耐心解答,现在已经解决
