ads原理图生成版图很乱

录入：edatop.com 点击：

由ads原理图直接生成版图很乱，怎么解决这个问题啊？是生成前就需要对原理图进行布局还是生成版图后手工调整呢？帮一下小弟，小弟正在赶论文，谢谢了！

你可以发上来看看
我以前也有过这种问题，不过我是在MWO里面出现的，是方向问题
就不知道你的是不是了

版图是根据原理图生成的，一般的电阻电容如果没封装，在版图中表示为一个小方块，所以，在生成版图之前要关掉这些集总元件及接地，

我现在把图发上来，下面一张是原理图，集总元件都是封装模型。图形有点大看不清楚，不好意思。

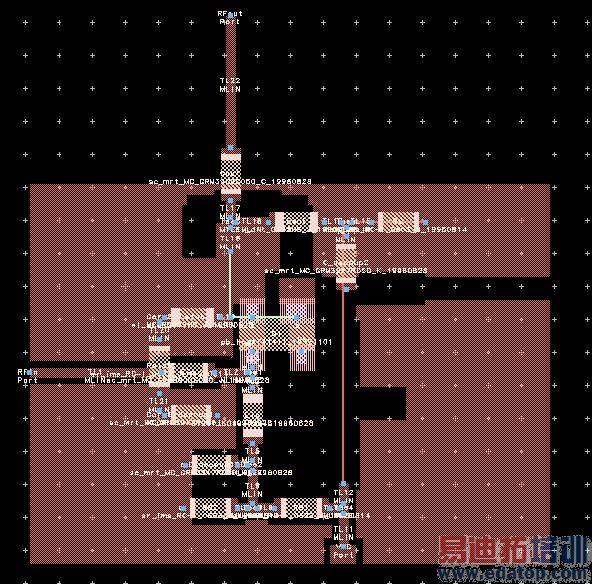

下一张是直接自动生成的版图，没有修改

是不是要手工修改一下啊？谢谢了！:30bb

知道的大哥们和我说一下，谢谢了！

由ads原理图直接生成版图比较乱，怎么解决这个问题啊？是不是生成版图后需要手工调整进行合理布局，来减少电磁干扰呢？这个版图是不是就是PCB版图呢？
谢谢了

反对反对反反复复大方规范各方噶法国法:11bb

你那个图是 ADS2006 中的一个例子吧？
