二极管混频电路匹配问题

录入：edatop.com 点击：

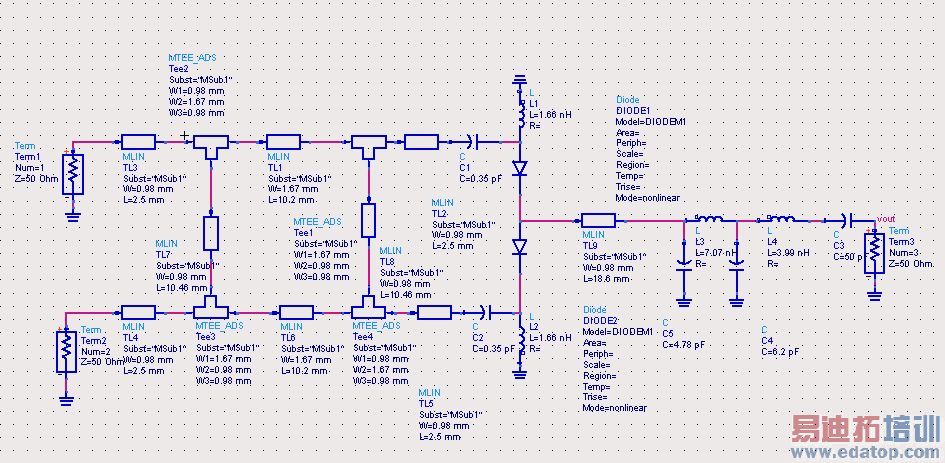

我按照教程仿真了一个混频电路，但不知道L1、c1、l2、c2值是怎么得到的，书上说是匹配电路，不知道这个匹配电路怎么设计的，一点头绪都没有。大哥们帮解答一下，谢谢了。图如下:（工程文件也传上来了）

这个只是一个中频滤波器，喻梦霞、李桂萍编写的《微波固态电路》里面的滤波器形式和这个完全不同，就是一个标准的LC低通滤波器，我觉得楼主给的图里面的滤波器应该是设计者自己做的，也就是说他新建了个项目，然后把电路拓扑和目标参数输入进去，最后优化的这么一个结果

l1、c1组成的说是匹配电路，要说是滤波器也应该是高通的。不知道它们的值怎么算出来的，

自己顶一下，别让沉了。：9de ：9de

其实二楼的同学可能已经回答了楼主的问题，LC的值是通过Goal优化得到的。
