请帮我看一个RF接收器的图

录入：edatop.com 点击：

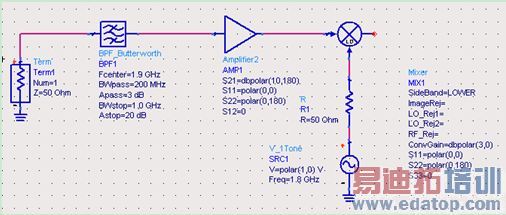

这是一个RF接收器的图，RF=1.9G，IF=100M。V_1Tone源和图中标出的50ohm电阻和地，可以提供100MHz的中频输出。我不懂的是V_1Tone设置参数Freq=1.8G.这是为什么呢？

小弟斗胆说两句。
这个不是本振频率吗？
用混频器来混频滤波器的输出频率和本振的频率，一减不就有100M的频率输出吗？
我个人是这么理解的，还请高手指点。

恍然大悟，多谢指点！源于我对混频器不太了解。

原来如此。我们上周才刚学过混频器，

这就是减法混频器，还有加法和乘法的呢
