功放联合仿真获取S21为负数
楼主使用ADS2009版本,器件是MRF8S26060H,下载了飞思卡尔相关控件进行PA仿真。原理图时候S11=-15,S21=17,P1dB=48,联合仿真后S21直接为负数,调谐什么的没有用。(另外在版图中,由于仿真会很慢,就没有加入地仿真,在调入原理图中在ref处接了地,不知道有没有影响。)

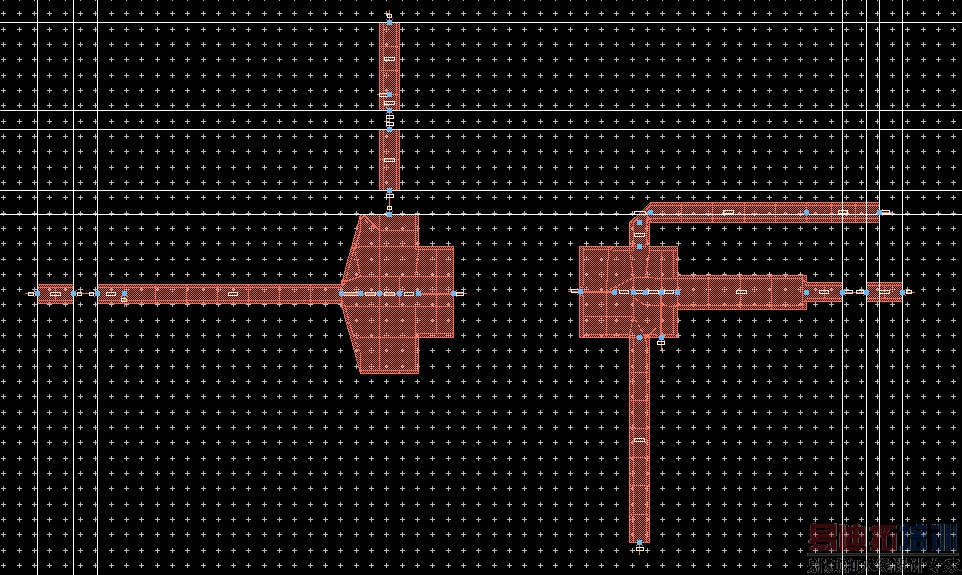

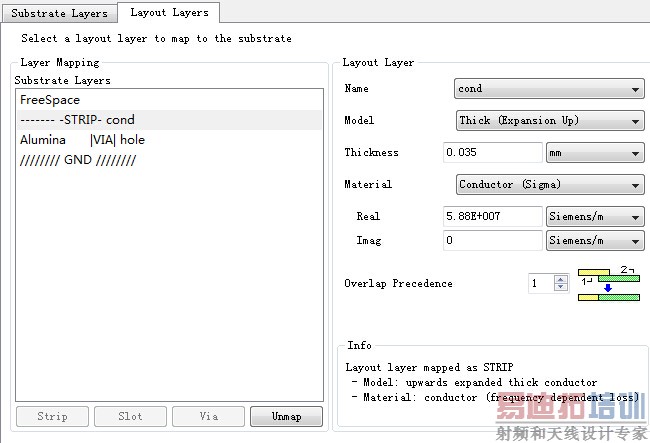

在进行版图仿真时候,叠层设置,Port端口设置如下。
查到的资料说应该是叠层设置不对,或者port设置不对,现在已经照葫芦画瓢按照了火烽的视频中设置修改,仍旧不对,有些说是在矩阵仿真时候没有加入0GHz仿真,已经试过仍旧是不对。 联合仿真通不过,整个人都不好了。希望大伙帮忙。
求帮助。
请问你用的仿真参数模型是S-parameter还是Spice model ?
如果是spice model 你将需要加上Sources-Time Domain 中的 V_DC。(在schematic中)
楼上的筒子你好。我在偏置部分添加了V_DC是不可以的。
筒子!? 我胡了!

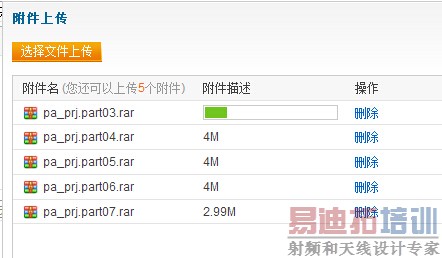

把project打包成zap或是zip 传上来,如果可以的话。
为什么问你sparameter或是spice model? 是因为在sp看到的电源线路接地的话,它只会将它视为'微带线"处理,但是spice就不同了,它真的是短路=没有电源回路!
网速实在太慢了 然后自己整理了重新做一下匹配,好了。谢谢楼上!
原理图级联仿真的图截一个看看
你的叠层乍看之下是没有问题的,所以估计问题是出在仿真设置的条件上。
**如果你是在版图联合 spice model 的仿真状态下,你的in / out端口需要加上DCBlck !
原理图生成pcb的那个PCB、原理图、PCB中加上LDmos的栅极和源极的焊盘,截这三个画面上来行不!?
知道你不是用3D元件放至PCB上,你也还不会让EMPro和ADS schematic + momentum联合仿真,加上你的版本也没这么高!
但这些都不是重点! 注意看外部元件要放上PCB trace时要做的事情(尤其是铜箔厚度、在2D和3D之间所谓的"接触"是怎么一回事!?)
FromEMPro2ADSLayout.part1.rar
FromEMPro2ADSLayout.part2.rar
这个环结搞通了?档次就飙高了
