为什么这个2.4G的微带天线ADS联合仿真不行?
录入:edatop.com 点击:
2.4G_ANT_wrk.rar

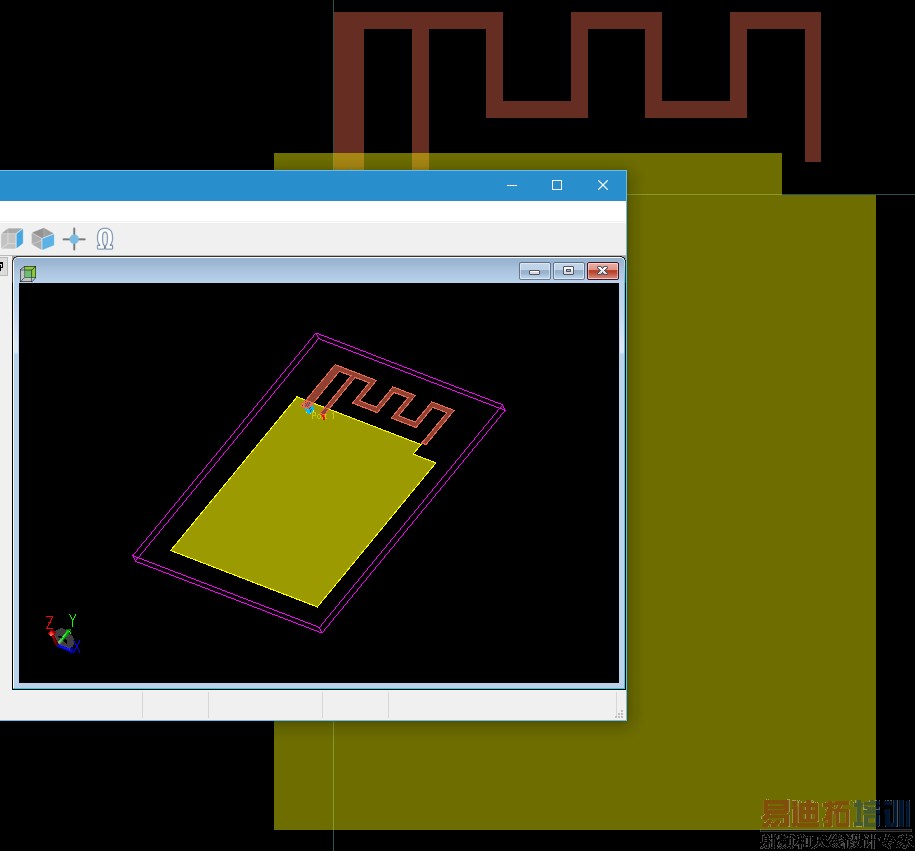

附件是我的2.4G 微带天线的layout,不知道到底是软件问题,还是我的设置问题,就仿真出来不对,请大家帮忙看看到底是哪里的问题啊。谢谢了!用的是ads2013。
我就是想通过这个简单的仿真,看看联合仿真可不可行。就是不行,不然怎么样整复杂的layout啊

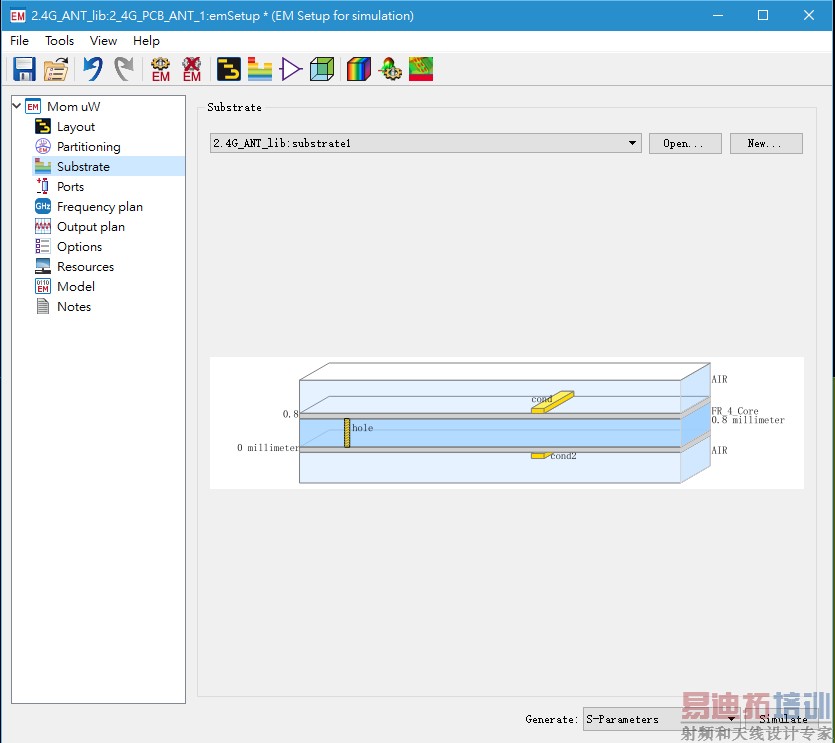

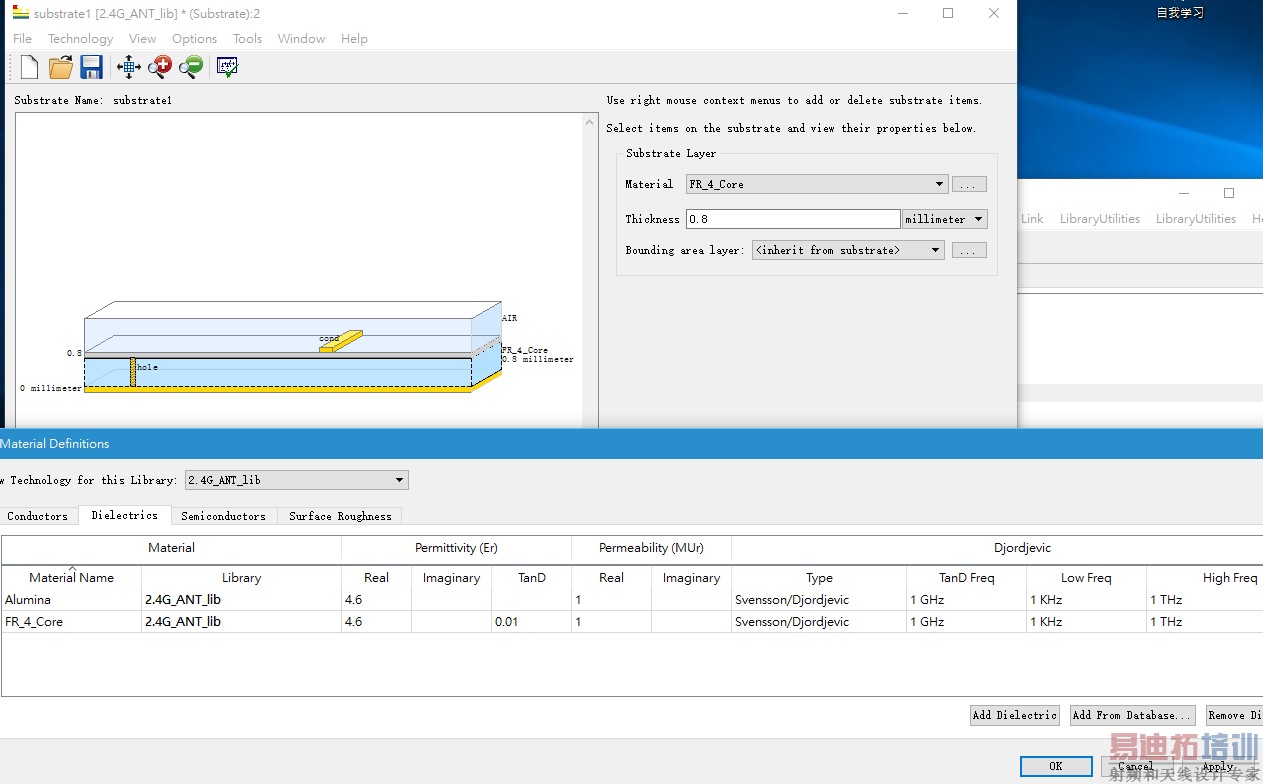

首先要把PCB的设置改下。如下图
在进行simulate

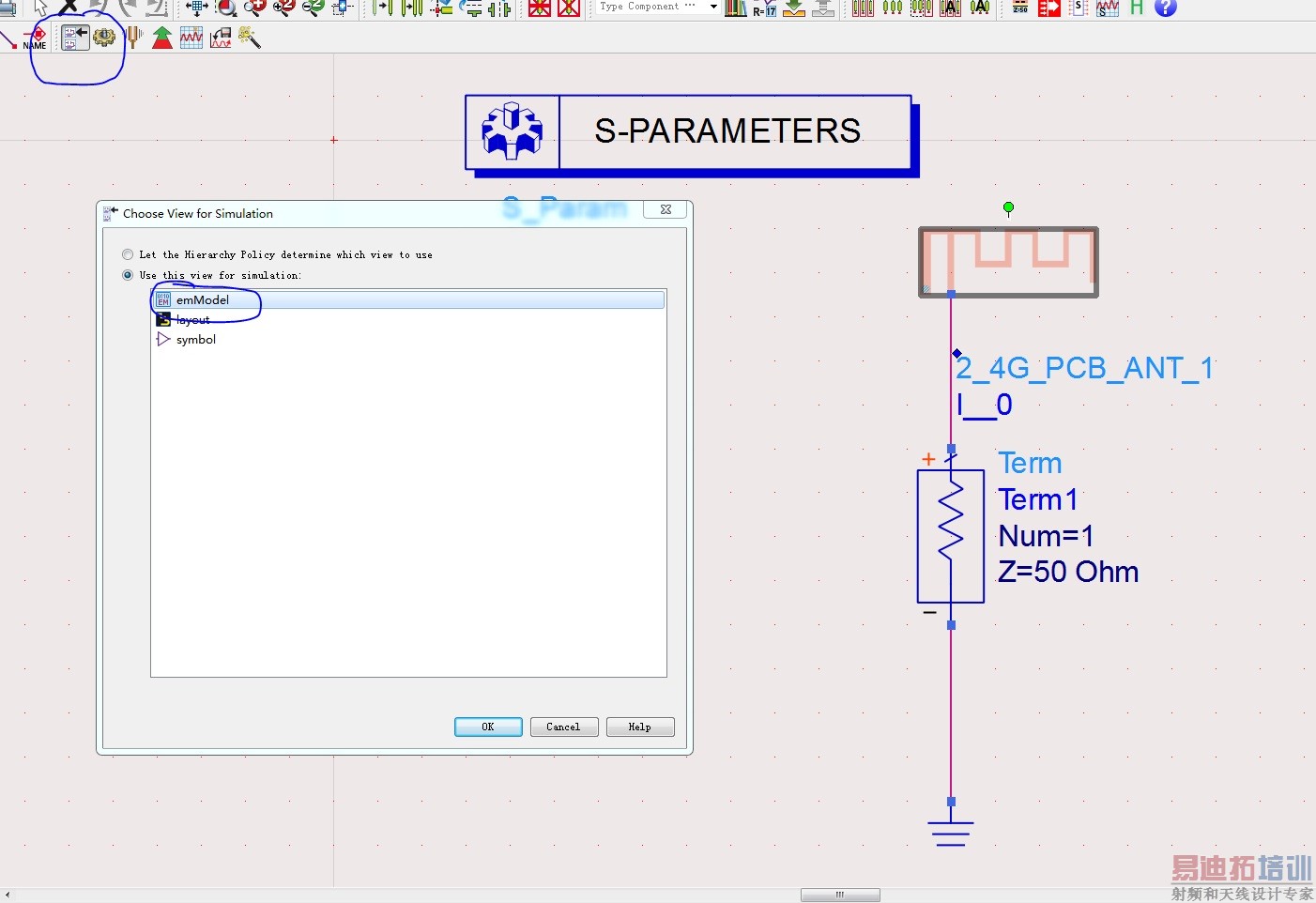

仿真好以后,再联合仿真。

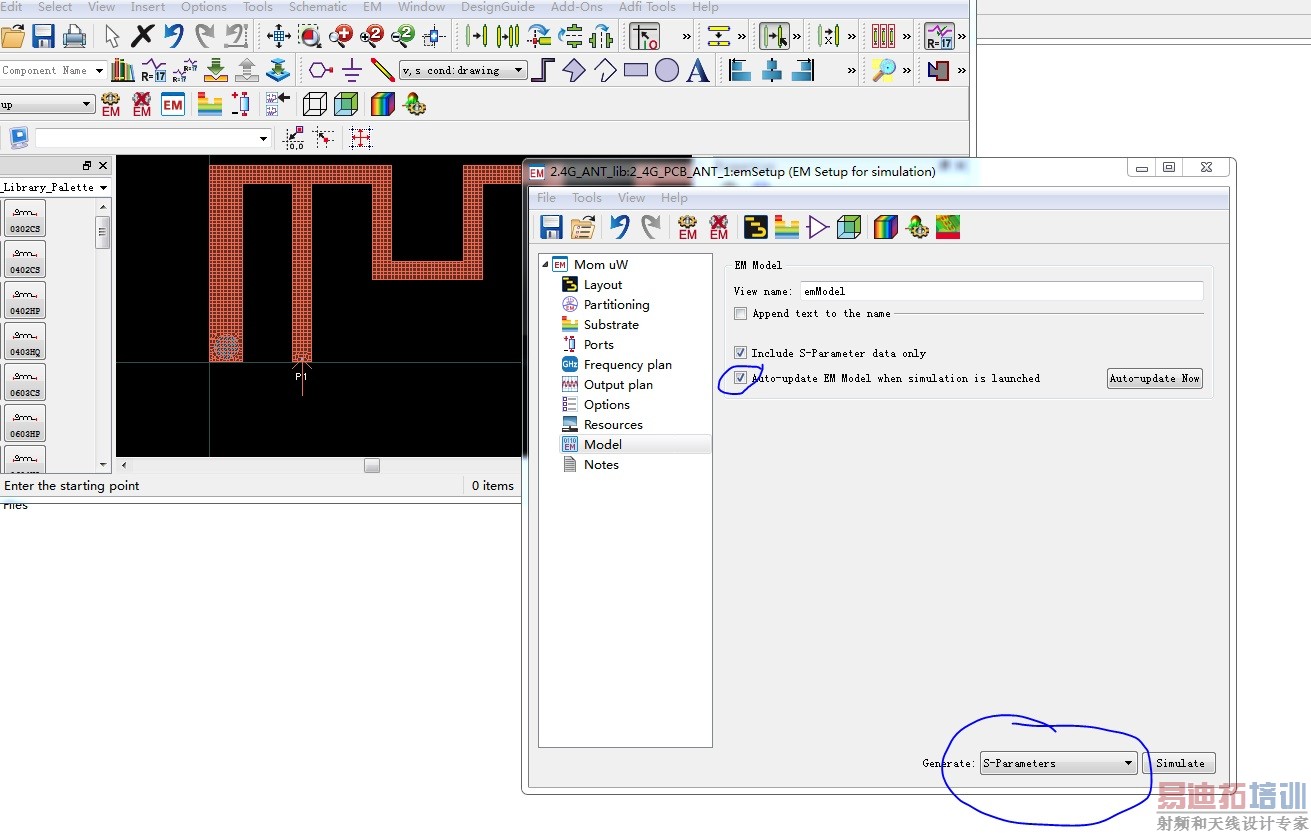

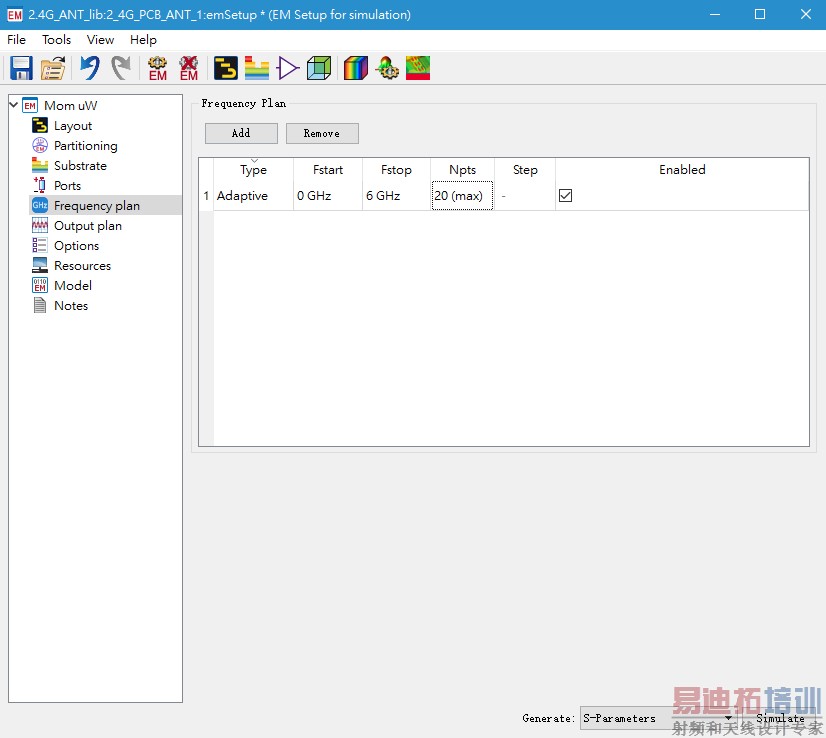

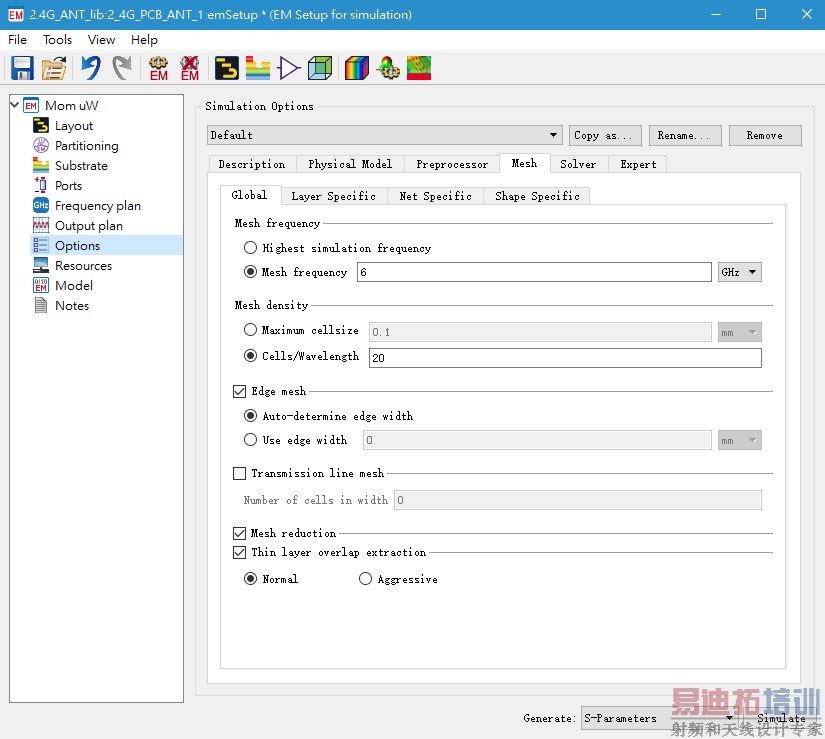

设置如下

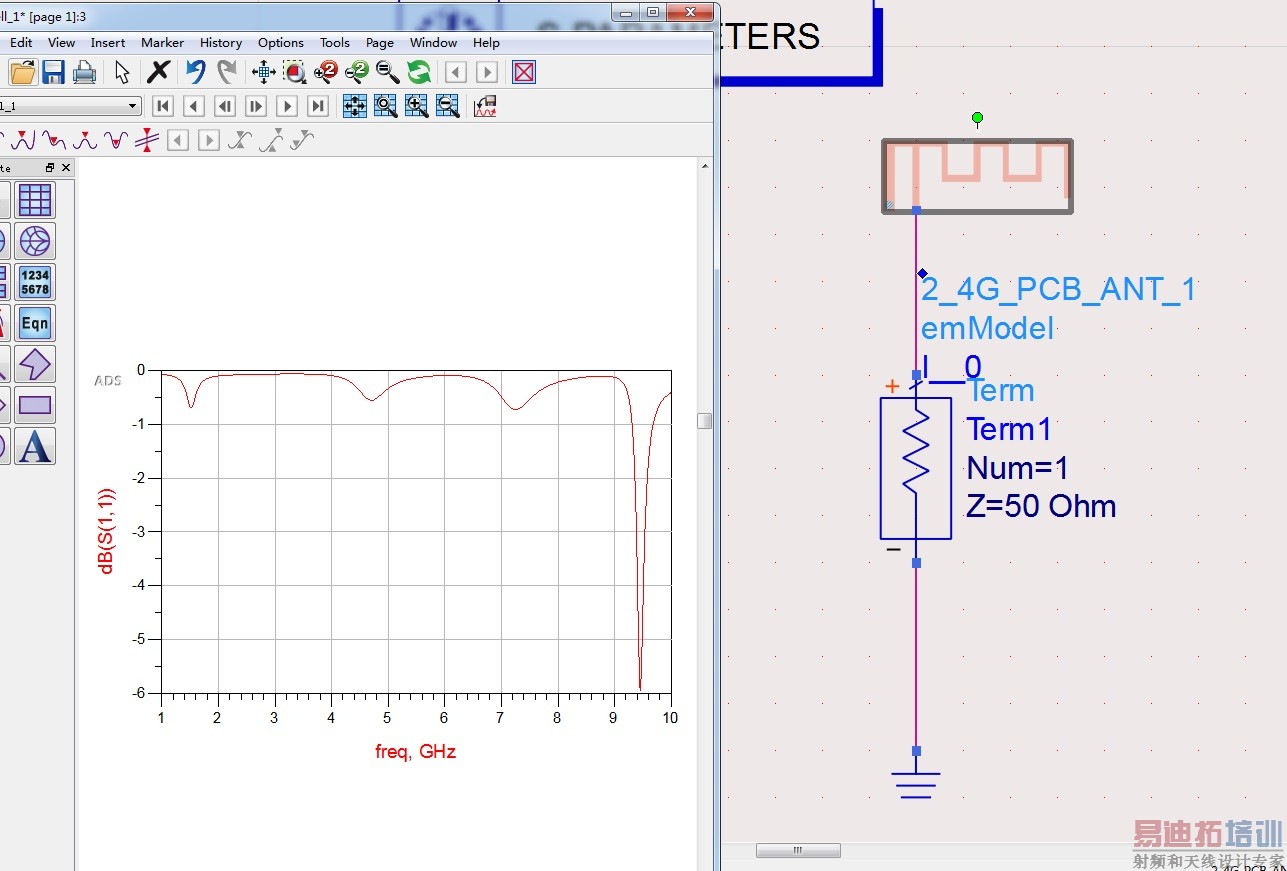

最后仿真完成
但这个是2.4G的天线啊,怎么到9点多G啊
这个PCB是我用过的啊,layout没问题的啊
画虎、画皮、难画骨。
多谢楼主的分享,很好的案例!
谢谢了,我这个用HFSS仿过,这个用ADS就是不会用,谢谢了
