功放联合仿真S21变为负数,问了两个老师都不知道原因
录入:edatop.com 点击:

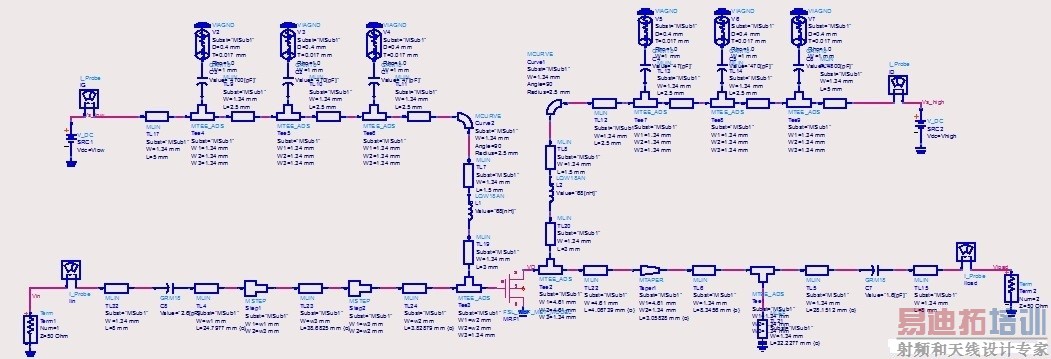

这是原理图

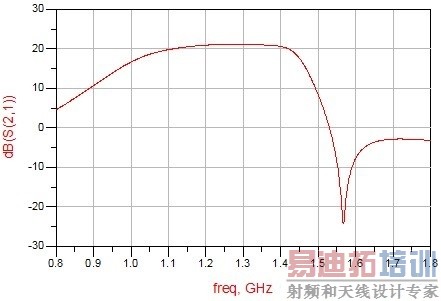

原理图仿真S21

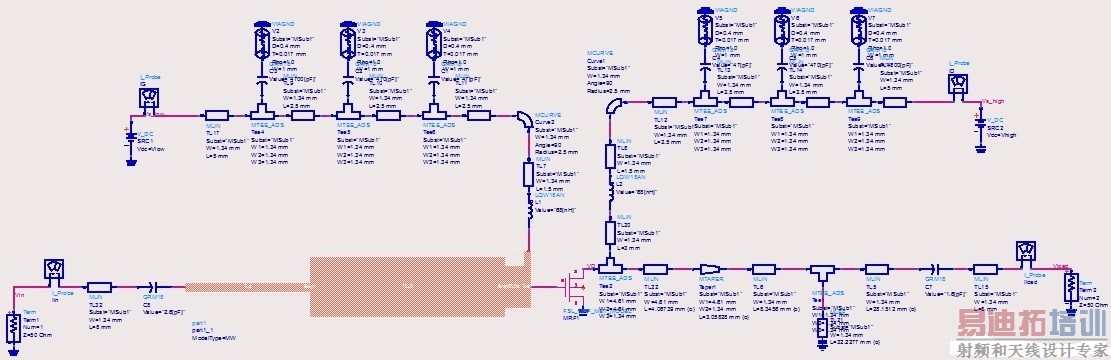

,将输入匹配换成版图

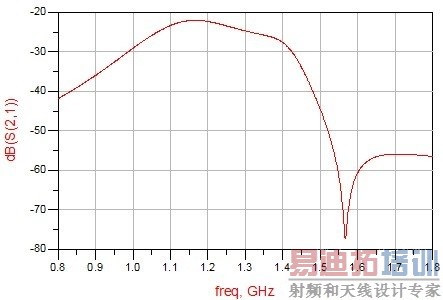

S21变成负数
原理图仿真S21
,将输入匹配换成版图
S21变成负数
用输入阻抗控件看看输入输出的阻抗还是不是你要的?

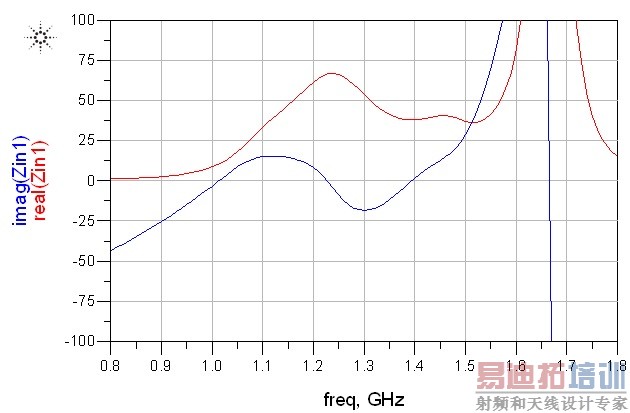

回复楼上,原理图仿真和联合仿真输入阻抗差别挺大的,这是原理图仿真的输入阻抗

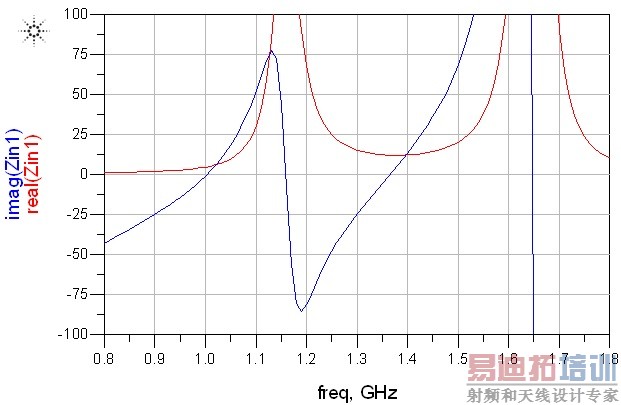

,这联合仿真的输入阻抗
在HMIC中 momentum 仿真时端口设置不一样 可能会结果差别很大
楼主,把你靠近晶体管输入端的端点,向版图面移动0.1mm试试。而且我功放设计时,从没有仿S21啊,有什么意义吗
