ADS仿开关线移相器，求教

开路状态: 电长度90、270、450...是电压最大的位置，取信号传递时这些点是最佳位置，取旁路滤绝信号时-电长度90是最佳点。
总长度设定后，弯折点的运用就有猫腻了...低频时物理长度没变、但是电长度是缩短的 ! 反之..电长度是变长的。(关键在集肤效应)

不懂!? 操作一下你的ADS schematic and Momentum... 就清楚了，如果你能的话。

恩恩，多谢，我的思路是先把每一条路总的电长度的度数定下来，再考虑弯折时怎么分配。
现在是驻波比比较大，拐角那个地方影响挺大的。
移相器中阻抗匹配的话一般用哪种方式呢

两路都设为50欧，但是二极管反偏电容大，驻波比不理想，是需要阻抗匹配吧

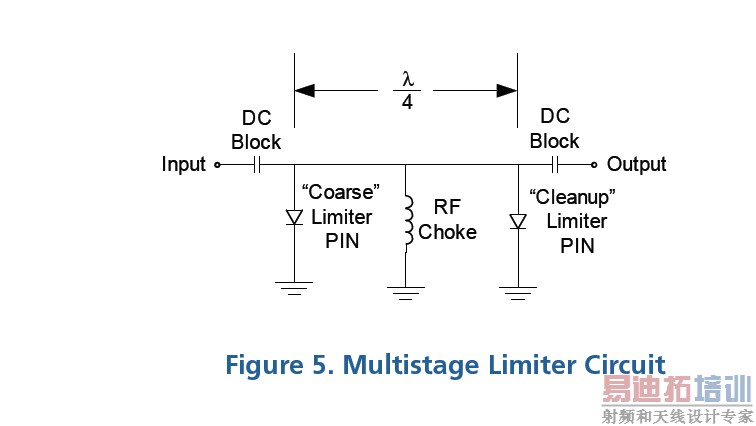

我想...波长对接电长度的意义你应该是很清晰的，所以我把重点放在二极管偏置的方法。这三个图例我截取自 Skyworks inc ofRF_Diode_Design_Guide。(你可以去下载完整版，不要被E文给难倒它其实没有那么难懂)
** 不要寄望我会解题、我只负责破题...
