PA的仿真问题

录入:edatop.com    点击:
做HB仿真时,为什么原理图中需要加MOS管的控件
(当然教程上是没有加的)
然而我若不加,仿真就出错,显示管子未定义

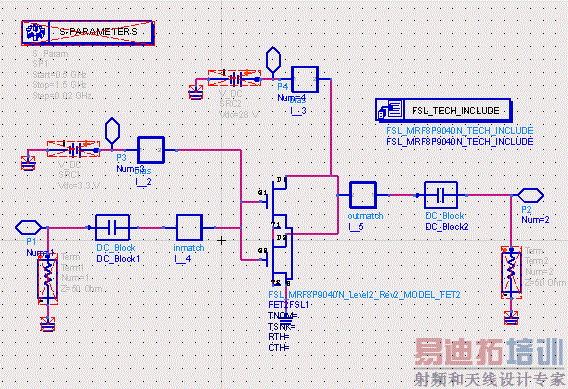

明明模型SCH1中已经包含了控件啊

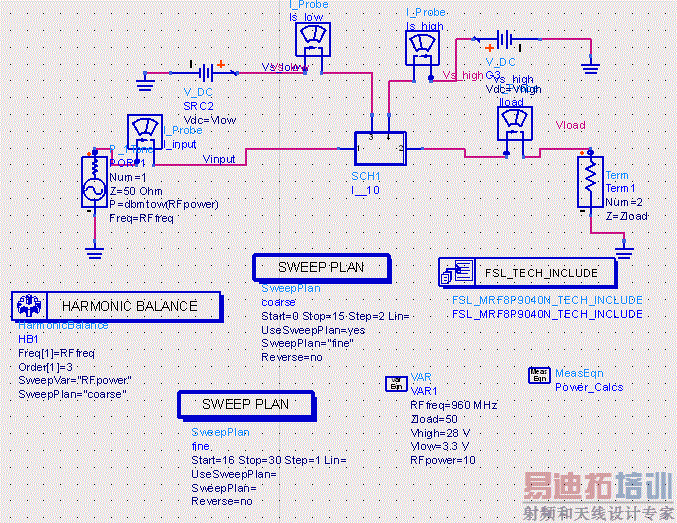

如下图

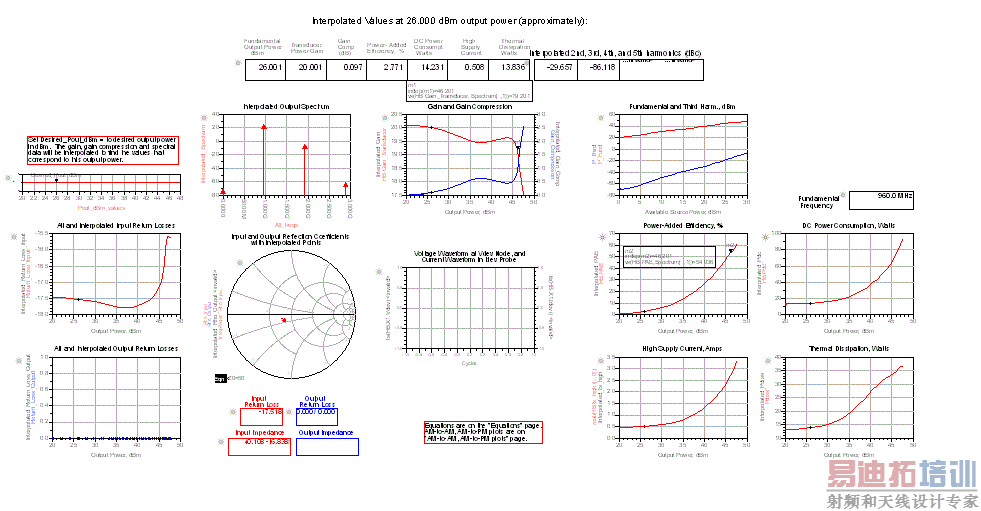

还有个问题,教程上用了谐波仿真模板,仿真结果如下

我把1楼的图复制到新建的原理图中仿真,

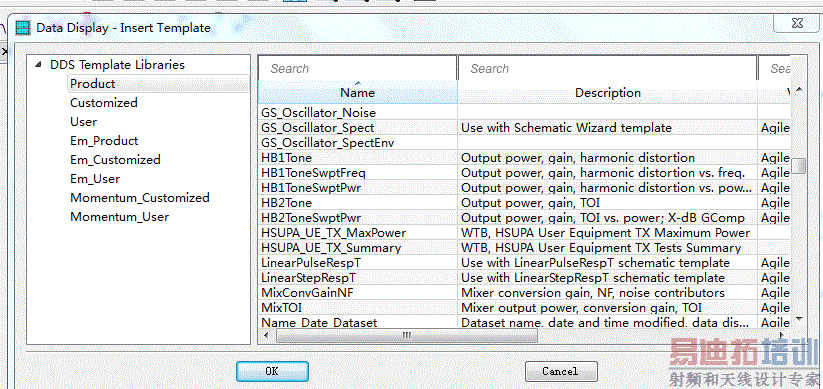

然后在结果显示窗口中插入模板,
却无法显示结果,这是为何?




你的谐波仿真教程在哪看的,能提供一下么

徐兴福ADS2011

书上还是有很多的细节问题需要处理的!管子的模型和控件必须加

SCH1中,那个控件不能打包到里面

申明:网友回复良莠不齐,仅供参考。如需专业帮助,请学习易迪拓培训专家讲授的ADS视频培训课程
