smith圆图在微带线阻抗匹配方向的具体配置,求指导
录入:edatop.com 点击:
问题:smith圆图在微带线阻抗匹配方向的具体配置,求指导,求交流
好奇中,好像好好的学习一些啊
你是不是该先把原理从书里先搞懂....如果物不能穷其理,妄学、妄用工具只是让你的道路更加崎岖而已!

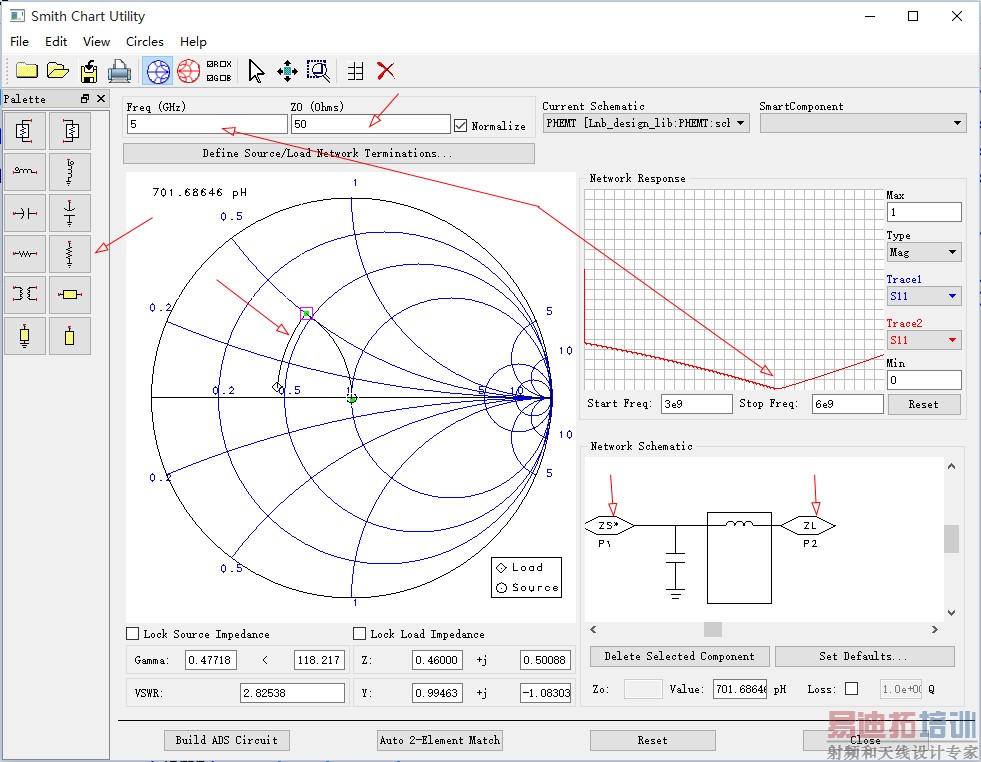

针对smith圆图,我是这样认为的:在smith圆图中通过圆弧线可以将两个端口连起来,是不是可以将这种状态理解为将两个端口联通了?进而在微带线设置中认识达到比较好的状态?求大神告知
我不是大神、也不会再教更细的....

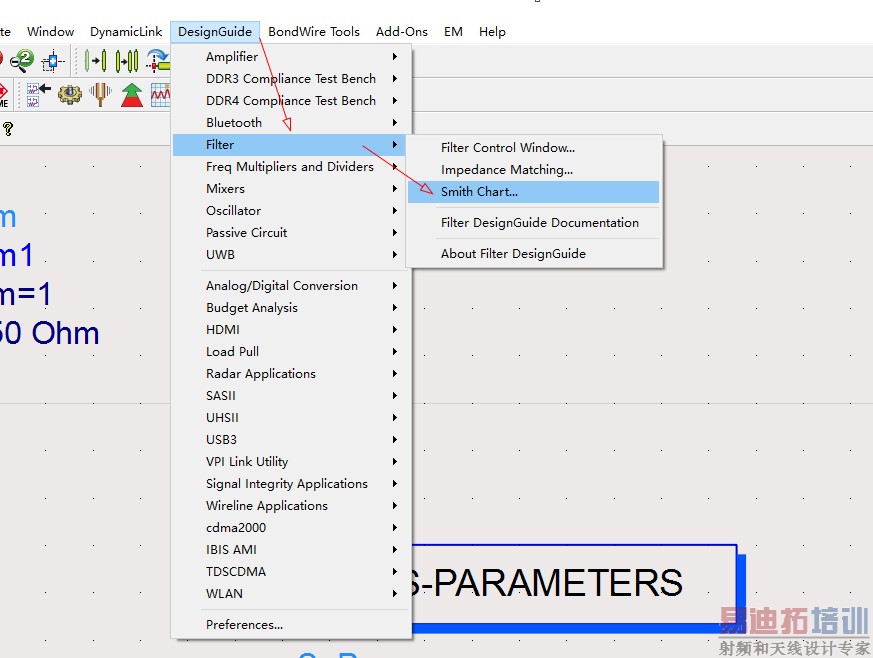

因为能在第二张图里面钻出来的话、你已经可以挤身高手之林了,让你的脑细胞动起来吧!
多谢大师的指点
你应该这样理解,你选取的smith图上的一点,所表征的就是从这一点看进所选取网络的输入阻抗,你用来连接两点的弧线表征了你从一个阻抗转化为另一阻抗所添加的阻抗或者导纳的大小。
