ADS中Broadband spice generator的使用

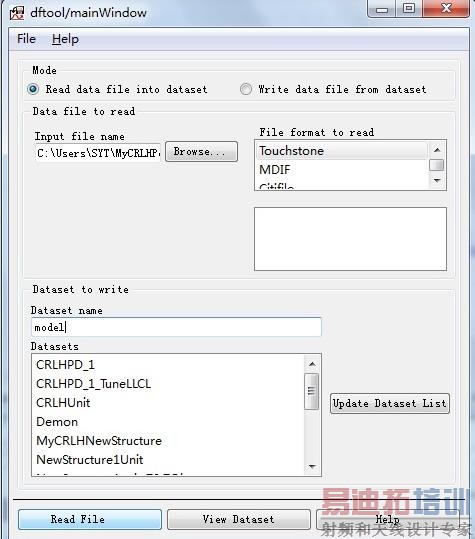

1.首先读取一个利用hfss等全波仿真软件得到的S参数文件sNp，



2.然后用datadisplay打开，得到相应的曲线

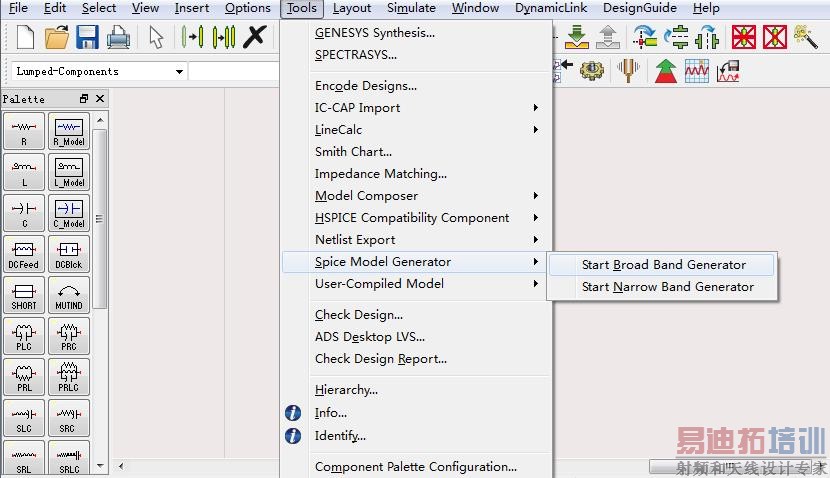

3.在原理图中选择Broadband spice generator



4.输入文件就选择我们刚刚从S参数得到的曲线

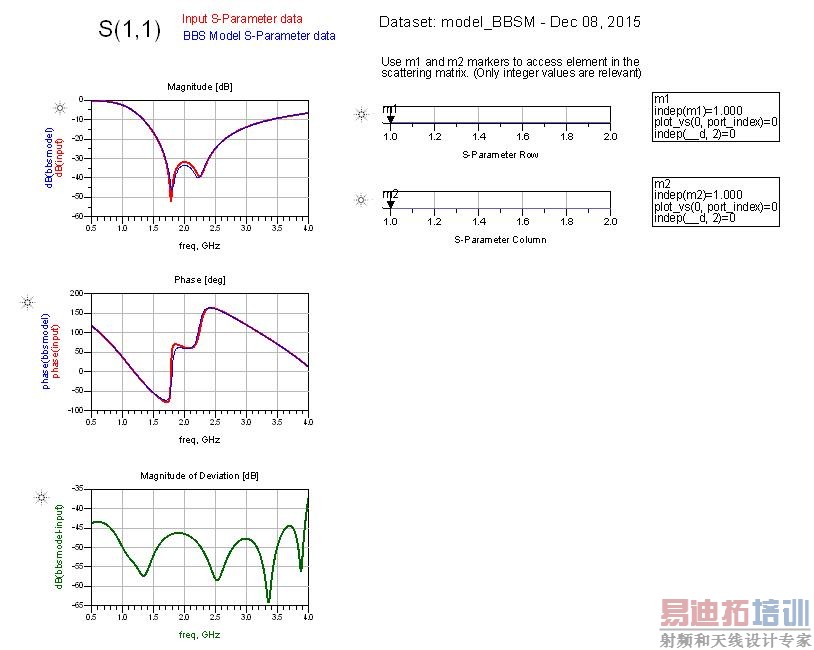

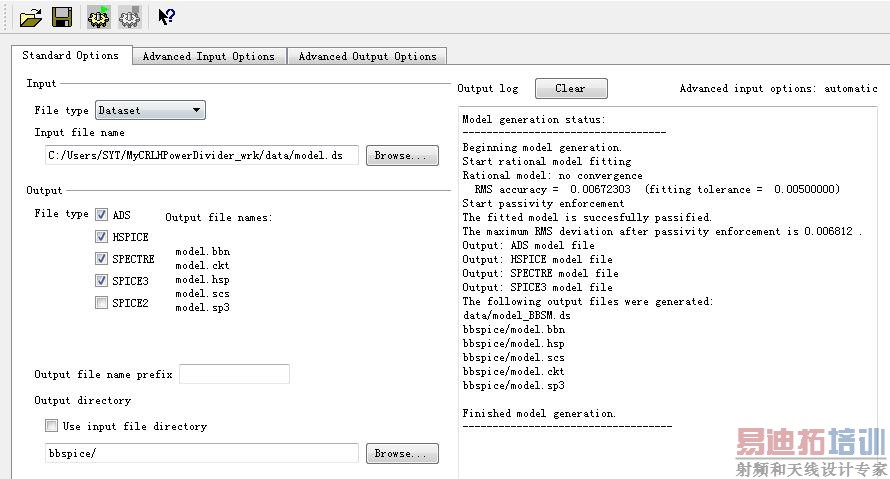

5.运行得到结果



我的疑问在于这个生成的文件是否只是说能直接用到其他的电路仿真中，而不是说生成了一个等效电路呢？这个得到的spice电路模型在哪儿呢？

如果你想要做的是 RLGC ? 元件的线路与数值藏在*.Ckt or *.sp3的文件里(使用文字编辑器打开)
他看起来是这样的语法:
node12C=0.5e-12
node23L=2.7e-9
node20R= 100
************************
这里面说明了接法、元件属性、数值...(一般的通则是在0-500MHz、500-1000MHz之内有效，所谓的Narrow band是也)
你还需要注意两件事:

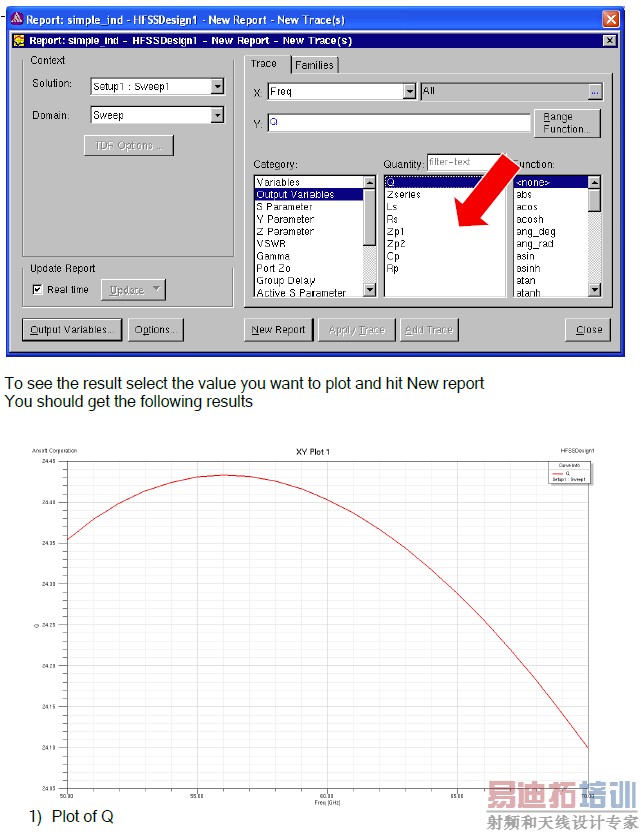

1-.导出spice mode中的R、L、C 这在HFSS中就可以办到不需要外求。
2-.要求出RLGC的线路组成与元件值不适合在Broad Band做，因为R、L、C会有自身谐振点的问题，那就是R非R、L非L、C非C (在某些频段的前后，不在是你从spice mode里取出的那个值)，正确的做法应该是采用Narrow Band。



当然...有更细致的做法:

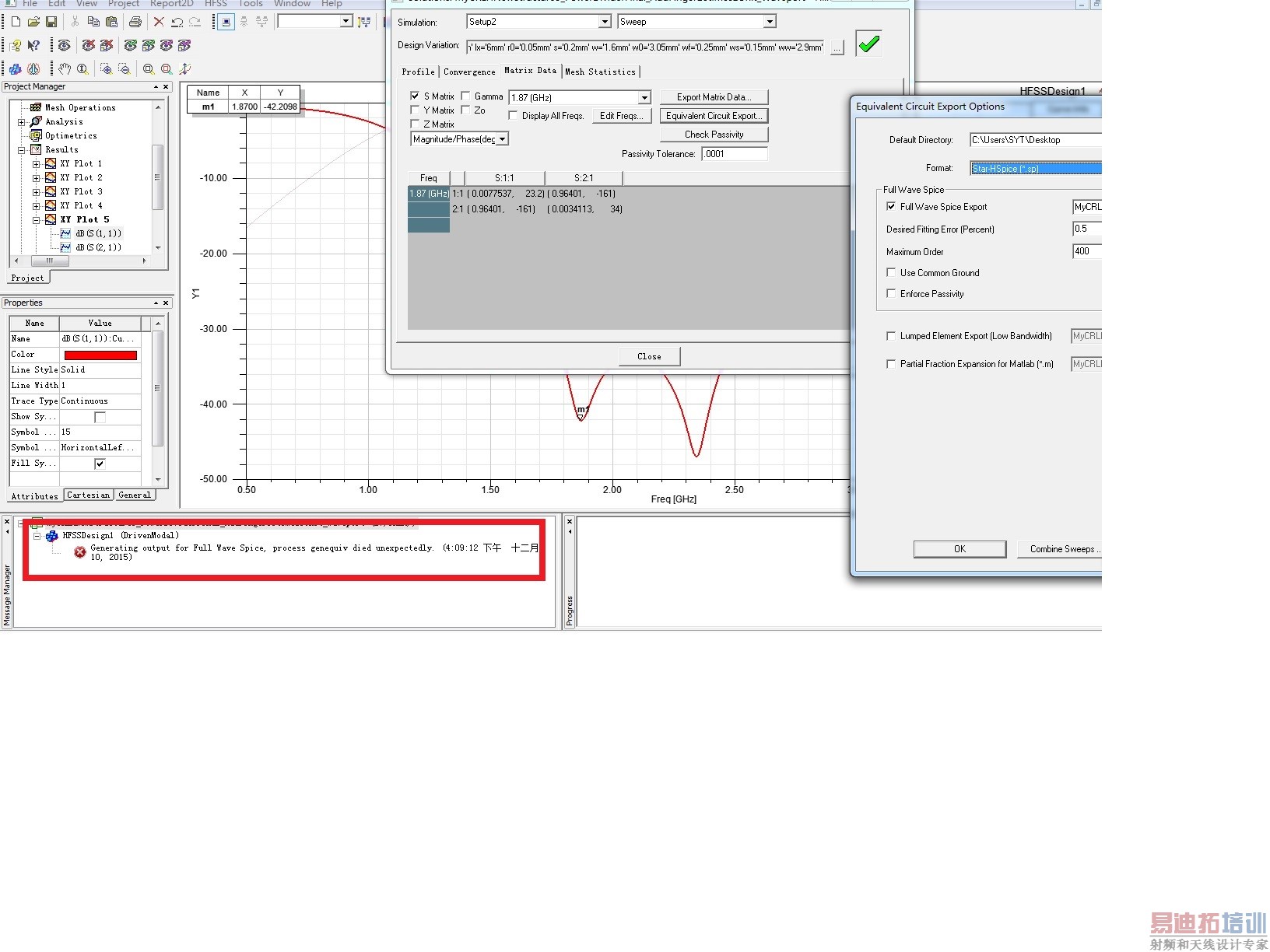

待会再看看窄带的问题为啥用hfss导出的时候报错呢 - -
