ADS二极管混频设置为本振为大信号问题
录入:edatop.com 点击:

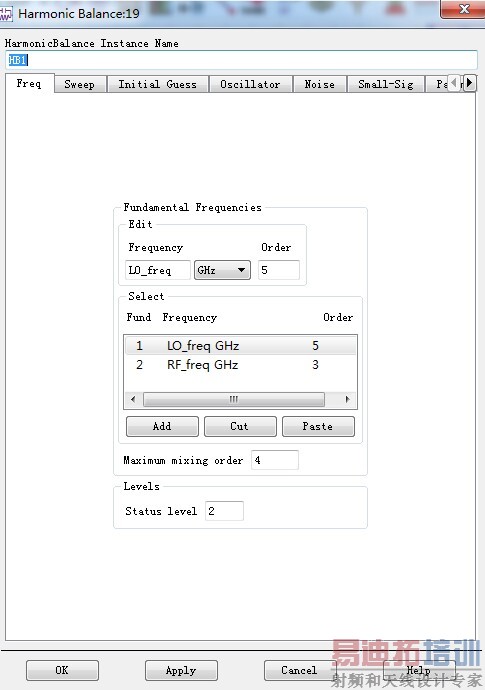

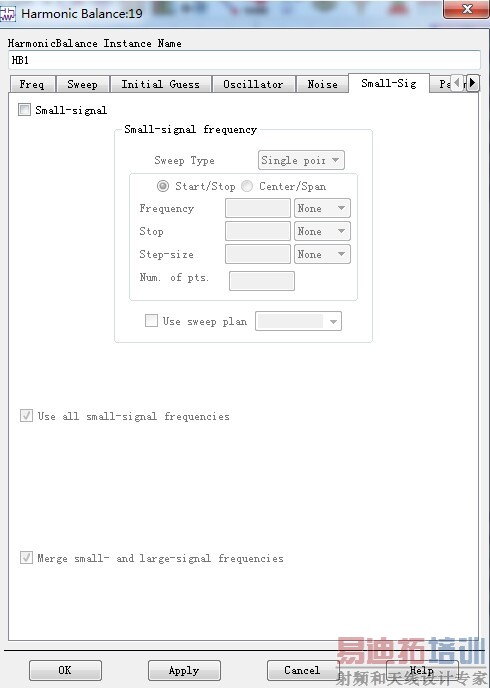

请问如何在HB谐波仿真下将LO设置为大信号,RF设置为小信号。
问题描述:
大信号模型是二极管在不同输入功率下呈现不同阻抗值,比如二极管的等效电路里面六个参量Lp、Cp、Cb、Rs、Cj、Rj,如果在小信号下,混频时,二极管输入阻抗的值一般是固定的,但是在本振为大信号模型下,后两个非线性参数寄生电容Cj、寄生电阻Rj会应该随着不同的输入功率而发生变化。目前不管我怎样变化功率值,二极管阻抗都不变,请问了解的朋友该怎样设置?
问题描述:
大信号模型是二极管在不同输入功率下呈现不同阻抗值,比如二极管的等效电路里面六个参量Lp、Cp、Cb、Rs、Cj、Rj,如果在小信号下,混频时,二极管输入阻抗的值一般是固定的,但是在本振为大信号模型下,后两个非线性参数寄生电容Cj、寄生电阻Rj会应该随着不同的输入功率而发生变化。目前不管我怎样变化功率值,二极管阻抗都不变,请问了解的朋友该怎样设置?
申明:网友回复良莠不齐,仅供参考。如需专业帮助,请学习易迪拓培训专家讲授的ADS视频培训课程。
