ADS2011 symbol导入原理图优化报错
In design `coupler_lib:cell_3:schematic':
The instance `X1' has 4 pins, but the view `coupler_lib:cell_2:schematic' has 0 pins.

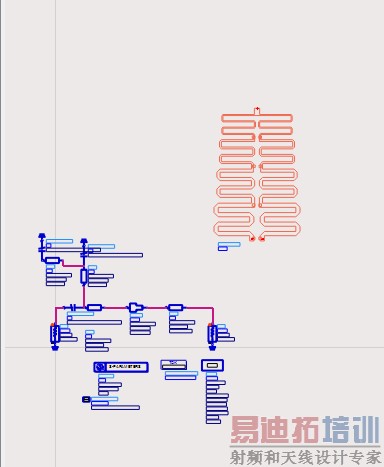

我先从layput导出symbol,再拖入新建的原理图(新建了cell3)想进行优化,然后就出现了上述错误。求论坛高手指导一下问题出在哪里呢
FEM做完后...是不是落了这个动作!?
我都没有中间这些步骤。谢谢这位大哥,我照着你的步骤再做一遍
我照着您的步骤重新试了一遍还是出现同样的错误:

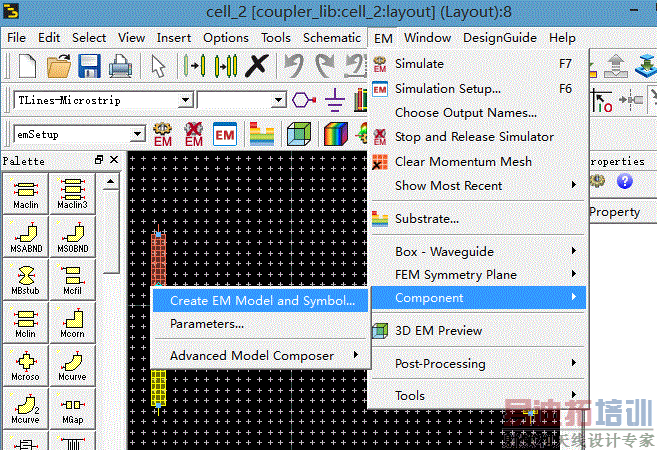

1.create symbol(在layout所在的cell2里生成)

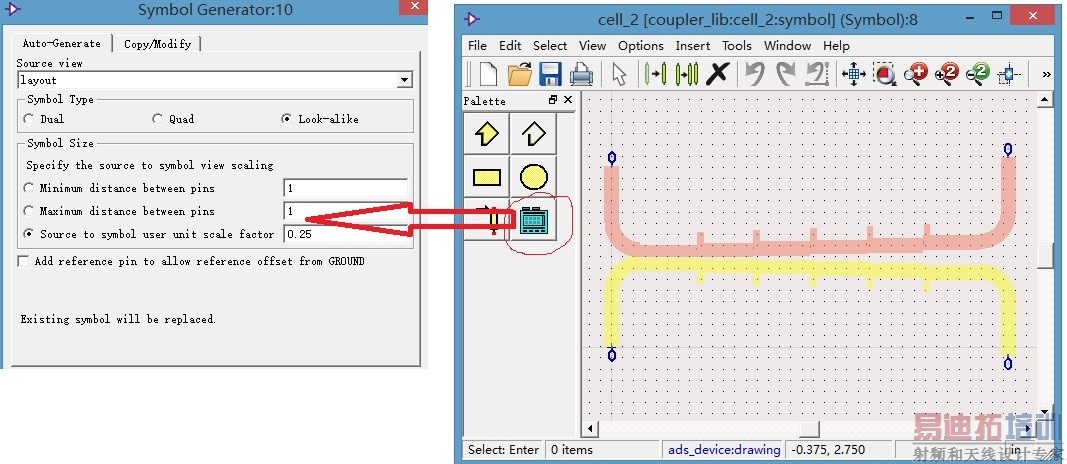

2.生成完毕后开始设置symbol

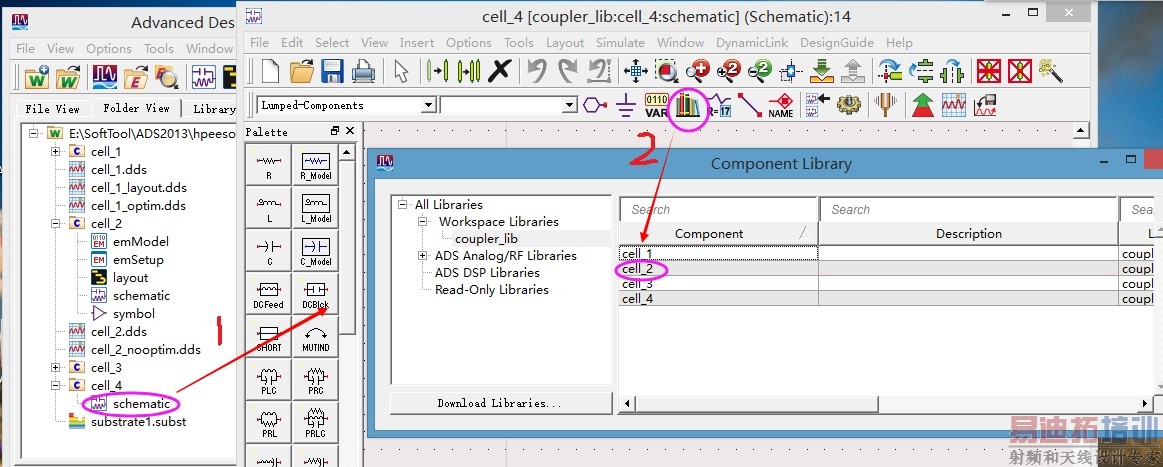

3.新建原理图用于优化(放在cell4里),将刚才cell2中的symbol拖进来

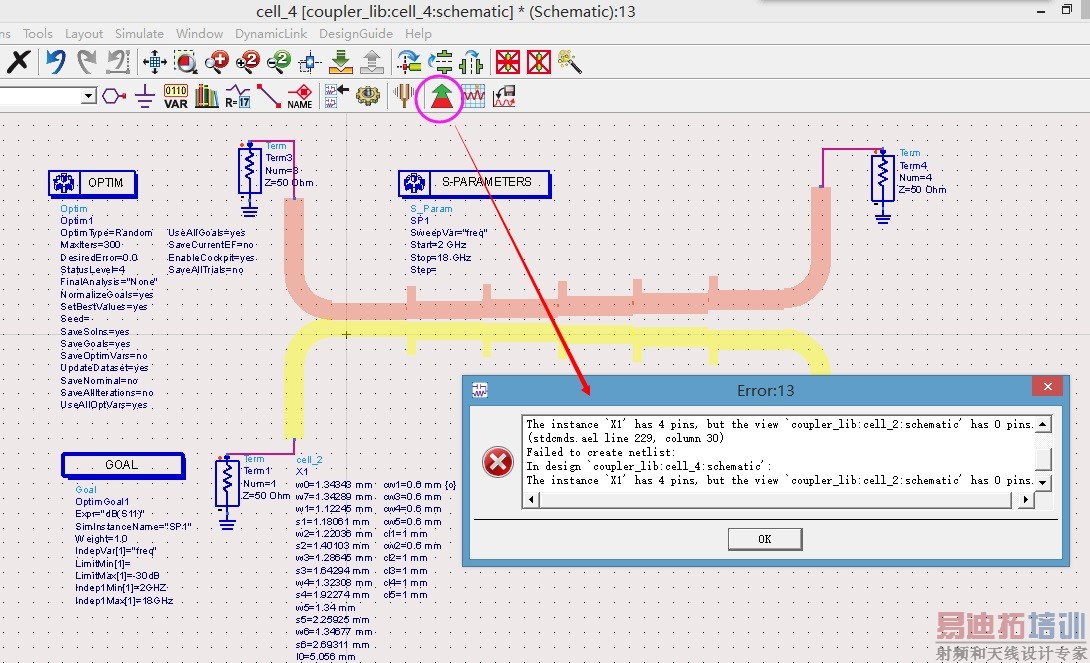

4.原理图模块完善后开始优化,然后继续报错:
ADS2011应该不需要如此复杂了,可能是你的操作顺序有误所致。

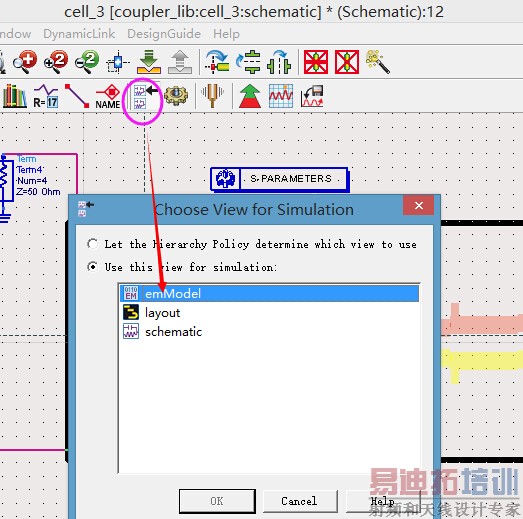

感谢回复,我又问过也查过,有人表示像下图这样选成emModel就可以解决。但是我这样做了之后,不论是直接simulate,还是进行优化都会卡死在running状态,(比如优化number of iteration设置200,他虽然不报错但是进度条一直处于0/200的状态,就是说压根没在优化);而如果选成layout,那么不报错也似乎进行仿真,但是结果完全是错的
我发现是因为仿真时间太长了(应该选择emModel),它仅仅simulate就用了大概4min吧,这样的时间是不是太长了。
可能我太久没用2011了吧,EMmodel 是含括了sparameter的!你最后的方法EMmodel并不是版图模样时才用的。
那个方式是emModel来自EMPro时才用的!
但是在那个界面,选择让软件自己判断模式,就会报错,只能选择emModel,然而这种非常慢,我刚才发现10多分钟过去了,优化只完成1/200
这种速度是不是不正常啊
应该是使用优化模板、参数的问题...试著先单纯一点不要优化模板,直接一般的联合仿真看正不正常!?
直接的联合仿真是不是把优化空间失效,然后点击齿轮状的simulation?那个我试过少说也有5分钟,所以我开始才以为它并没有在运算。
