ADS layout建模仿真端口设置
录入:edatop.com 点击:

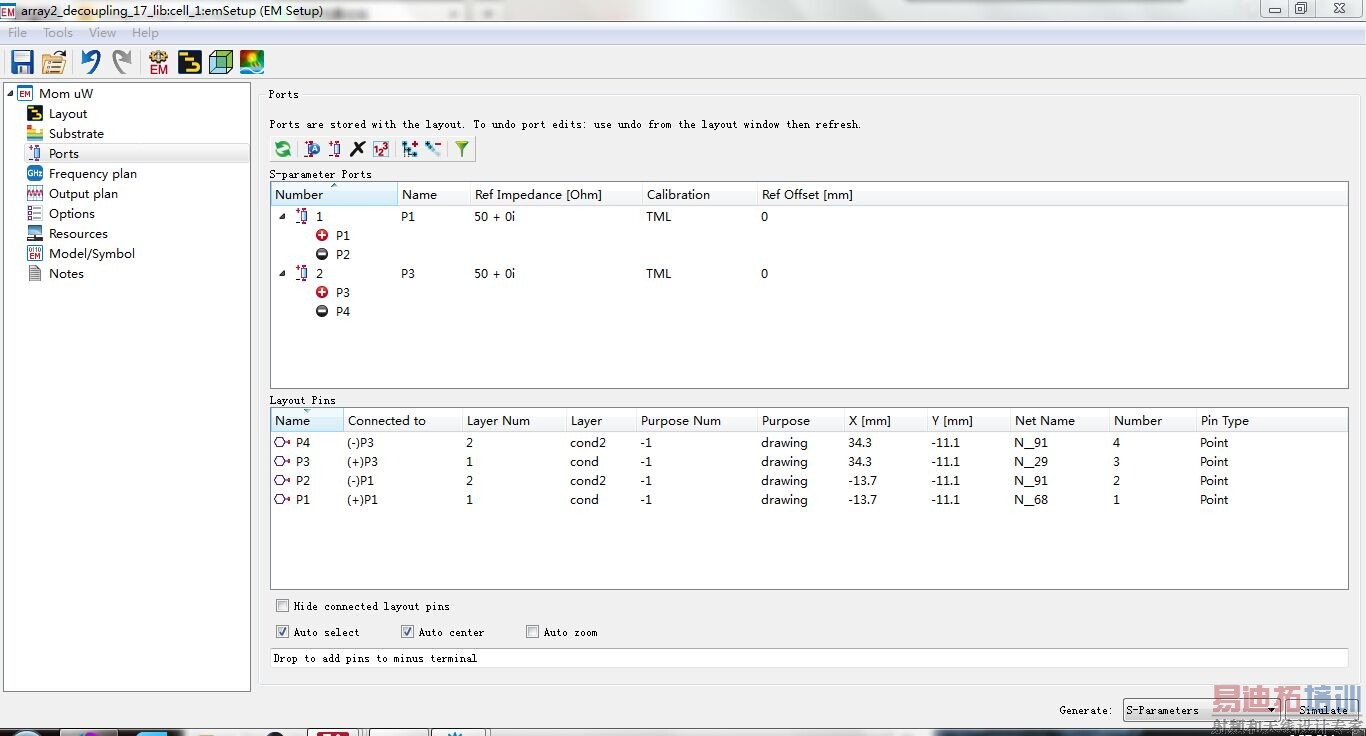

本人在用ADS layout建模仿真一个双端口天线,端口设置如下
simulate之后出现问题如下
--- ERROR ---------------------------------------------------------------------
A calibrated pin must not be positioned on an
edge on which other pins are positioned.
(Using a single calibrated pin simultaneously in
several ports is also invalid in this respect.)
The pins involved are "P2" and "P4".
-------------------------------------------------------------------------------
请教大神们怎么解
simulate之后出现问题如下
--- ERROR ---------------------------------------------------------------------
A calibrated pin must not be positioned on an
edge on which other pins are positioned.
(Using a single calibrated pin simultaneously in
several ports is also invalid in this respect.)
The pins involved are "P2" and "P4".
-------------------------------------------------------------------------------
请教大神们怎么解
图嘞!?差分接入?单端接入?
大师,我把端口的图加上了,还请指教
你的全图有这么秘密吗?既然你只能漏小脚,我还是看不懂!我怕给错药让你药到命除了。
大师啊,不是我的东西不敢乱露啊,而且愚认为跟模型木有太大关系呀,跟仿真控制的设置有关系呀,大师啊,求普渡众生呀
大师啊,不是我的东西不敢乱露啊,而且愚认为跟模型木有太大关系呀,跟仿真控制的设置有关系呀,大师啊,求普渡众生呀
最大的原因可能是 Signal / Ground 在同一终点(平面边界),而你又将它们全设成ADS Momentum 的edge port = 缺省(waveport),形成波导端口重复错误!
试试:
1-. 将所有端口1、2、3、4 全移至导体层内(即使是0.1mm,也不要放在边缘上)
2-. 端口的设置,个人建议1、2是信号 +,3、4是地 - ,所以P1是 1+/3-、P2是2+ / 4-、以便后处理时S11、S21、S12、S22不会混淆!
以上皆属虚构,如有雷同?纯属误会。
真的是酱紫的啊,大师果然不同凡响,膜拜
不过还想弱弱的问一下ADS Momentum的port可以像HFSS、CST内样可选择的设置成waveport、lumped port ...么
不能!它只能由你的放置方式来决定。(是你要遵守软件的规定)!
