求教高手,ADS中如何仿真共面波导,在仿真时需加入信号Port和参考地Port,而这两种Port无法共面,微带线仿真信号Port和参考地Port在不同的金属层,共面波导上下两层金属层均有地,该怎么办?

终于知道全球最大的局域网所造成的伤害有多大了吧?这个知识与作法很早以前从 ADS 2008开始就已经有视讯教程放在Agilent的网站上,但是它所在的网域后缀名是 agilent.com.tw ! 所以本地是无缘学习的。(但本地有少数微波论坛有获取到一些在分享)
到了ADS 2010开始,这个port 设置作法又变了!Agilent 又做了一次视讯教程,这次连其它的视讯教程都放上了youtube,局域网的网民又再一次无缘学习。
换了keysight之后,之前的3次视讯教程都还是被保留下来,但是...这次不知 keysight是不是故意的!?它把这些无论是文字的或是视讯的资讯放上了dropbox ! 局域网的网民当然就更上不了了。

好了,废话不说了...你的ADS版本!? 上面说了2009U1之前和2010之后,在momentum里有不同的作法。

赞,2010之后,2014的。求指导!

这是第一种作法:信号跟GND 有限、且信号传输线端口不在板边缘。(为适配各种实际会发生的端口设置状况,有相对的作法,例如:gnd 无限大或是信号层大于GND....)

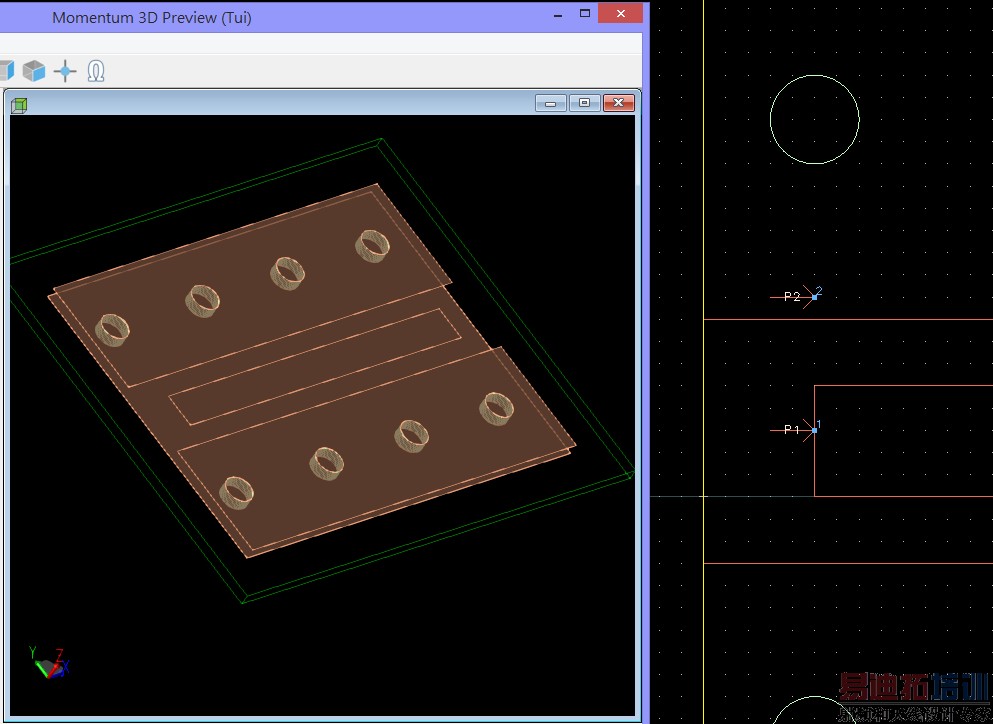

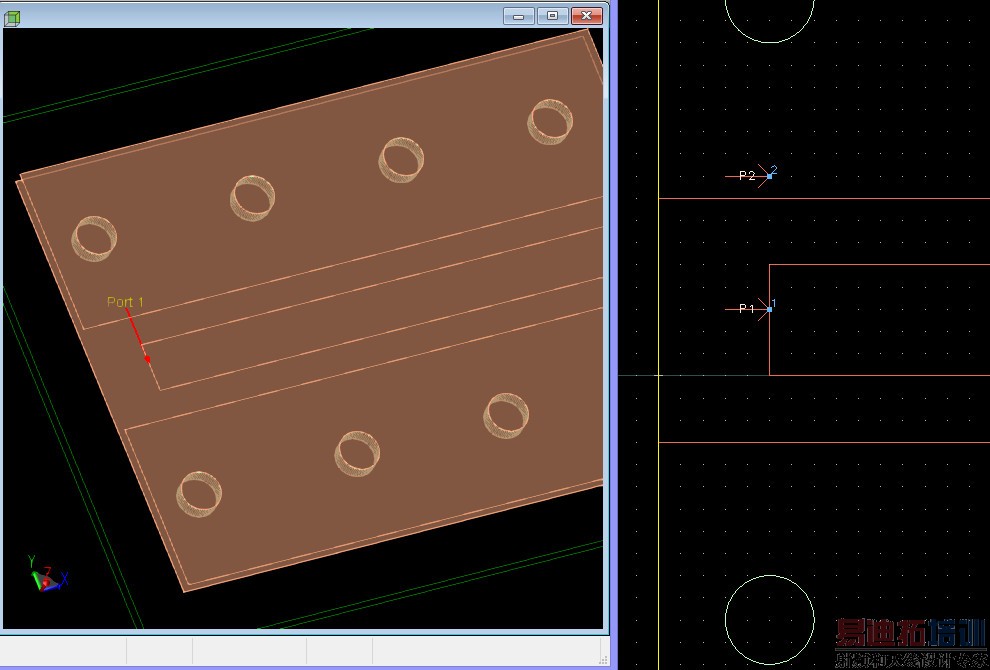

画好版图后,P1、P2在同一面

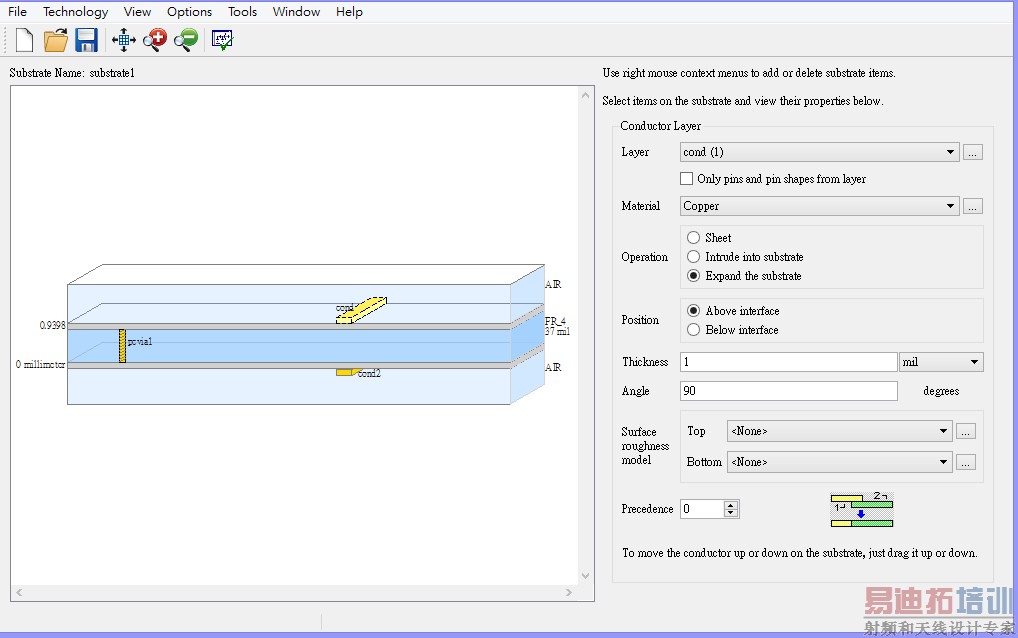

**在此之前要先把EM板层设置做好!调出Port list edit



鼠标右键按著别放,拖拉过去--到位后放掉鼠标右键

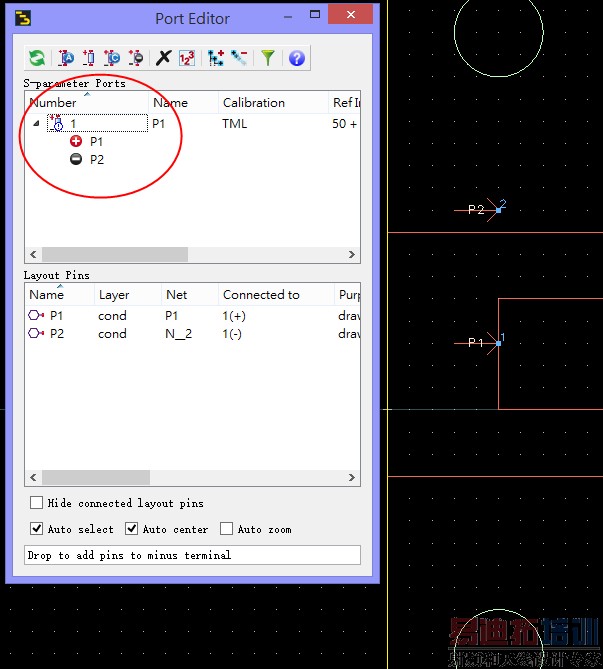

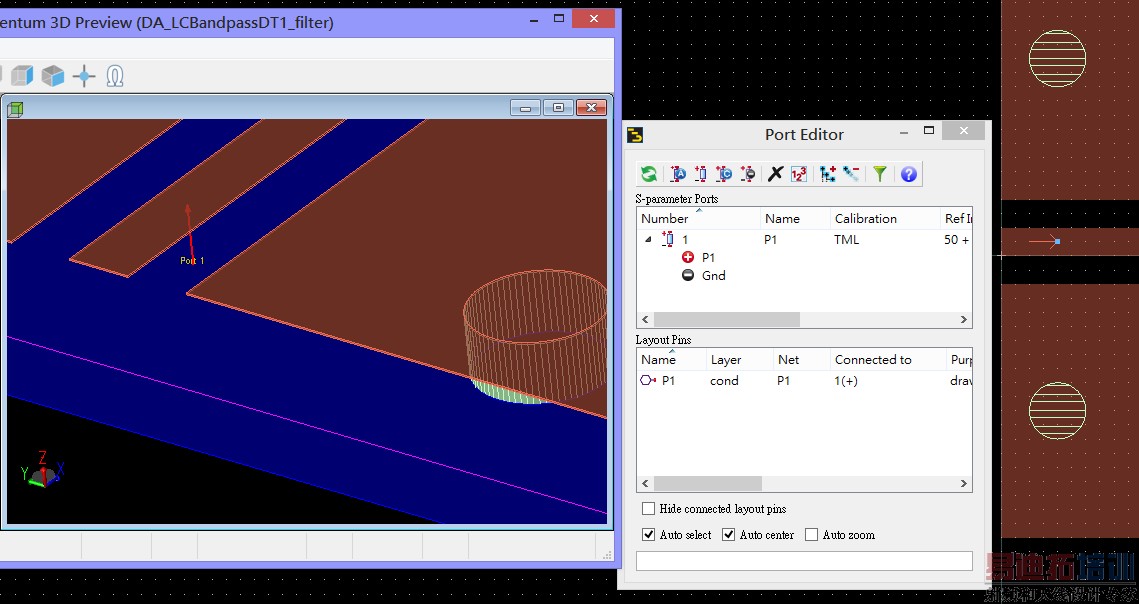

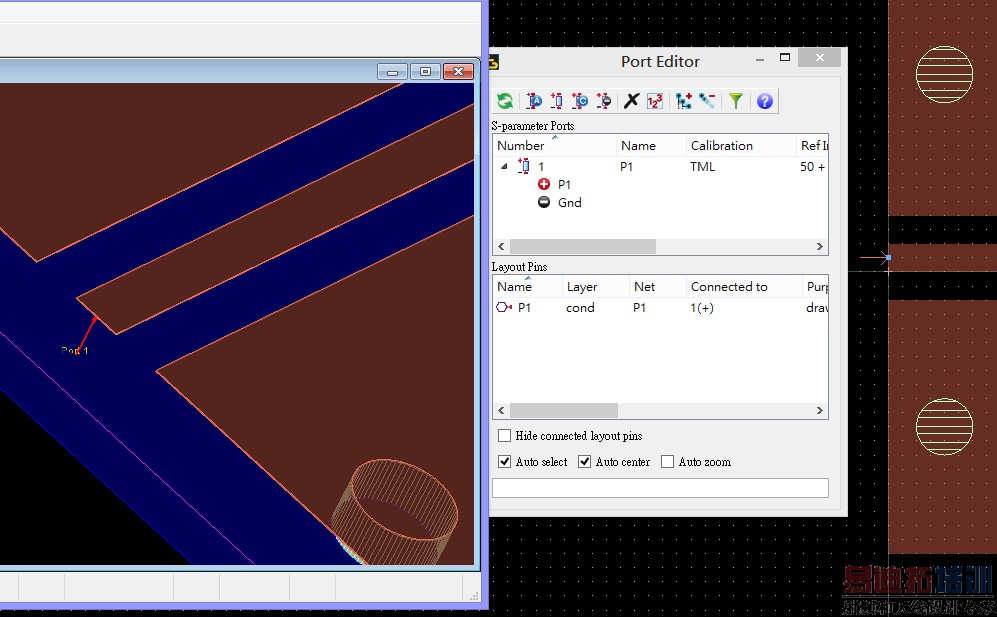

变成一个合成的P1 (这就是端口)

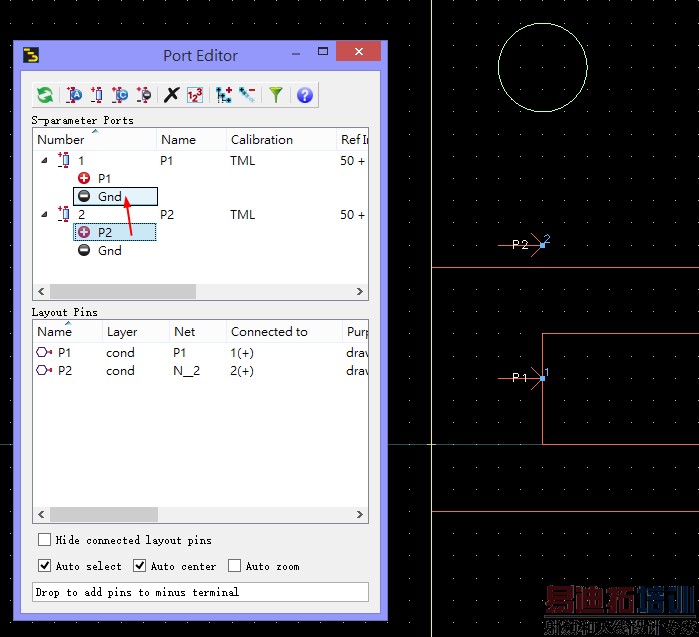

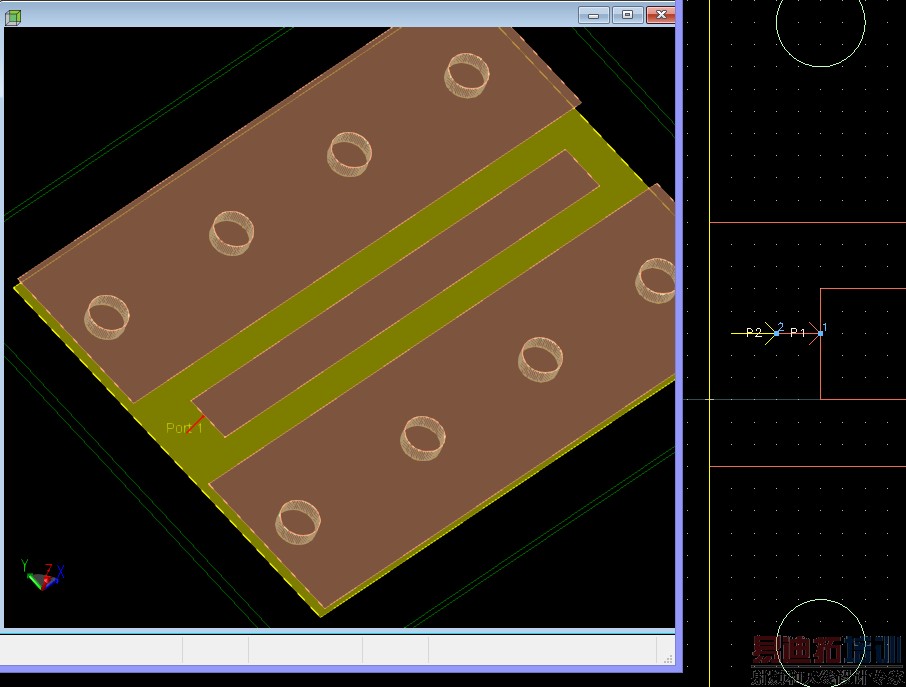

P1、P2在同一层面的完成图

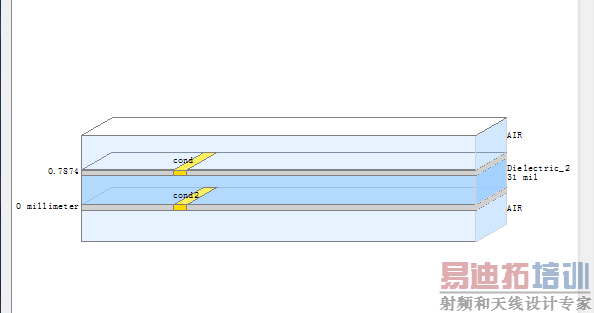

P1在上层、P2在下层



完毕!收工。

谢谢!

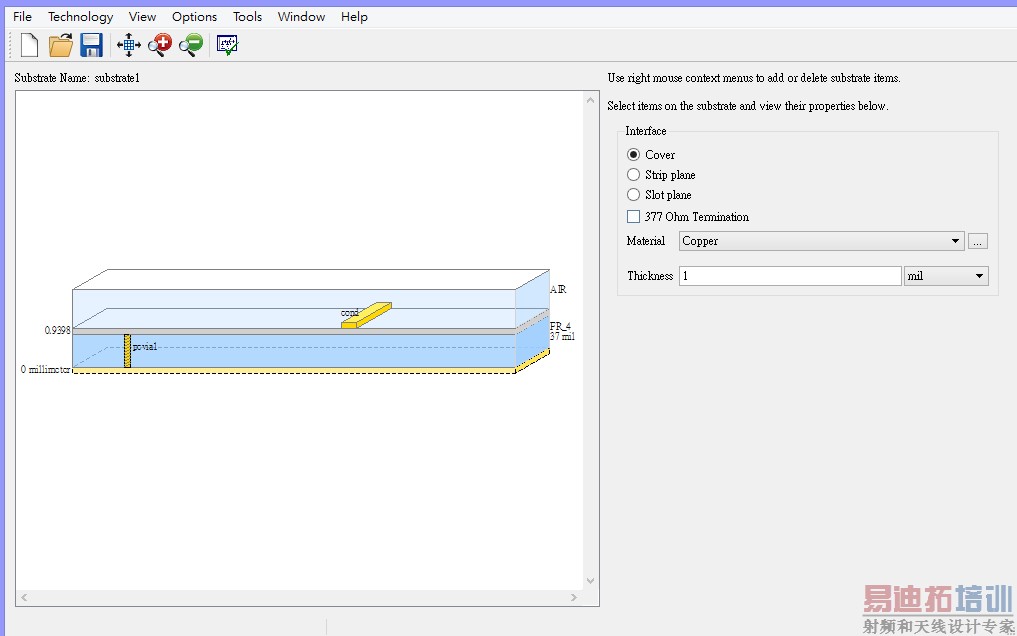

我想问,你的设置中,介质是这样的吗



还有,下面两张图中的port2是如何设置,不用设置到边缘上




是的,但有一点小不同!!是有厚度滴...



这一个则是底层铺铜(gnd 无限大)


当gnd为无限大时...参考地-gnd就自行处理了,无论是在不在边缘。





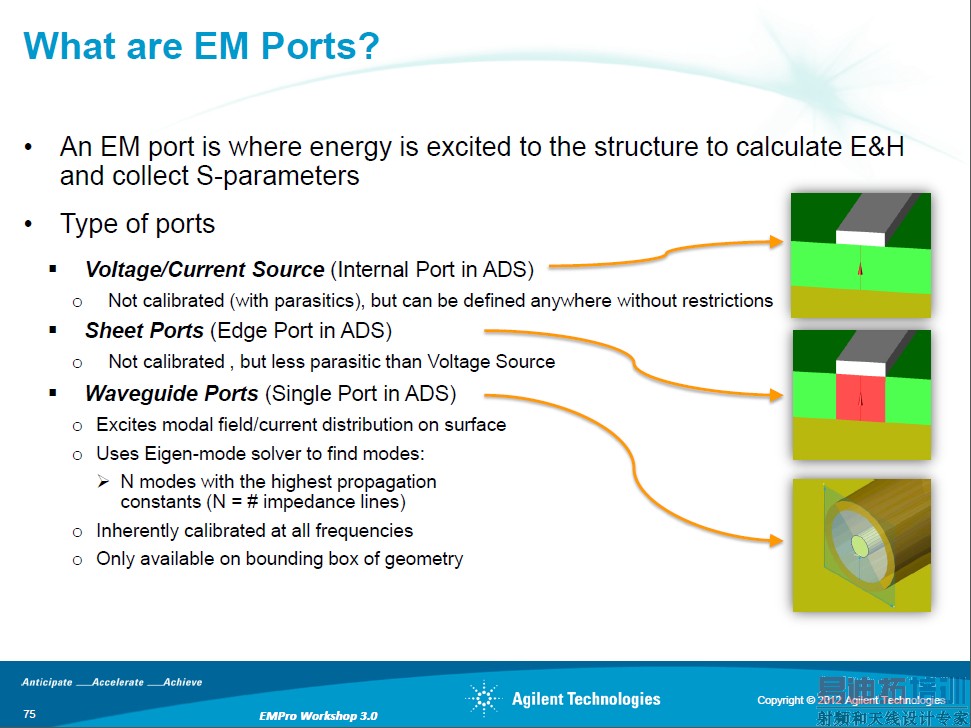

端口的对比意义。



工具是死的、人是活的。
*** 你是不是也想自觉的汇款到我帐户里呀!?问题有点多喔?

路过,学习...........

路过 学习
