ADS2011微带线仿真 版图原理图仿真结果区别很大
录入:edatop.com 点击:
用FR4介质基板(Er=4.4,tan$=0.02,h=1.6mm)在ADS中设计一个工作在2.4Ghz的矩形贴片微带天线,馈电方式采用微带馈电。
经计算,对于2.4Ghz的矩形微带天线,贴片的长度L=3cm,宽度W=2.5cm。
具体步骤如下:
1. 在ADS Layout中画好矩形贴片,并进行仿真。
2.将仿真结果生成S1P文件,代入原理图,进行匹配调整。
3.将原理图仿真的匹配微带数据代入ADS Layout。仿真结果如下:
5.版图仿真与原理图仿真差距太大,这是不是哪的设置有问题?然后我将匹配微带线进行了重新调整(不理睬原理图仿真结果)。改变匹配微带线的长度和宽度。L=11.5mm,W=0.6mm.仿真结果如下:
改过之后发现符合好了点,求大神指点一二,看看我那设置的有问题,差距有这么大吗?
仿真原理图和Layout文件在附件中,可以下载看一看。指点一下。
附件: Patch_antenna_wrk.zip (329 K)
经计算,对于2.4Ghz的矩形微带天线,贴片的长度L=3cm,宽度W=2.5cm。
具体步骤如下:
1. 在ADS Layout中画好矩形贴片,并进行仿真。
2.将仿真结果生成S1P文件,代入原理图,进行匹配调整。
3.将原理图仿真的匹配微带数据代入ADS Layout。仿真结果如下:
5.版图仿真与原理图仿真差距太大,这是不是哪的设置有问题?然后我将匹配微带线进行了重新调整(不理睬原理图仿真结果)。改变匹配微带线的长度和宽度。L=11.5mm,W=0.6mm.仿真结果如下:
改过之后发现符合好了点,求大神指点一二,看看我那设置的有问题,差距有这么大吗?
仿真原理图和Layout文件在附件中,可以下载看一看。指点一下。
附件: Patch_antenna_wrk.zip (329 K)

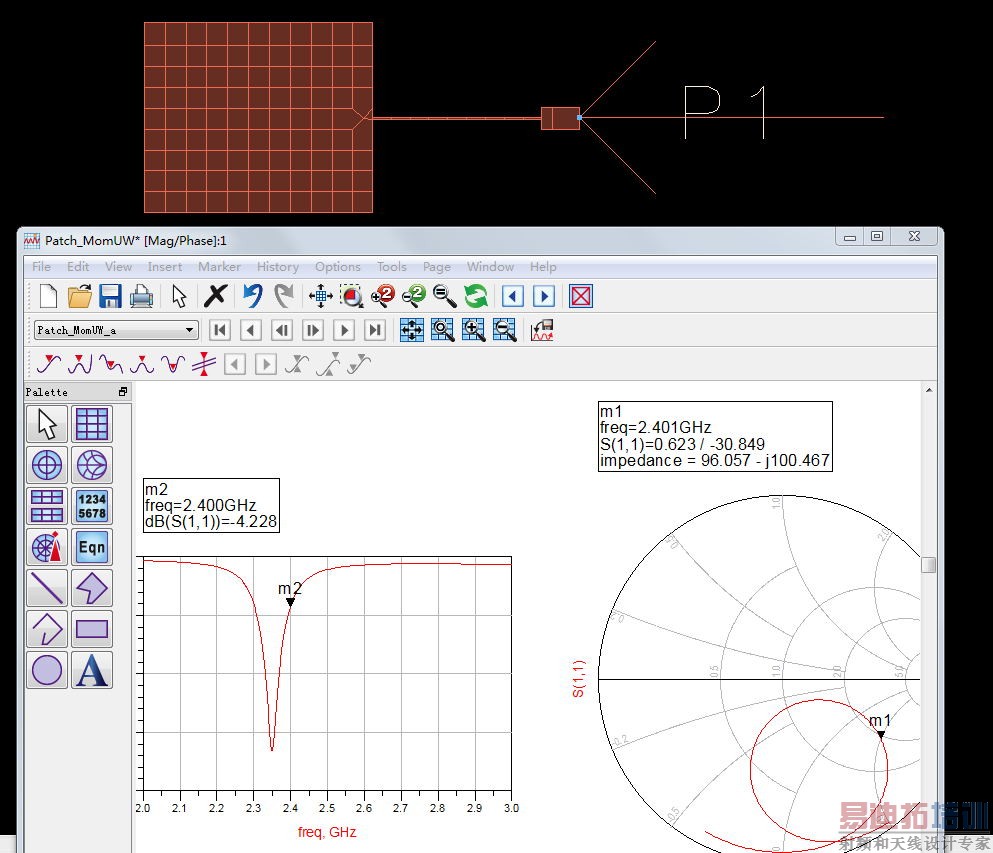

错不在软件,是"人"的问题!这表示你还需要加把劲!

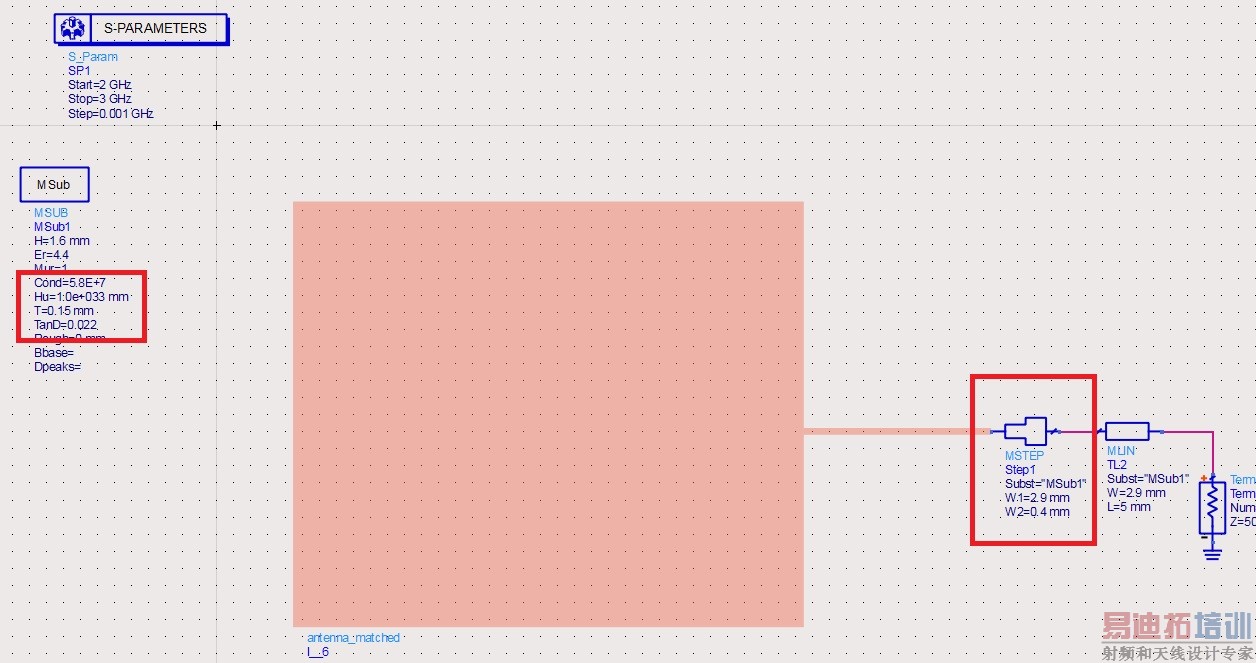

以下这些细节是你该深入去理解的(如果只是毕设!?那就不必了)
先谢谢你了,能不能把你仿真的文件发给我或者上传,我想仔细看看你的设置和我的设置的不同点,现在就仅仅发现Layout中Cu的电导率和原理图上的有差别。

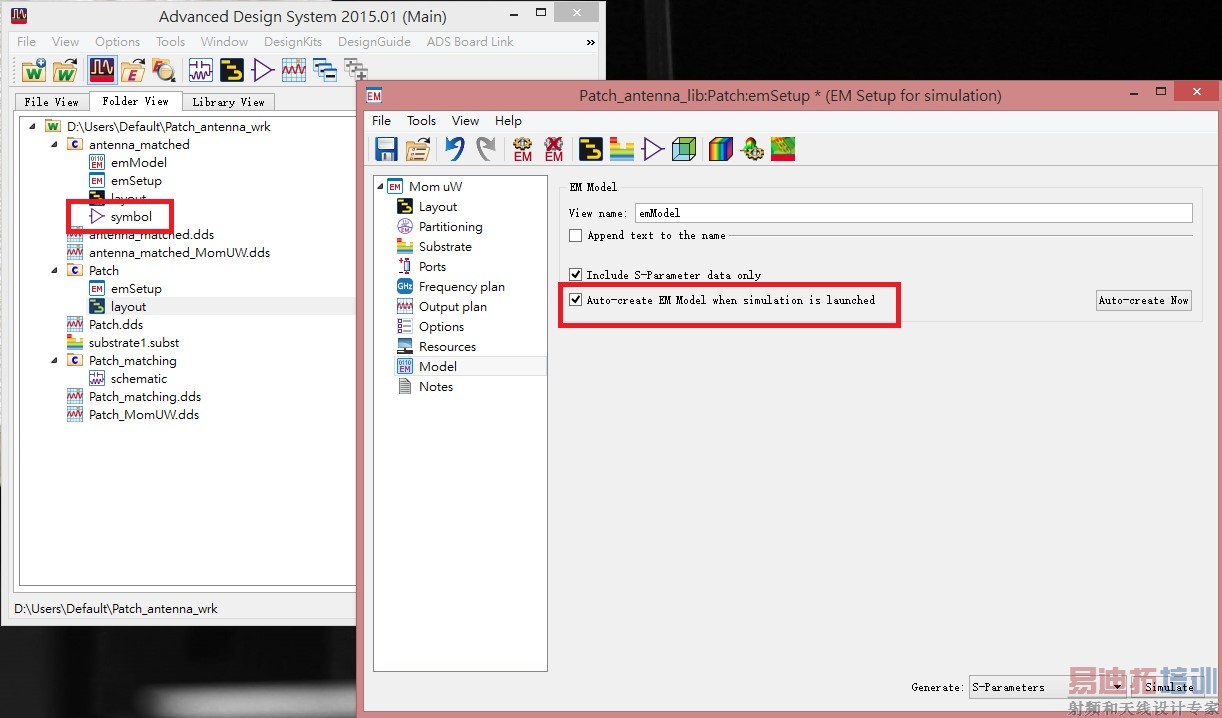

最大的差别是,你引入的 *s1p data item是错的!(也就是我第三张图片的意义,它在确保你引入的*s1p一直是正确的,同时可以免去使用data item控件的使用,一举数得!这是Agilent ADS的进化,不是我的原创。)
