初学者询问设计滤波器如何将集总变分布参数

录入：edatop.com 点击：

最近在学习用ADS仿真滤波器，目前LC的原理图已经有了但是频率有点高需要转换成分布参数进行仿真，看到designfilter里面有这样的功能，但是只能用它自动设计好的电路，所以想问下各位如何在完成原理图后将集总参数转换成分布参数。

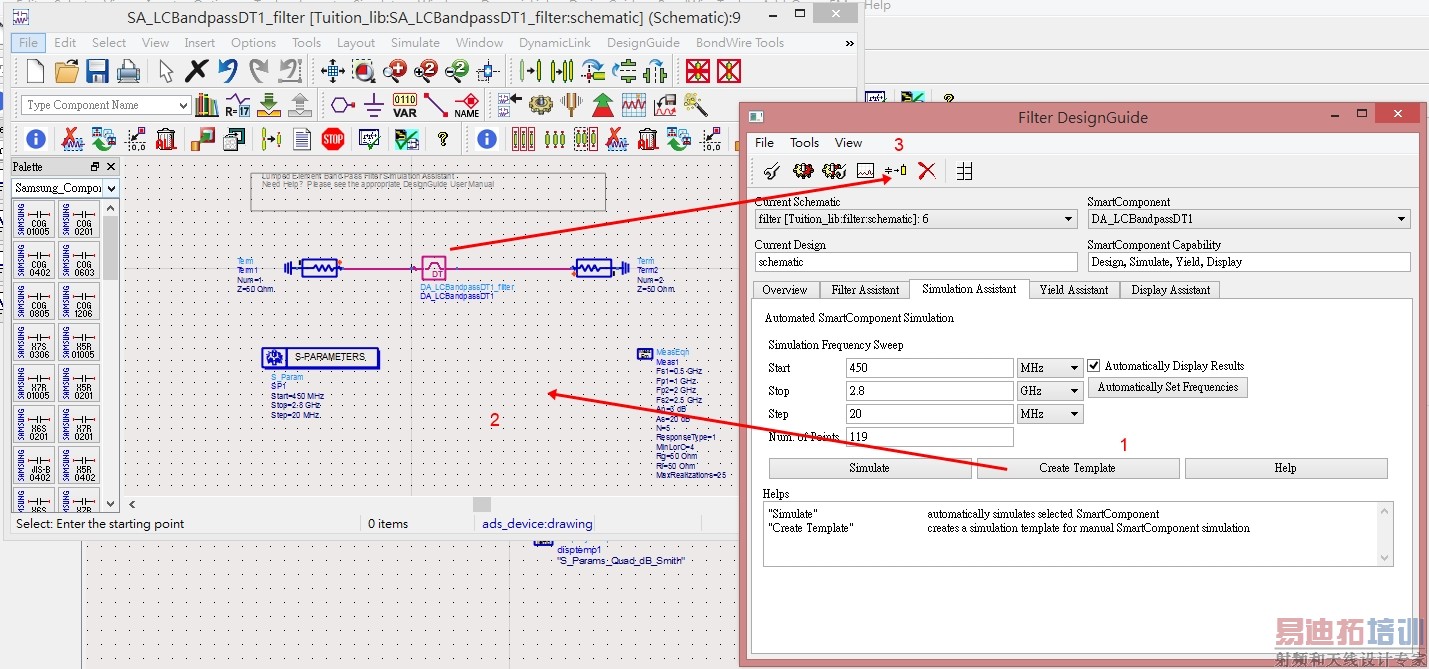

designfilter的截图如下：‘

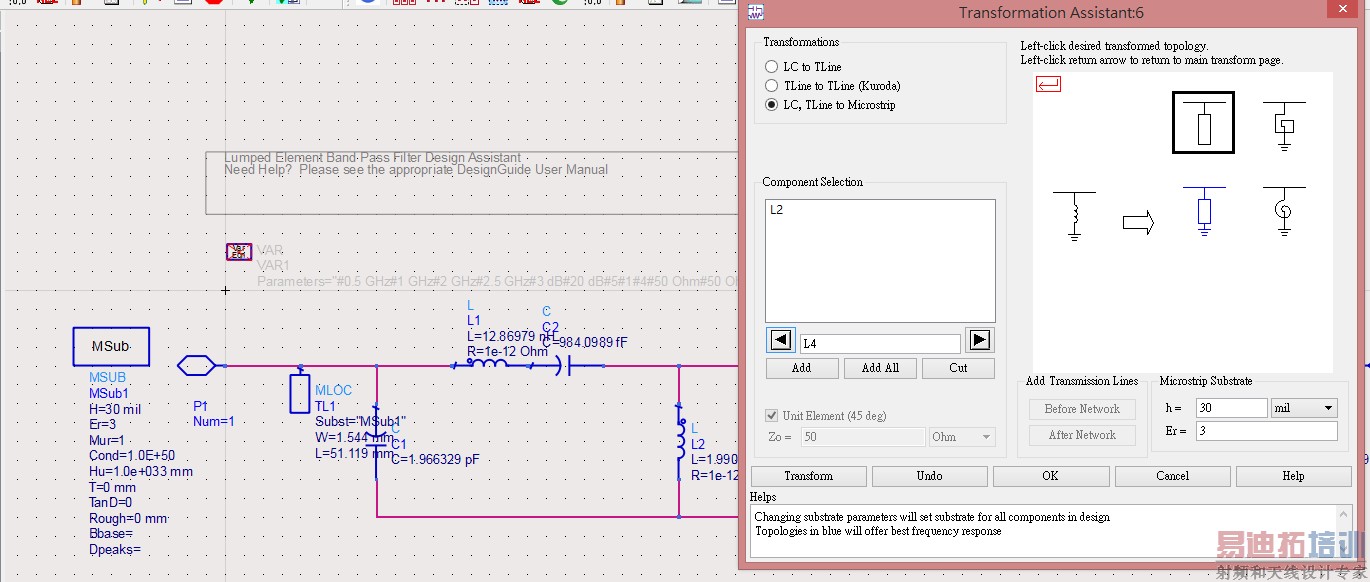

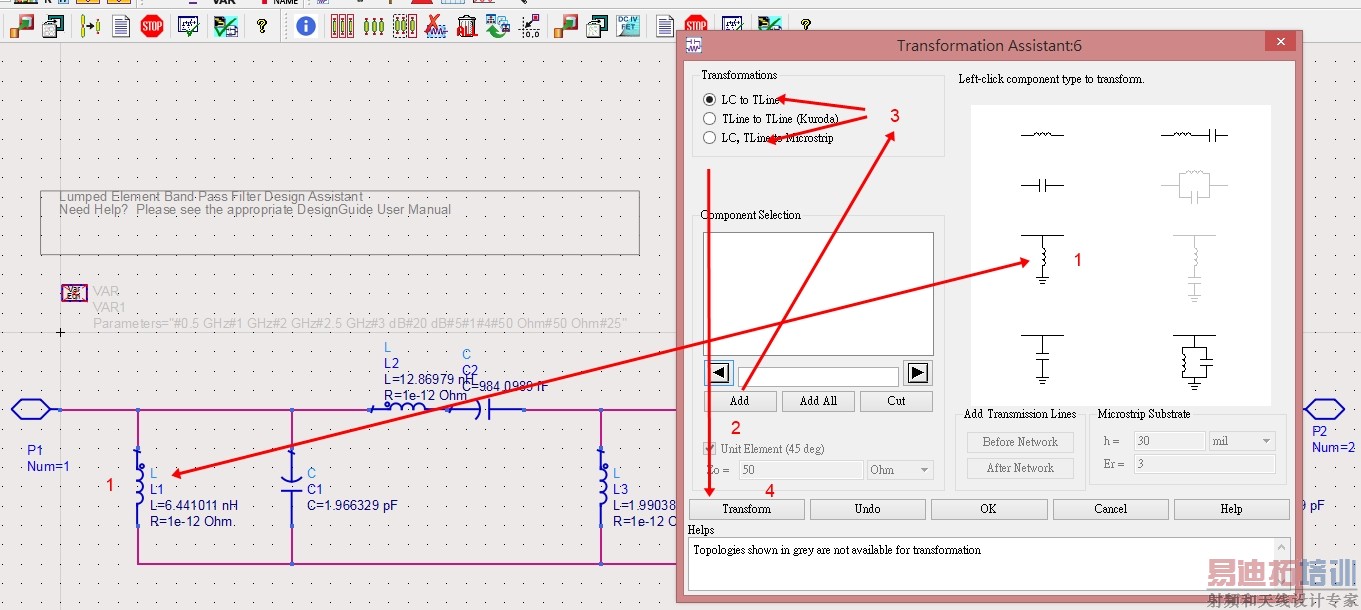

你找到了星际之门、我给你通关密钥、门后的秘密自己去发掘...

理解后，希望你能记忆长久（若无把握？可以笔记，）

这个我知道但是上面的LC都是向导根据指标生成的我想把自己的原理图转成分布参数
