ADS 版图和原理图联合仿真warning的解决方法

录入：edatop.com 点击：

--- WARNING -------------------------------------------------------------------

The port setup needed to be corrected:
TML calibration for port "P8" has been changed
to TML (zero length) calibration because the
transmission line of pin "P8" would otherwise
intersect with the layout.

我想做版图和原理图联合仿真，所以在微带在加了几个端口，版图仿真的时候出现了以上的warning!

哪位大神能指导下，是什么原因！？

还有，ADS自带的help中能否找到warning的解决方法？怎么找？！

由於不知你的ADS版別，但无妨...字串应该还是一样！（这是ADS 2015.01的help）

谢谢！我的是14版的，help差不多！

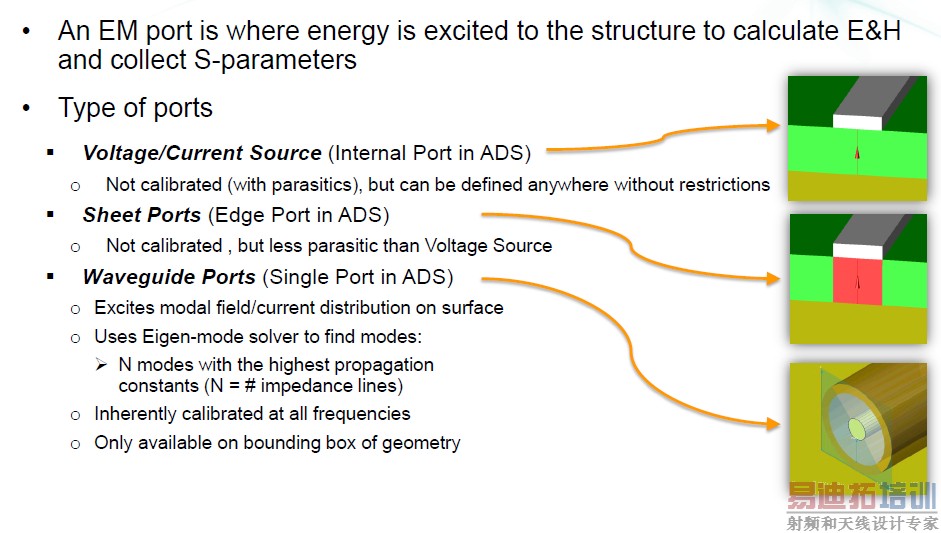

port的设置之前就看了几遍，但是似懂非懂。经你提示，我好像是get到point了

意思是端口和微带线重叠了，端口的馈电有预留一部分？

TML（zero length）是不考虑边缘效应的，这样对结果影响大吗

联合仿真时端口会与微带线重叠的都要设为TML(zero length)吗

help中有warning处理板块吗？
