混频器前后参数看不懂
录入:edatop.com 点击:

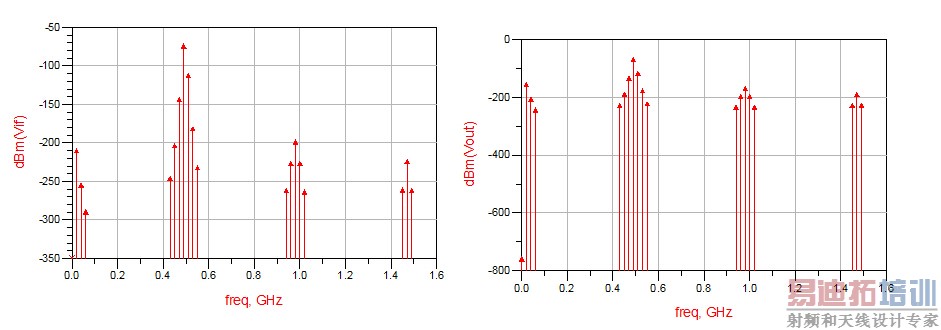

就是设置不同的RF_powerIF_power ,最后经过仿真滤波后的结果衰减达到了至少60,也不知道哪里出了问题
Var中设置的RF_power和IF_power的值为-20和0.单位是什么 ?设施其大小的根据又是什么?衰减这么大是不是哪儿不对啊
5.6nH对490MHz会旁路掉部分的水平,无源混频最低的转换损失至少8dB
lo power = 0dBm
rf power = -20dBm
** 如果不计算其它的意外损失,到达二级管之前的损耗就已经是-20dB了!
还有我觉得你连基本功课都没做,祈求别人的解答?这是不会进步的。学问的追求和追女友是一样的...当天就到手的?用完即丢!
追得你头破血流的,反而让你记忆最深。对于你的提问...如果还是这样盲人骑瞎马般的搞下去...恕我不再回覆问题了。

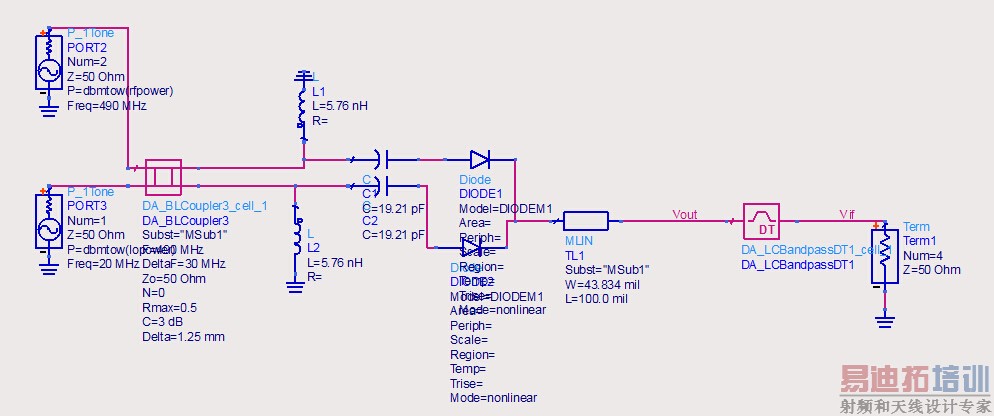

二极管放的对吗?
你可以上一下skyworks 首页,找一下肖基特二级管类别中的混频二级管、 Application note..
当中范例电路与讲解都有(都是洋文的、没办法洋人就是任性!)
