pin管建模？

录入：edatop.com 点击：

pin管在ads中怎么建模仿真出来的才准确，一般我是设置正向电阻和反向电容，看一些资料还要设置反向电阻，但是仿真出来的都不准确，大家是怎么设置的？

有些微波电路计算软件的例子中有。

谢谢，请问你用的是什么软件，例子里有开关仿真的吗？

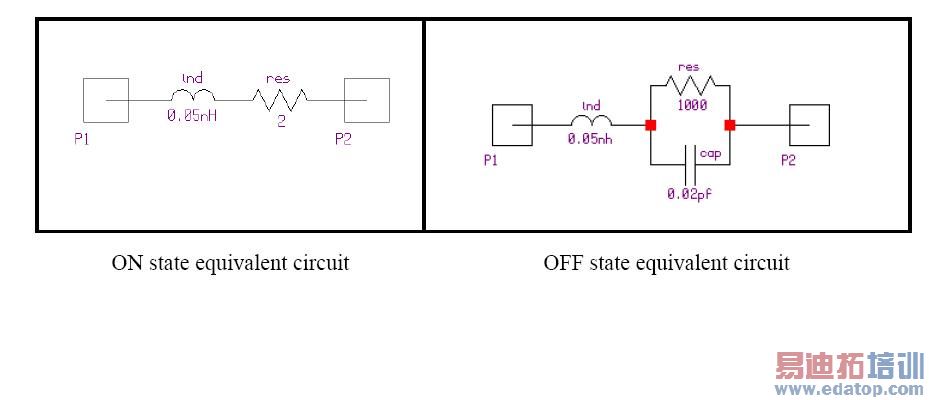

纯开关仿真的例子好像不多，ansoft老版本的电路计算软件serenade里有移相器的设计方法，建议你根据上面的电路自己搭一下，会收获更多，开关计算还是比较简单的。
另外你使用的器件的应用指南上应该也有。
多用google，学习关键词查找。

多谢楼主，其实我要的也是点石成金的那根手指。

这个问题也困扰我很久了
实际上正向用电阻反向用电容的仿真还是比较准的
但是我想要能仿瞬态的二极管模型，好像没见过相关资料，唉
