关于使用ADS中的一点疑问
录入:edatop.com 点击:

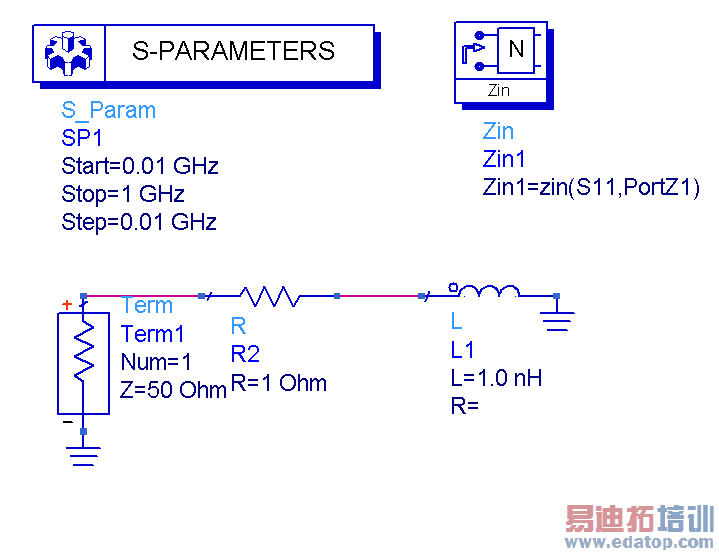

本人最近在学习网络匹配的知识, 后来我想就用ads仿真下电路, 我先把 1欧姆电阻和1nH电感串联,然后用S-parametre和Zin控件想看下在0------1GHz情况下 此串联电路的阻抗,结果发现虚部与理想情况下不同(理想情况下为jwH),实部倒还是1,不知为什么?详情见图!
不知哪位能人能解释下(我用的是lumped——components里面的电阻、电感)
电路图.rar
不知哪位能人能解释下(我用的是lumped——components里面的电阻、电感)
电路图.rar

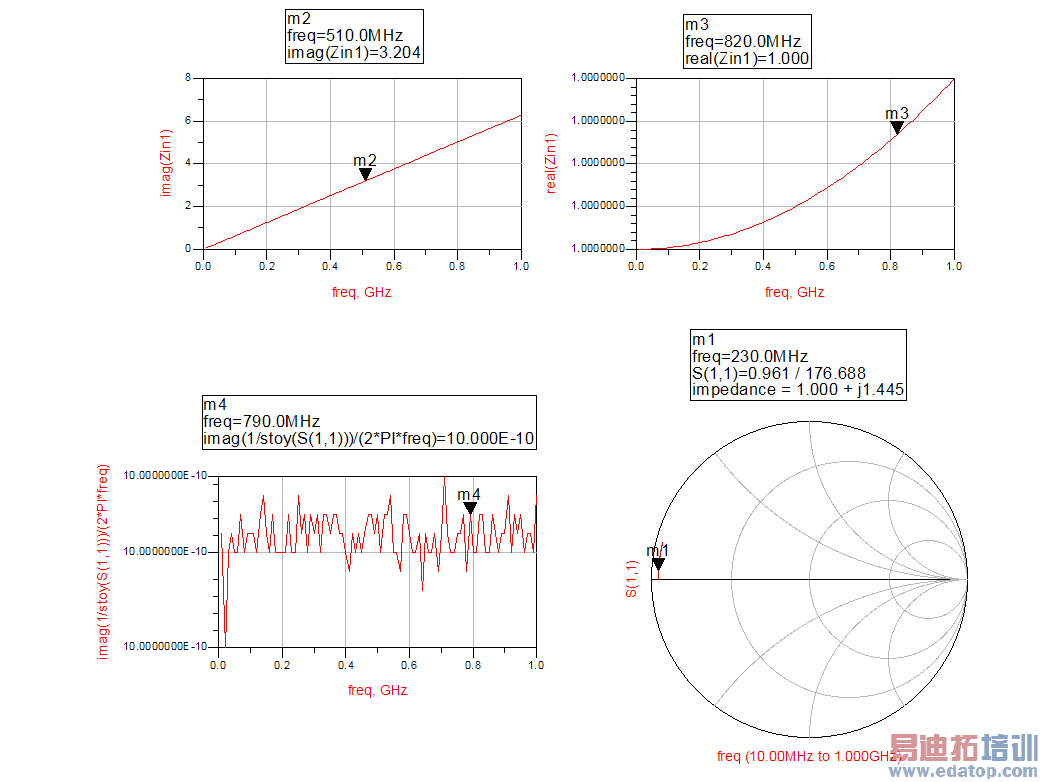

没问题呀?以下是我仿真模型与结果。
首先感谢“郭靖”,但是你看你第一副虚部图,理想情况下,imag=jwL(imag跟w斜率应该是1nH才是),而仿真出来的不是。
不知你怎么看?:30bb
它的斜率只有0.6283nH:9de

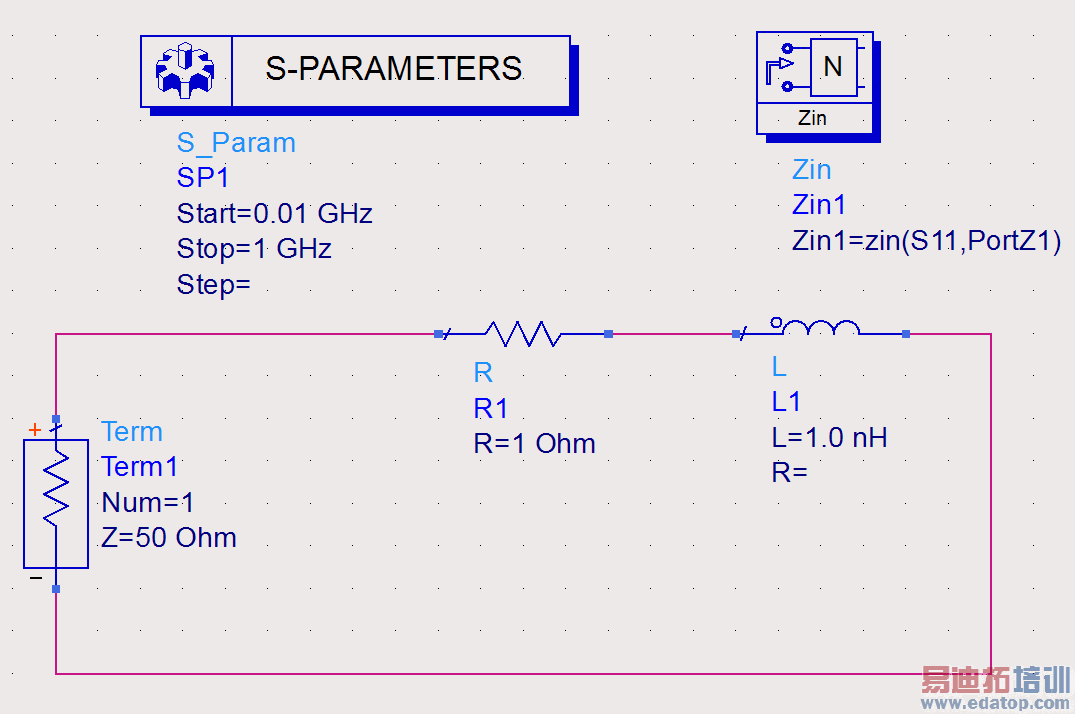

應該跟你的連線方式有關....

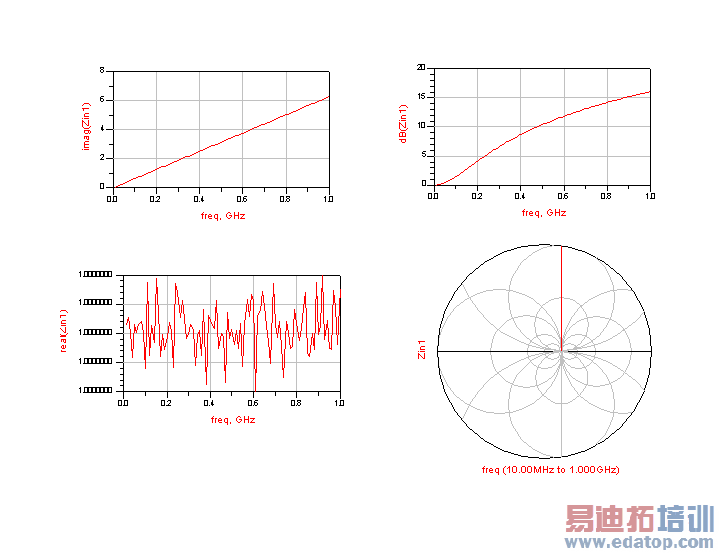

楼上两位的热心帮助,我很感谢,但是还是没有解决我的问题。一个电阻1ohm和1nH电感串联,理想下不是应该是1+j*w*L么,但是仿真结果不是这样,为什么?泣求合理解释。
我的圖顯示的不是 1+j*wl 嗎?? 你確定你了解ADS的顯示意義嗎??
以foxman的计算结果来算,M2:510MHz对应 3.204
即 jwL=j×(2πf×1×10^ -9)
=j×(2π×510×10^ -6×10^ -9 )
=j×(3.2044245066615891032318962509451)
j只是表示其后数值为虚部,图示显示虚部时不显示。
谢谢,问题解决了,我忘记乘以2Pii了,谢谢各位了
