如何表现混频管的复阻抗?请大家赐教
录入:edatop.com 点击:
关于ADS中复阻抗的表示。

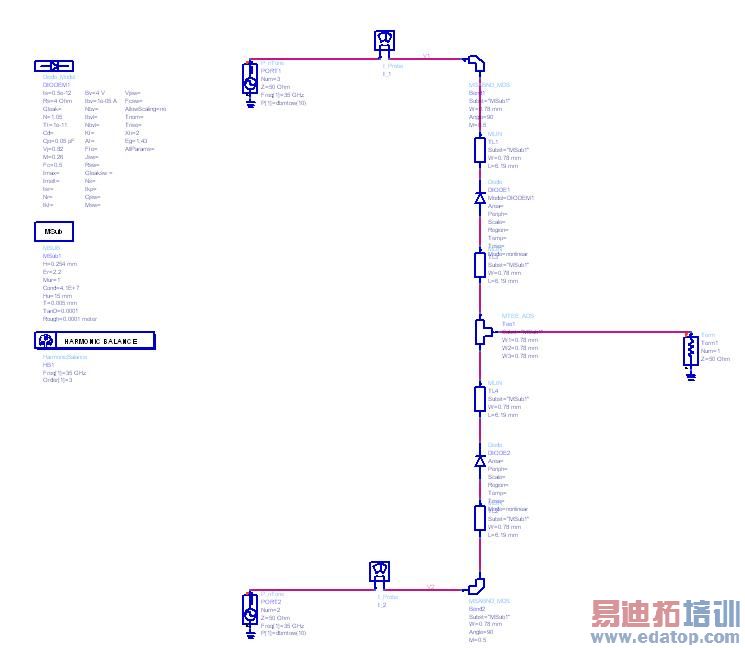

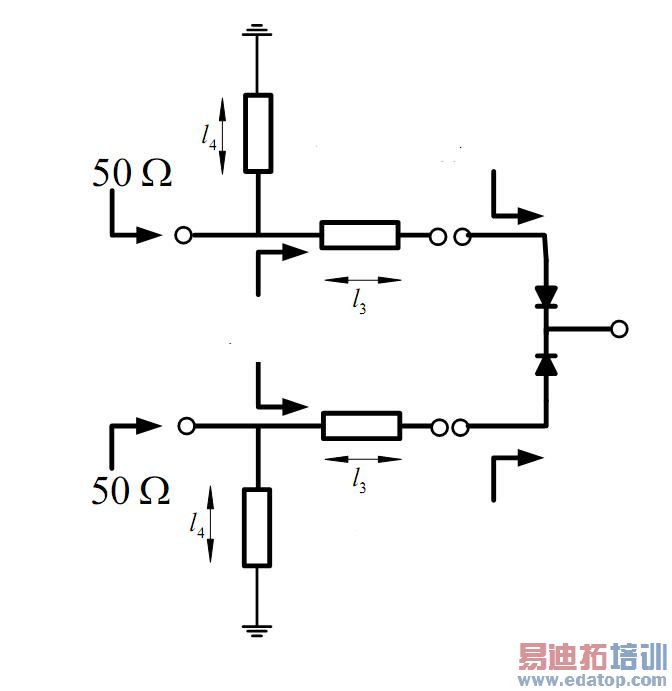

最近在做一个基本的单平衡混频器。个人在看了一些书后认为要做好这个东西先要把输入匹配做完整。我准备采用的是如下面附图所表示的微带结构。
但现在感觉问题就是如何知道在LO频率点上的二极管阻抗。
我用ADS自己搭了一个仿真平台,可能是不够熟悉软件,我还是不知道如何定义这个复阻抗在ADS中的表示式。我最后希望得到的结果就是将混频管在LO的阻抗用a+bj定量的表示出来。
随帖子附上ADS文件。欢迎知道这个问题怎么解决的高手提出意见。在此多谢了。
Diode_matching_prj.rar
最近在做一个基本的单平衡混频器。个人在看了一些书后认为要做好这个东西先要把输入匹配做完整。我准备采用的是如下面附图所表示的微带结构。
但现在感觉问题就是如何知道在LO频率点上的二极管阻抗。
我用ADS自己搭了一个仿真平台,可能是不够熟悉软件,我还是不知道如何定义这个复阻抗在ADS中的表示式。我最后希望得到的结果就是将混频管在LO的阻抗用a+bj定量的表示出来。
随帖子附上ADS文件。欢迎知道这个问题怎么解决的高手提出意见。在此多谢了。
Diode_matching_prj.rar
路过,帮顶一下
不明白你的說法; 是否可以準確的說明!? 謝謝!

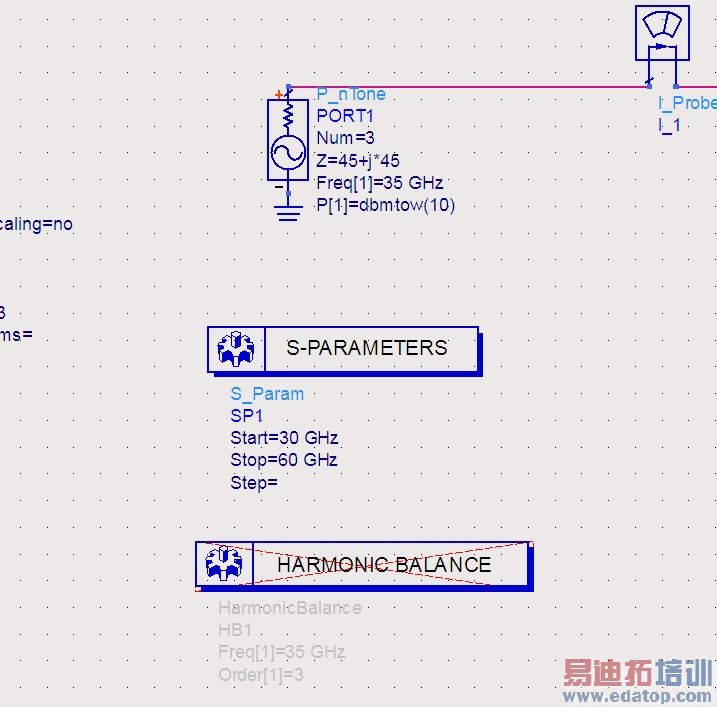

圖一是針對source下共軛複數.

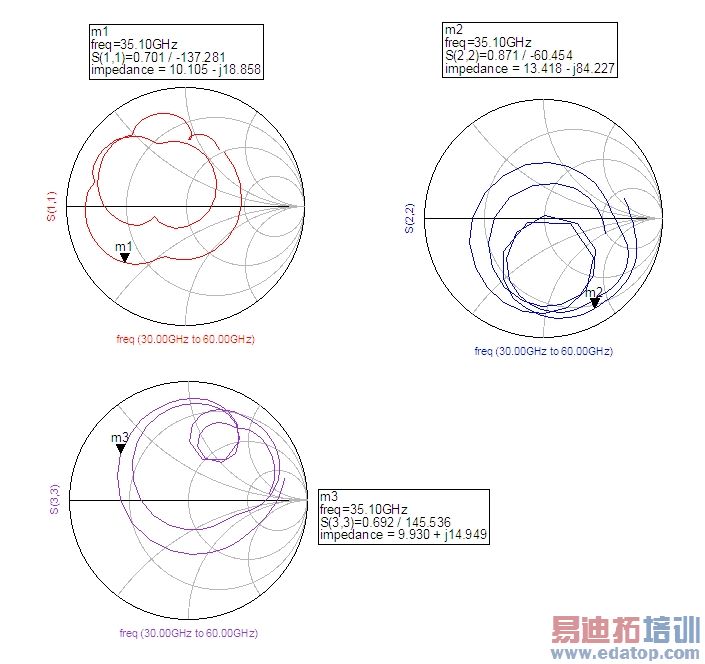

圖二是以sparameter顯示共軛複數.
不曉得是否為你所想要的?
Diode_matching_prj.rar
谢谢楼上同好的回复,我想图二就是我要的。自己实在太不熟悉软件,需要检讨
所以已經解決你的問題!?
我改過的Schematic 你如果可以直接用,,就直接套用.
